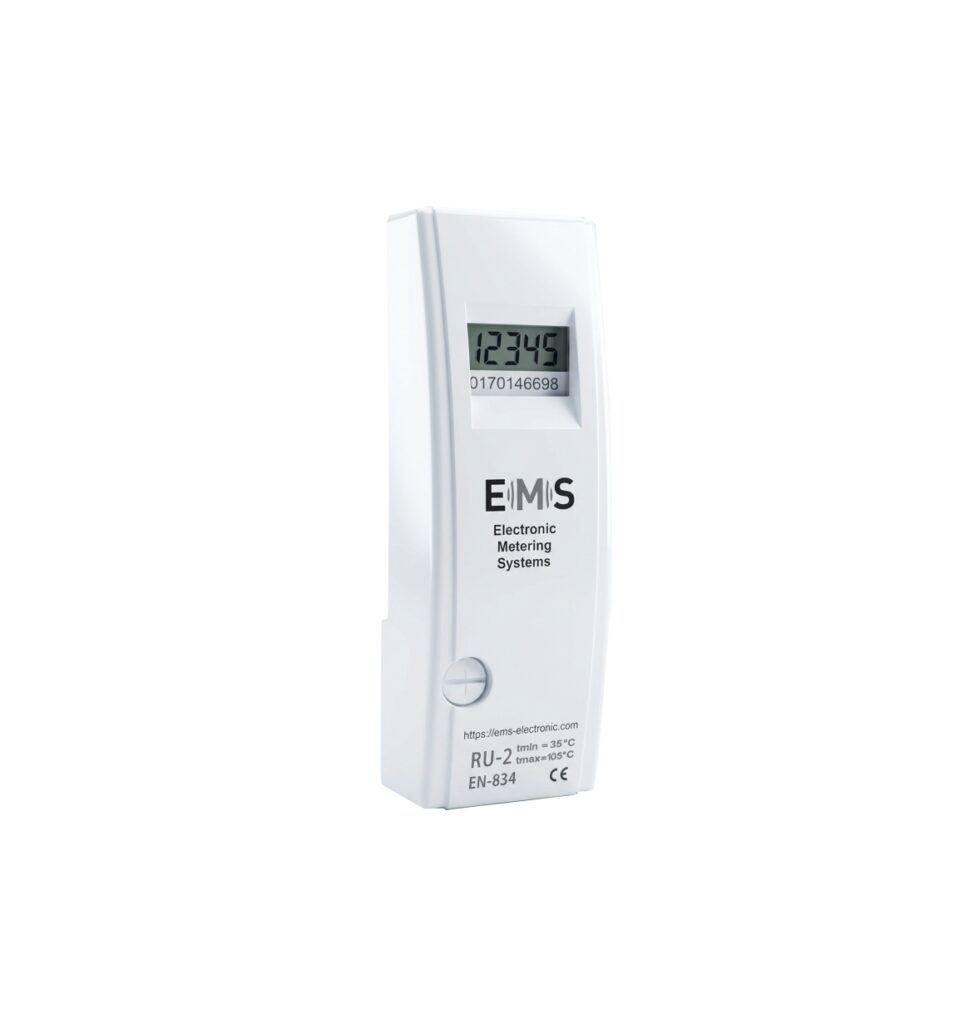

Calculateur de consommation de chauffage par radio EMS-RU-2
Précis, simple et compatible avec la quasi-totalité des radiateurs, le calculateur de consommation de chauffage électronique RU-2 d’EMS Electronic Metering Systems mesure avec fiabilité et précision la puissance calorifique des radiateurs.
Équipé de deux capteurs, l’EMS-RU-2 mesure en continu la température de la surface du radiateur et celle de l’air ambiant. Le microcontrôleur intégré calcule la consommation de chauffage effective du radiateur à partir de ces valeurs.
Les données sont automatiquement transmises sans fil à un collecteur de données radio (EMS-DACOS). Plus besoin d’inspecter l’appartement, de relever les données de consommation ni de les consigner manuellement.

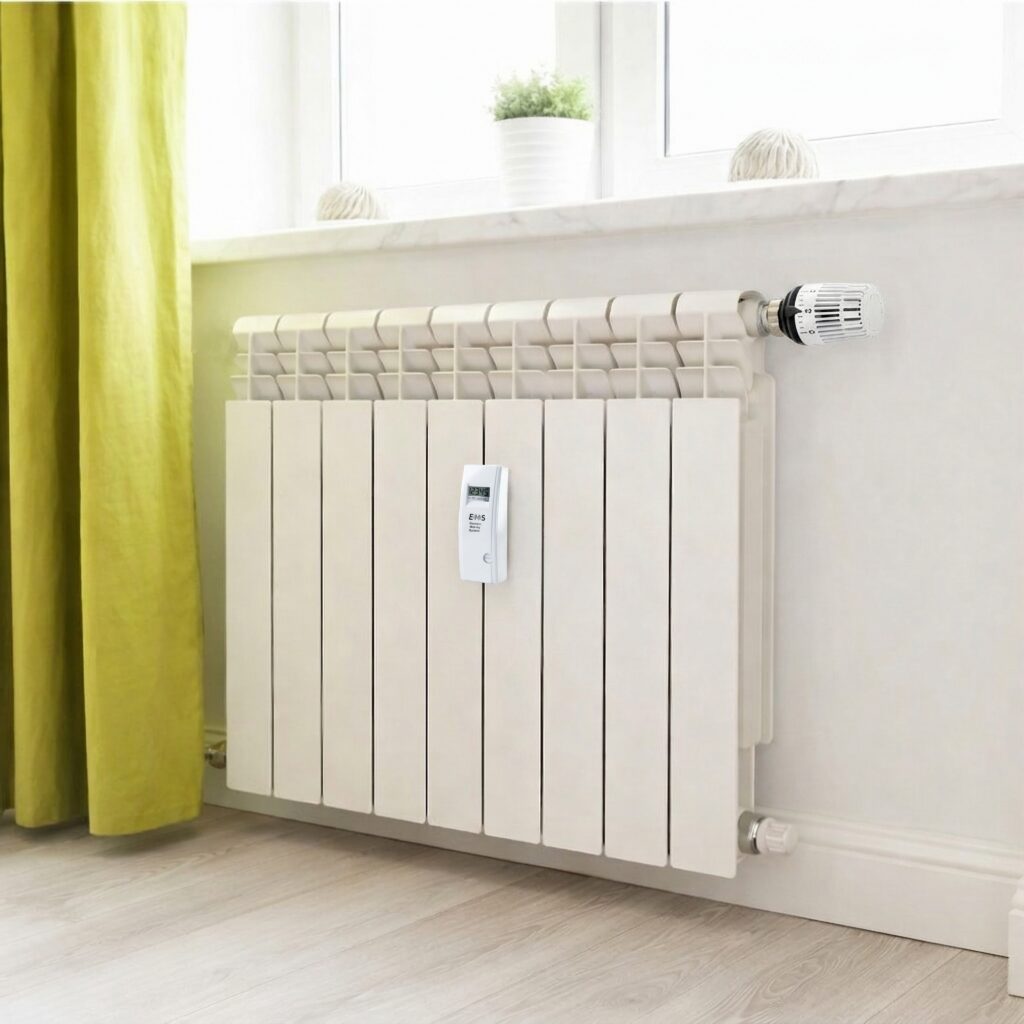

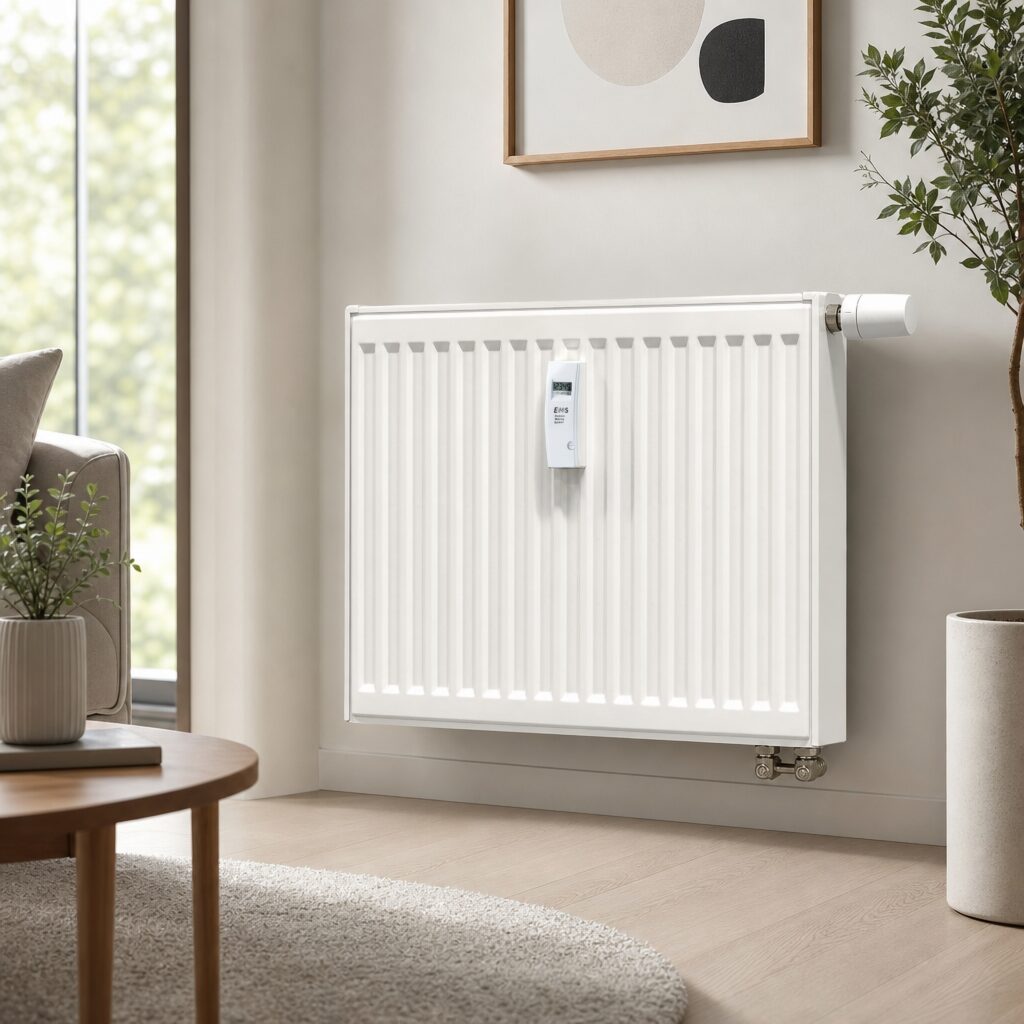

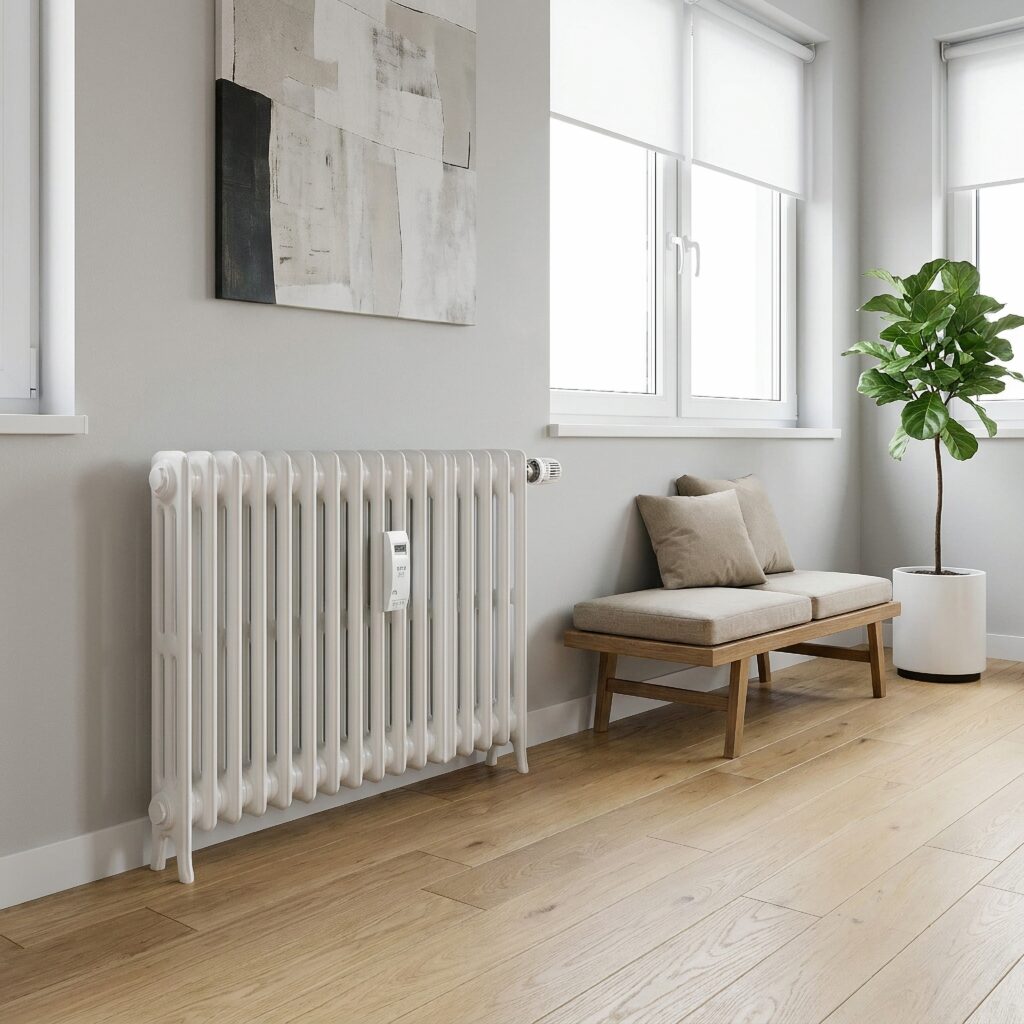

Son design élégant et intemporel s’intègre harmonieusement à tous les radiateurs.
Programmation flexible
L’EMS-RU-2 offre de nombreuses options de programmation. La date de facturation, la date de début et la possibilité de désactiver la mesure hors saison de chauffage sont entièrement paramétrables.
Grande capacité de stockage et interface transpondeur
La grande capacité de stockage permet de récupérer les 14 dernières valeurs journalières, les 18 dernières valeurs mensuelles, les 3 dernières valeurs annuelles, ainsi que les températures maximales et minimales mesurées au niveau du radiateur et de la pièce pour chaque mois enregistré. L’interface transpondeur intégrée au RU-2 permet la programmation, le paramétrage et la maintenance sans avoir à retirer l’appareil du radiateur. Les mises à jour logicielles et micrologicielles peuvent également être installées via cette interface, et l’intégralité des données enregistrées est accessible.
Idéal pour les sources de chaleur multiples :
Les deux capteurs de l’appareil et sa méthode d’évaluation intelligente garantissent la détermination de la seule puissance calorifique réelle du radiateur. L’appareil détecte et prend automatiquement en compte les influences thermiques externes, par exemple celles provenant d’un poêle carrelé.
Plus besoin d’entrer dans les appartements : Les données de mesure enregistrées par le répartiteur de coûts de chauffage sont transmises sans fil à un collecteur de données fixe (système REDAC) ou à un collecteur de données mobile (système MODAC). Un système de cryptage spécifique garantit la fiabilité de la transmission.
Grâce à leur faible puissance d’émission et à leur durée minimale, les interférences électromagnétiques sont éliminées. Avec la collecte de données mobile, les appareils sont programmés pour envoyer leurs télégrammes radio à intervalles réguliers. Avec la collecte de données centralisée, ces télégrammes sont reçus par des collecteurs de données alimentés par batterie (EMS-DACOS) installés en permanence dans les couloirs publics du bâtiment.
La sécurité accrue des données, la disponibilité continue des relevés et des données de consommation enregistrées, ainsi que la possibilité d’une mise à niveau via une liaison GPRS constituent les principaux avantages de la collecte de données centralisée. Les collecteurs de données équipés d’une liaison GPRS peuvent transmettre automatiquement les mesures enregistrées au serveur central du système de comptage électronique EMS via le réseau mobile.
Ceci permet une gestion efficace de l’énergie, l’analyse comparative des performances énergétiques et la mise en place d’un système de sous-comptage intelligent.
| Modèle | Répartiteur de coûts de chauffage EMS-RU2 (le capteur de radiateur et le capteur d’air ambiant sont situés dans le boîtier de l’EMS-RU-2) |
| Principe de mesure : | Principe à double capteur : Mesure de la température du radiateur et de la température ambiante |
| Durée de vie | Réserve de 10 ans + 18 mois |
| Affichage | Écran LCD à cinq chiffres, caractères spéciaux |
| Principe de lecture : | Lecture manuelle via l’écran, lecture par transpondeur, fonction de lecture à pied ou lecture radio via des collecteurs de données fixes. |
| Caractéristiques : | Paramétrage individuel de chaque appareil du radiateur surveillé, incluant le facteur de puissance et la valeur KC Surveillance continue du rendement thermique du radiateur Enregistrement des 14 dernières valeurs journalières Enregistrement des 18 dernières valeurs mensuelles Enregistrement des valeurs des 3 dernières années Enregistrement mensuel des températures maximales et minimales du radiateur et de la pièce, avec la date Autocontrôles internes, continus et cycliques des fonctions suivantes (en cas d’erreur détectée, un message s’affiche sur l’écran LCD ou une alarme est envoyée par télégramme radio) : Surveillance de l’appareil afin de détecter toute tentative de sabotageSurveillance de la tension de la batterieSurveillance des défaillances des capteurs de température et des câbles endommagésSurveillance des erreurs de mémoire Paramétrage de l’heure de début de l’enregistrement de la consommation (démarrage différé) Lecture des valeurs de température actuelles via transpondeur Détection des sources de chaleur externes (enregistrement de la durée pendant laquelle la température ambiante dépasse une valeur définie par l’utilisateur, même lorsque le radiateur est éteint) Paramétrage d’une période sans chauffage (aucune production de chaleur n’est enregistrée pendant cette période) Sélection du mode de fonctionnement Lecture manuelle (unité radio désactivée)Fonctionnement en réseau, système REDAC (unité radio activée)Fonctionnement en mode piéton, système MODAC (unité radio activée) Le mode de fonctionnement souhaité peut être réglé à tout moment sur l’appareil à l’aide d’un transpondeur. |
| Fréquence radio : | 868,38 MHz, chiffrement des données |
| Télégrammes radio | Nombre moyen programmable de radiotélégrammes par jour |
| Contenu du protocole : | Valeurs actuelles Valeurs mensuelles (18 derniers mois) Valeurs annuelles (trois dernières années) Enregistrement temporel de l’influence thermique externe Messages d’état Messages d’erreur |
