Lecture à distance filaire pratique des données de consommation avec l’unité centrale M-Bus EMS-MBUS-CE1
L’unité centrale M-Bus EMS-MBUS-CE1 permet d’enregistrer et de consulter, depuis un système de gestion technique du bâtiment, les consommations de chauffage, d’eau et autres de tous les résidents.
Le système M-Bus installé dans l’immeuble transmet, sur demande, les données des compteurs de chauffage et d’eau, ainsi que celles des autres types de compteurs présents dans les appartements, à l’unité centrale EMS-MBUS-CE1.
Les résidents bénéficient des avantages suivants :
- Respect de la vie privée des résidents
- Fini le stress lié à la planification et les jours de vacances perdus
- Facturation équitable grâce à une transmission de données précise et sans erreur via M-Bus
- Technologie de transmission précise
Avec l’unité centrale M-Bus EMS-MBUS-CE1, les erreurs de relevé de compteur appartiennent au passé. Les relevés sont automatiquement enregistrés et traités électroniquement. Le stockage des relevés pour des dates spécifiques, les valeurs de fin de mois et le relevé actuel garantit une facturation précise.
Cela garantit une plus grande équité et une meilleure transparence, notamment lors des changements de locataires et des déménagements qui en découlent.
Les résidents ont ainsi l’assurance de ne payer que leur consommation réelle.
De plus, le système M-Bus permet un diagnostic à distance des compteurs depuis le système de gestion de l’immeuble en cas de données incohérentes. Cela permet d’identifier rapidement la source de l’erreur et de résoudre les problèmes.

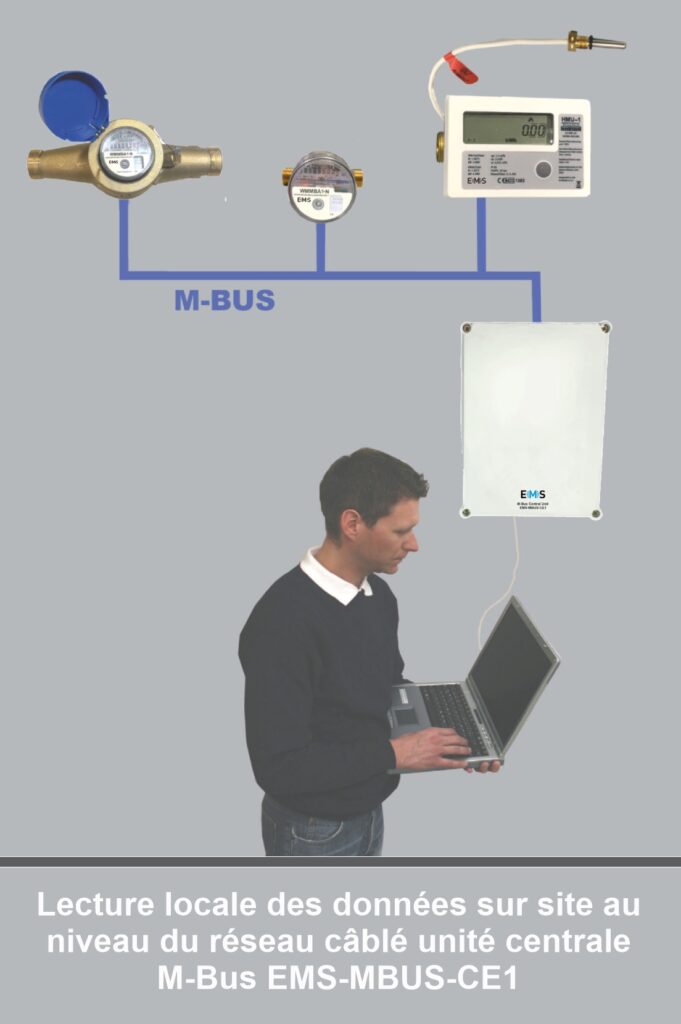

Enfin, tous les relevés de compteurs peuvent être consultés et lus directement sur les compteurs dans les appartements.
Aperçu des avantages de l’unité centrale M-Bus EMS-MBUS-CE1 :
- Connexion possible jusqu’à 250 compteurs de consommation
- Enregistrement des données de consommation d’énergie sans interruption et sans accès physique aux espaces de vie
- Utilisation de composants électriques standard
- Installation facile
- Câble M-Bus protégé contre l’inversion de polarité : protège le système et garantit des connexions sûres et stables

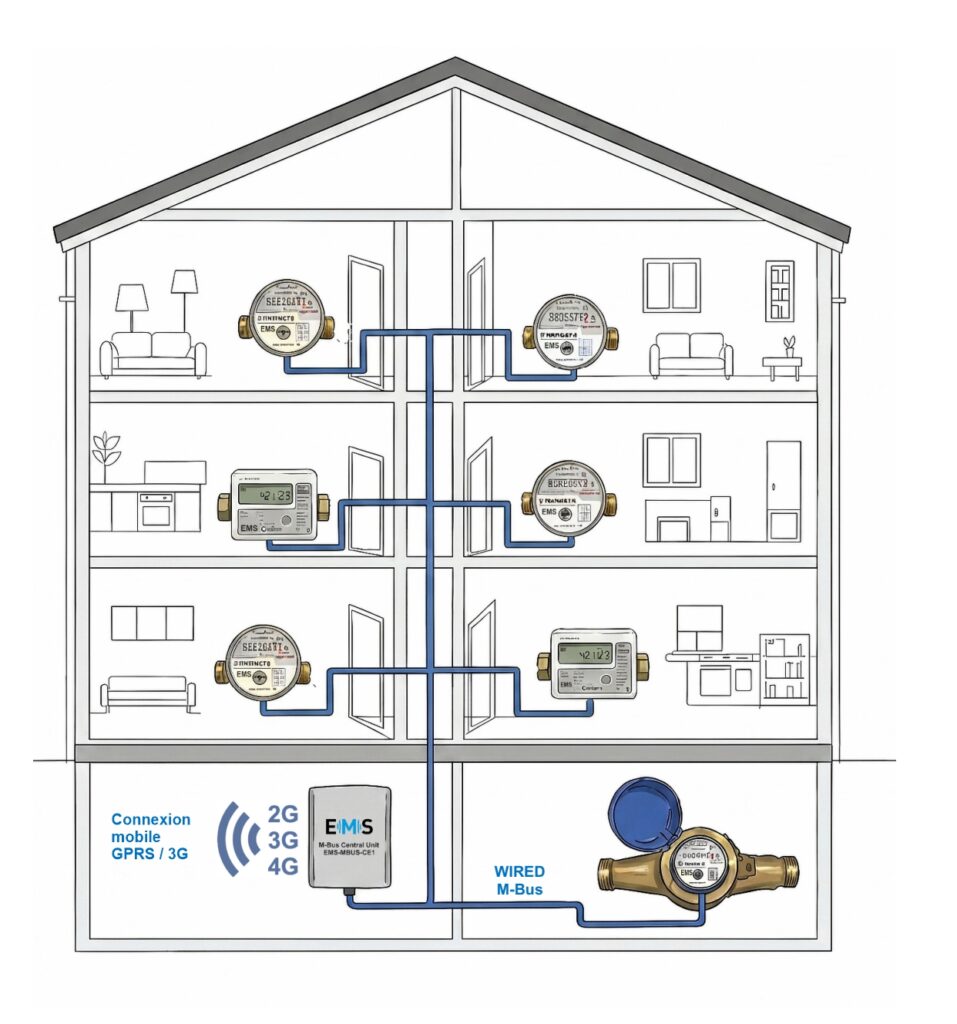

- Le système M-Bus offre des options de câblage flexibles et différentes topologies (étoile, arbre et linéaire) pour s’adapter à diverses configurations architecturales
- Avantages du relevé centralisé des compteurs câblés
- Relevés fréquents et rapides possibles (données électroniques directement exploitables)
- Accès facilité : les utilisateurs ne sont pas dérangés (aucune notification requise)
- L’absence d’erreurs de relevé garantit une très grande fiabilité
- Des relevés fréquents et rapides sont également possibles avec ce système câblé
- Le système M-Bus est conçu pour une faible consommation d’énergie et peut alimenter des installations sur de longues distances
- Le principe du M-Bus est très flexible et compatible avec une grande variété d’agencements de bâtiments.
Le système M-Bus câblé, associé à l’unité centrale M-Bus EMS-MBUS-CE1 d’EMS Electronic Metering Systems, offre une gestion de l’énergie au plus haut niveau.
En intégrant l’unité centrale M-Bus EMS-MBUS-CE1 à un réseau M-Bus câblé au sein d’un bâtiment, le client bénéficie d’une solution complète de gestion intelligente de l’énergie.
Notre technologie M-Bus permet des relevés de compteurs précis et fournit des données en temps réel pour les systèmes de gestion de l’énergie et les services de sous-comptage (submetering).
L’unité centrale M-Bus EMS-MBUS-CE1 représente la nouvelle génération d’unités centrales M-Bus compatibles avec le Web et connectées à Internet via GPRS et NB-IoT.
- L’unité centrale EMS-MBUS-CE1, accessible via Internet, peut gérer et alimenter jusqu’à 250 compteurs connectés par câbles bus.
- Grâce à l’unité centrale M-Bus EMS-MBUS-CE1, il est possible de relever tous les compteurs de chaleur, de froid, d’eau et autres compteurs dotés d’une interface M-Bus. Différents types de compteurs peuvent être installés et coexister au sein d’un même réseau M-Bus.
- L’unité centrale M-Bus EMS-MBUS-CE1 est conçue pour connecter jusqu’à 250 compteurs avec une longueur de câble totale maximale de 2 km.
- Pour les installations comportant jusqu’à 50 compteurs, une seule unité centrale M-Bus EMS-MBUS-CE1 permet d’atteindre des longueurs de câble totales allant jusqu’à 3 km.
- L’appareil ne possède pas d’écran, mais se pilote via le logiciel convivial « EMS Device Agenda », qui permet de scanner, de lire et d’analyser le réseau.
- L’appareil indique la communication en cours sur le réseau M-Bus grâce aux LED correspondantes sur la carte de circuit imprimé.
- L’unité centrale M-Bus EMS-MBUS-CE1 est logée dans un boîtier plastique élégant avec couvercle amovible et répond à la norme de protection IP54.
- L’unité centrale M-Bus EMS-MBUS-CE1 peut être configurée et pilotée à distance via le serveur web intégré.
- L’adressage secondaire et la recherche par liste d’utilisateurs sont pris en charge.
- La recherche secondaire est disponible lors de l’analyse du réseau M-Bus avec l’unité centrale M-Bus EMS-MBUS-CE1.
- Pour l’adressage secondaire, les huit derniers chiffres du numéro de compteur sont utilisés comme identifiant M-Bus.
- L’adresse secondaire est similaire au numéro de client configurable.
- L’unité centrale M-Bus EMS-MBUS-CE1 prend en charge une vitesse de communication de 2 400 bauds.
- La fonctionnalité améliorée et le fonctionnement flexible de l’unité centrale M-Bus EMS-MBUS-CE1 minimisent les besoins de maintenance et de dépannage, ce qui en fait un choix rentable pour la relève de compteurs à distance câblée via le système M-Bus.
Spécifications techniques de l’unité centrale M-Bus EMS-MBUS-CE1
| Tension de fonctionnement | 100 .. 240VAC |
| Consommation électrique maximale | max. 100W |
| Plage de température | 0 .. 55 °C |
| Tension du bus M (à vide) | 42V |
| Courant de repos maximal du bus M | max. 375mA (250 charges standard) |
| Résistance interne du bus | ca. 8 Ω |
| Seuil de surintensité | 500mA |
| Taux de transfert | 2400 Baud |
| Isolation galvanique du bus M | Disponible |
| Boîtier | Plastique ABS gris clair Indice de protection IP54 H x L x P : 310 x 235 x 105 mm (couvercle inclus) |
| Voyants d’état à LED | Alimentation, communication Charge maximale du bus M, court-circuit du bus M |

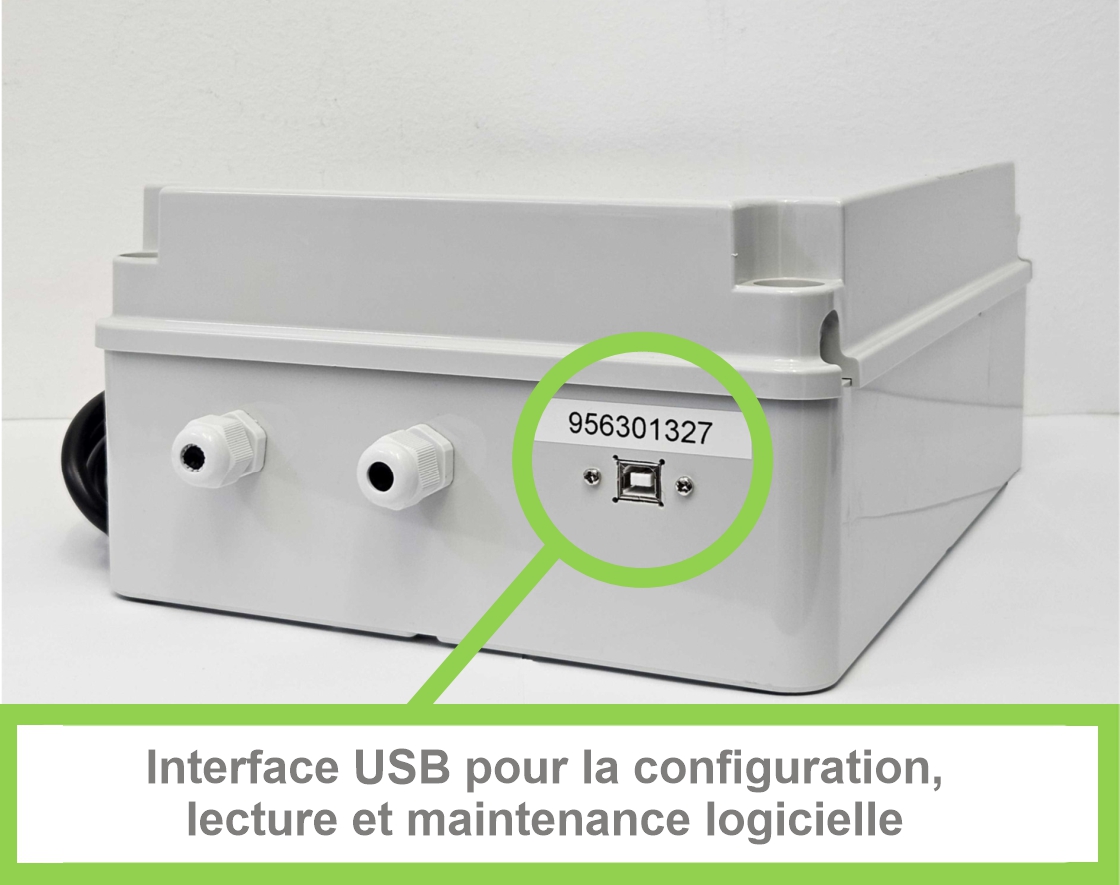

| Interfaces | USB-Host USB-Device |
Le système M-Bus – un réseau câblé extrêmement flexible
| Longueurs maximales possibles des câbles si les compteurs sont répartis uniformément dans le réseau câblé – applicable lors de l’utilisation d’un câble de type 1,5 mm² (12 ohms / 110 nF par km) | Vitesse / nombre de appareils de mesure | 10 | 50 | 150 | 250 |
| 2400 Baud | 5 km * | 3 km * | 2,5 km * | km * |
* Les valeurs indiquées sont des valeurs de référence dans des conditions idéales. Elles sont fournies sans garantie.

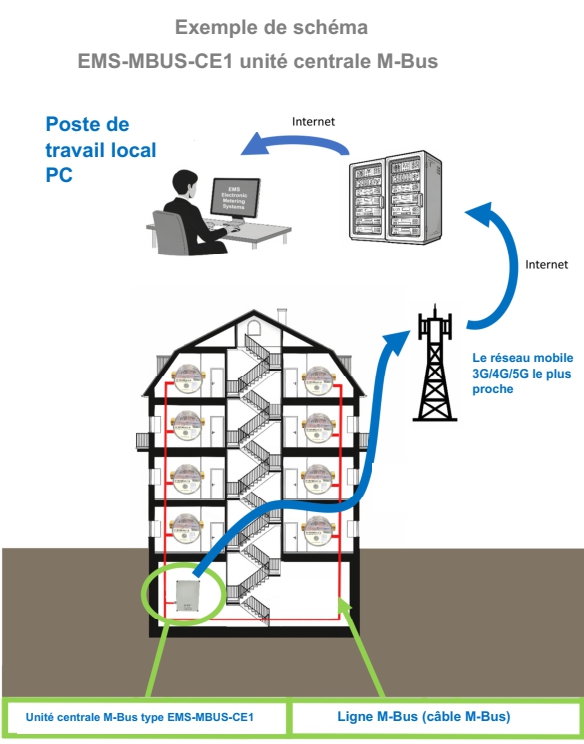

Schéma exemplaire de l’unité centrale M-Bus type EMS-MBUS-CE1 associée à des compteurs d’eau d’appartement Modumess équipés de modules M-Bus type EMS-WMMBA1-N
