Citire de la distanță prin cablu a datelor de consum cu unitatea centrală M-Bus EMS-MBUS-CE1
Unitatea centrală M-Bus EMS-MBUS-CE1 permite înregistrarea și citirea consumului de încălzire, apă și alte consumuri ale tuturor locatarilor de la o unitate centrală de control al clădirii.
Sistemul M-Bus instalat în clădirea de apartamente transmite, la cerere, date de la contoarele de încălzire și apă, precum și de la alte tipuri de contoare din apartamente, către unitatea centrală EMS-MBUS-CE1.
Locuitorii beneficiază de următoarele avantaje:
- Confidențialitatea locuitorilor este protejată
- Se evită stresul legat de programări și zilele de concediu pierdute
- Facturare corectă prin transmiterea precisă și fără erori a datelor prin M-Bus
- Tehnologie de transmisie precisă
Cu unitatea centrală EMS-MBUS-CE1 M-Bus, erorile de citire a contorului sunt de domeniul trecutului. Citirile contorului sunt înregistrate automat și procesate electronic. Prin stocarea citirilor pentru date specifice, valori de sfârșit de lună și o citire curentă, este posibilă o facturare precisă.
Acest lucru asigură o mai mare corectitudine și transparență, în special în timpul schimbărilor de chiriași și al mutărilor și plecărilor aferente.
Acest lucru le oferă rezidenților siguranța că plătesc doar pentru ceea ce utilizează efectiv.
În plus, sistemul M-Bus permite diagnosticarea de la distanță a contoarelor de la sistemul de management al clădirii în cazul unor date neplauzibile. Acest lucru permite identificarea rapidă a sursei erorii și rezolvarea problemelor.
Și, bineînțeles, toate valorile contoarelor pot fi vizualizate și citite direct pe contoarele din apartamente.
Avantajele unității centrale EMS-MBUS-CE1 M-Bus dintr-o privire:
- Conectarea a până la 250 de dispozitive de contorizare a consumului este posibilă
- Înregistrează datele de consum de energie fără întreruperi și fără acces fizic la spațiile de locuit
- Utilizează componente electrice standard
- Instalare ușoară
- Cablu M-Bus protejat la polaritate inversă – protejează sistemul de deteriorare și asigură conexiuni sigure și stabile

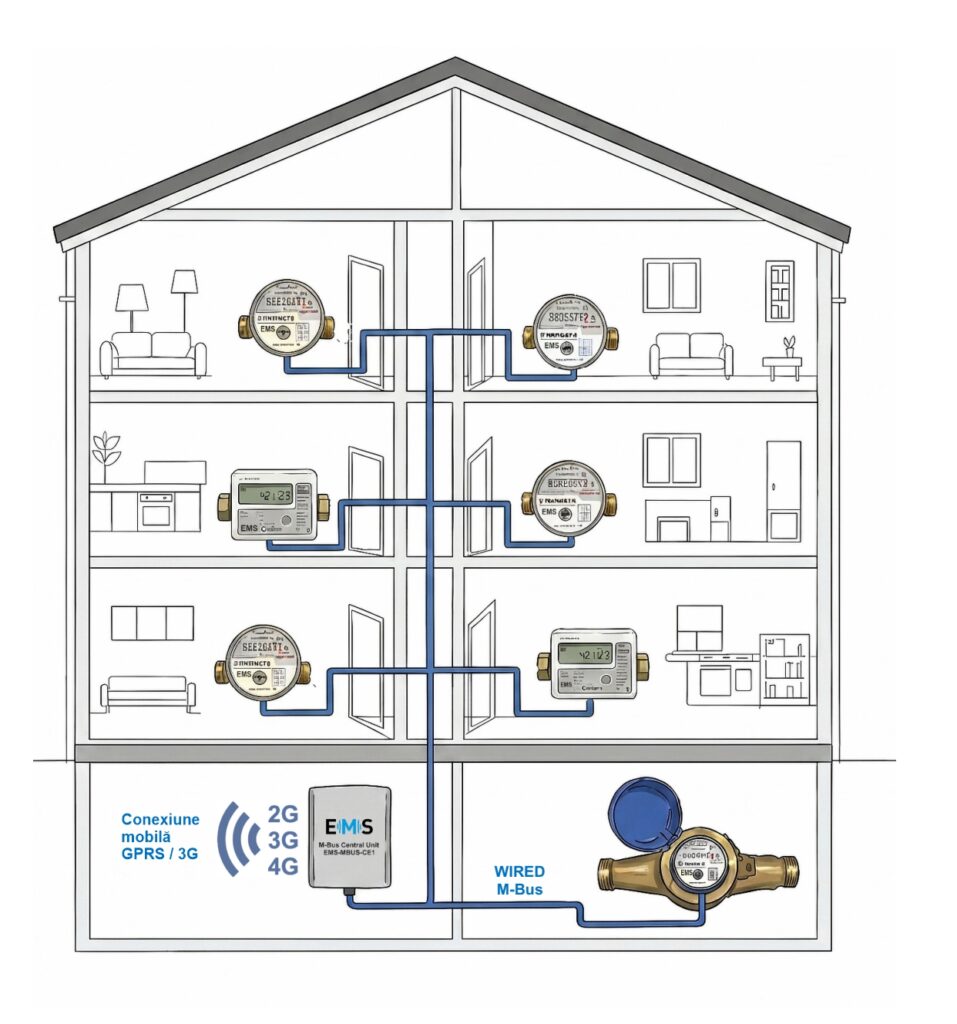

- Sistemul M-Bus oferă opțiuni flexibile de cablare și diverse topologii de cablu (structuri stea, arbore și liniare) pentru a se adapta la diferite configurații arhitecturale
- Avantajele citirii centralizate a contorului cu fir
- Citiri frecvente și rapide ale contorului posibile (datele electronice pot fi utilizate direct)
- Fără probleme de acces, deoarece utilizatorii nu trebuie deranjați (nu este necesară notificarea)
- Evitarea erorilor de citire asigură o fiabilitate foarte ridicată
- Citirile frecvente și rapide ale contorului sunt, de asemenea, posibile cu acest sistem cu fir
- Sistemul M-Bus este conceput pentru un consum redus de energie și este capabil să furnizeze energie pe cabluri lungi
- Principiul M-Bus este foarte flexibil și suportă o mare varietate de configurații ale clădirilor.
Sistemul M-Bus bazat pe cablu, în combinație cu unitatea centrală M-Bus EMS-MBUS-CE1 de la EMS Electronic Metering Systems, oferă managementul energiei la cel mai înalt nivel.
Prin integrarea unității centrale M-Bus EMS-MBUS-CE1 într-o rețea M-Bus cu fir din cadrul unei clădiri, clientul primește o soluție completă pentru managementul inteligent al energiei.
Tehnologia noastră de sistem M-Bus permite citiri precise ale contoarelor și furnizează date în timp real pentru sistemele de management al energiei și serviciile de subcontorizare.
Unitatea centrală EMS-MBUS-CE1 M-Bus reprezintă noua generație de unități centrale M-Bus conectate la internet prin GPRS și NB-IoT.
- Unitatea centrală EMS-MBUS-CE1, conectată la internet, poate gestiona și alimenta până la 250 de contoare conectate prin cabluri de magistrală.
- Unitatea centrală EMS-MBUS-CE1 M-Bus este proiectată pentru conectarea a până la 250 de contoare cu o lungime totală a cablului de până la 2 km.
- Cu unitatea centrală EMS-MBUS-CE1 M-Bus, este posibilă citirea tuturor contoarelor de căldură, de frig, de apă și a altor contoare cu o interfață M-Bus. Diferite tipuri de contoare pot fi instalate și pot coexista în aceeași rețea M-Bus.
- Pentru instalații de până la 50 de metri, se pot realiza lungimi totale de cablu de până la 3 km cu o singură unitate centrală EMS-MBUS-CE1 M-Bus.

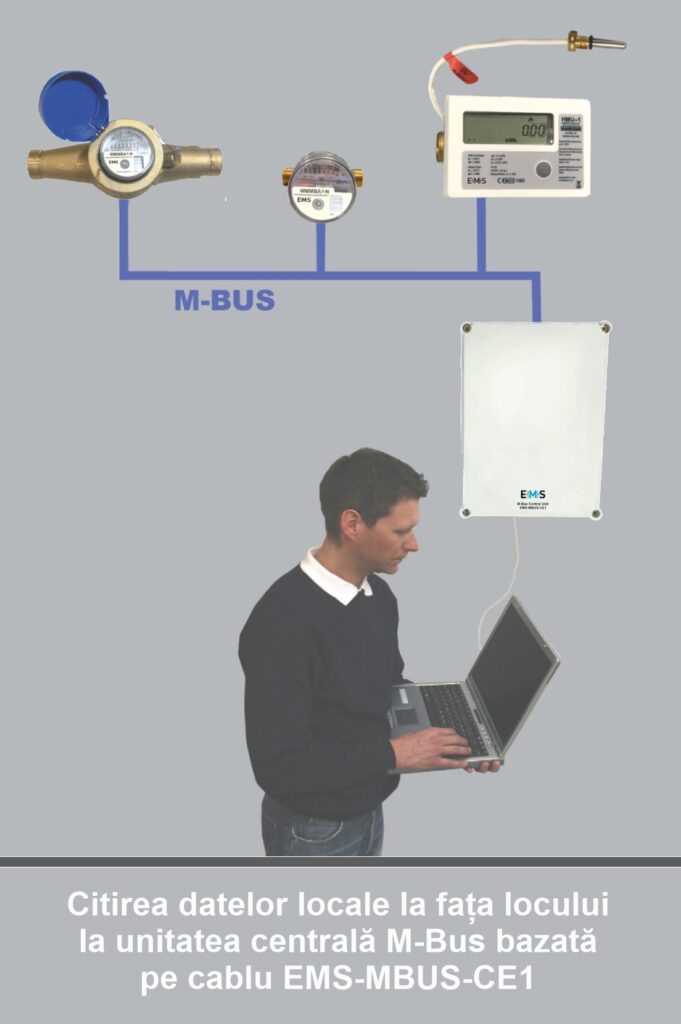

- Dispozitivul nu are afișaj, dar este operat prin intermediul software-ului ușor de utilizat „EMS Device Agenda”, care permite scanarea, citirea și analiza rețelei.
- Dispozitivul indică comunicarea în desfășurare în rețeaua M-Bus prin intermediul LED-urilor de semnal corespunzătoare de pe placa de circuit.
- Unitatea centrală EMS-MBUS-CE1 M-Bus este adăpostită într-o carcasă atractivă din plastic, cu capac detașabil și îndeplinește standardele clasei de protecție IP54.
- Unitatea centrală EMS-MBUS-CE1 M-Bus poate fi configurată și operată de la distanță prin intermediul serverului web integrat.
- Sunt acceptate adresarea secundară și căutarea prin intermediul unei liste de utilizatori.
- Scanarea secundară este disponibilă la scanarea rețelei M-Bus cu unitatea centrală EMS-MBUS-CE1 M-Bus.
- Pentru adresarea secundară, ultimele opt cifre ale numărului contorului sunt utilizate ca număr de identificare M-Bus.
- Adresa secundară este similară cu numărul configurabil al clientului.
- Unitatea centrală EMS-MBUS-CE1 M-Bus acceptă o viteză de comunicație de 2400 baud. Funcționalitatea îmbunătățită și funcționarea flexibilă a unității centrale EMS-MBUS-CE1 M-Bus reduc la minimum nevoia de întreținere și depanare, ceea ce o face o alegere rentabilă pentru citirea contoarelor de la distanță prin cablu prin intermediul sistemului M-Bus.
Specificații tehnice ale unității centrale M-Bus EMS-MBUS-CE1
| Tensiune de funcționare | 100 .. 240VAC |
| Consum maxim de energie | max. 100W |
| Interval de temperatură | 0 .. 55 °C |
| Tensiunea M-Bus (fără sarcină) | 42V |
| Curent maxim de repaus M-Bus | max. 375mA (250 de încărcături standard) |
| Rezistența internă a magistralei | ca. 8 Ω |
| Pragul de supracurent | 500mA |
| Rata de transfer | 2400 Baud |
| Izolare galvanică față de M-Bus | Disponibil |
| Carcasă | Plastic ABS gri deschis Clasă de protecție IP54 Î x l x A: 310 x 235 x 105 mm (inclusiv capac) |
| Indicatoare de stare LED | Alimentare, comunicare Sarcină maximă M-Bus, scurtcircuit M-Bus |

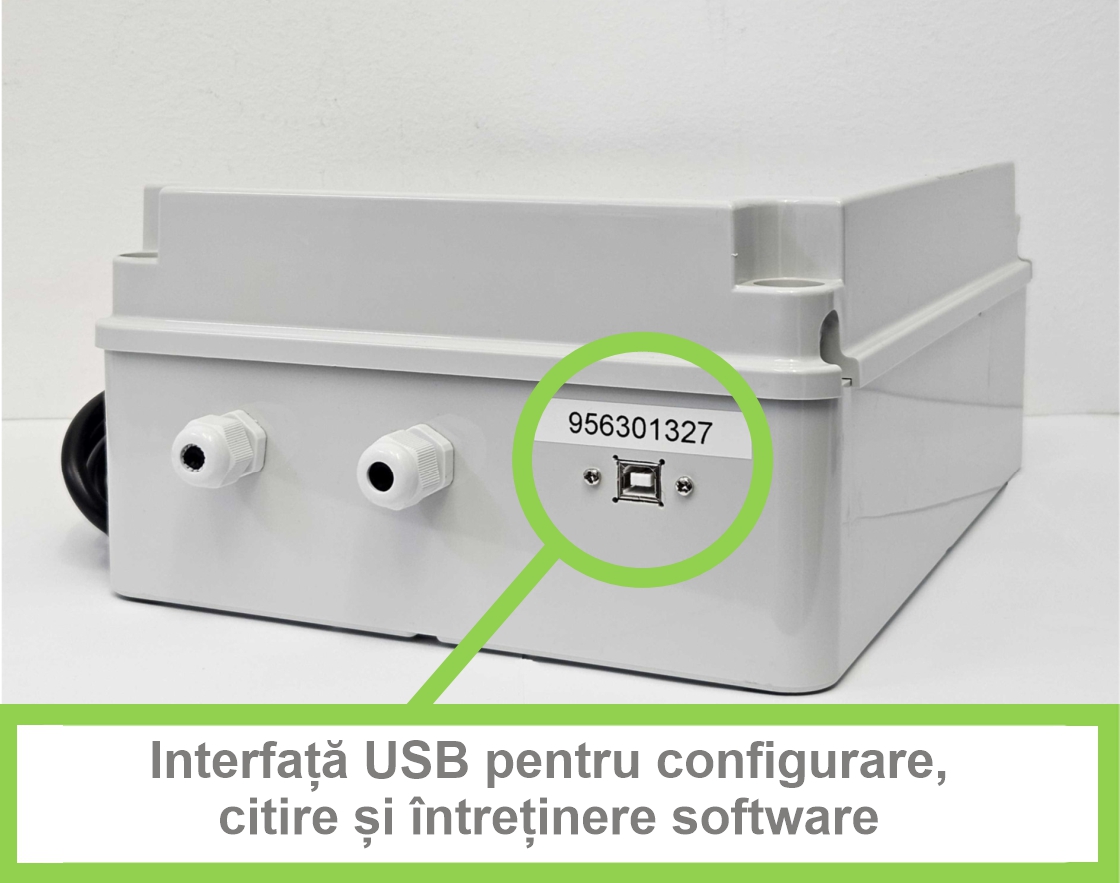

| Interfețe | USB-Host USB-Device |
Sistemul M-Bus – o rețea de cablu extrem de flexibilă
| Lungimi maxime posibile ale cablurilor dacă contoarele sunt distribuite uniform în rețeaua de cabluri – aplicabil la utilizarea tipului de cablu de 1,5 mm² (12 ohmi / 110 nF pe km) | Viteză / număr de contoare | 10 | 50 | 150 | 250 |
| 2400 Baud | 5 km * | 3 km * | 2,5 km * | km * |
* Valorile indicate sunt orientative în condiții ideale. Aceste valori sunt furnizate fără garanție.

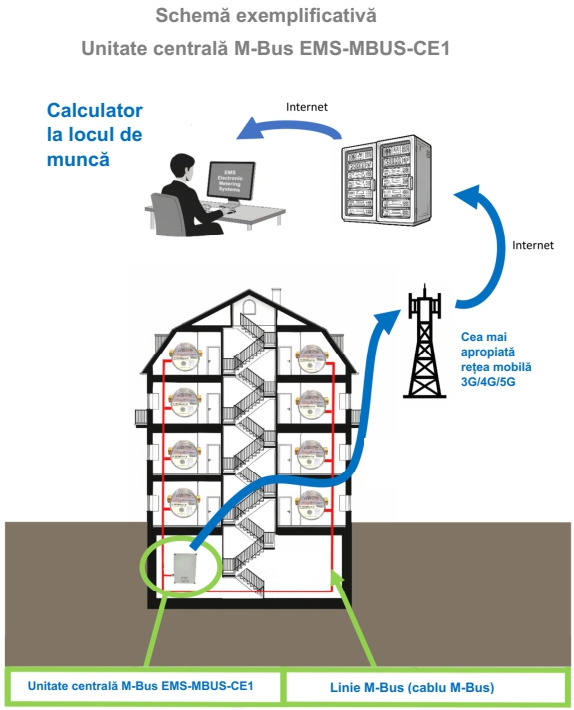

Schemă exemplificativă a unității centrale M-Bus tip EMS-MBUS-CE1 în combinație cu apometre de apartament Modumess echipate cu module M-Bus de tip EMS-WMMBA1-N
