Bequeme kabelgebundene Fernauslesung von Verbrauchsdaten mit der M-Bus Zentrale
EMS-MBUS-CE1
Die M-Bus Zentrale EMS-MBUS-CE1 ermöglicht es, dass der Wärme- und Wasserverbrauch sowie weitere Verbräuche aller Hausbewohner künftig mit Hilfe dieses Geräts an einer Hauszentrale erfasst und abgelesen werden können.
Das im Mehrfamilien-Wohnhaus installierte M-Bus-System überträgt die Daten der Wärme- und Wasserzähler sowie weiterer Arten von möglichen Zählern der Wohnungen auf Anforderung an eine Gebäudezentrale vom Typ EMS-MBUS-CE1
Die Wohnungsnutzer profitieren durch nachfolgende Punkte:
- Die Privatsphäre der Wohnungsnutzer bleibt geschützt
- Terminstress und vergeudete Urlaubstage werden vermieden
- Gerechte Abrechnungen durch präzise und fehlerfreie Datenübertragung per M-Bus
- Präzise Übertragungstechnik
Mit der M-Bus-Zentrale EMS-MBUS-CE1 gehören Ablesefehler der Vergangenheit an. Denn die Zählwerte werden automatisch erfasst und elektronisch weiterverarbeitet. Durch die Speicherung von Stichtagswerten, Monatsendwerten und einem aktuellen Wert ist eine zeitgenaue Abrechnung möglich.
Dies sorgt gerade bei Nutzerwechseln bzw. den damit verbundenen Ein- und Auszügen für mehr Gerechtigkeit und Transparenz.
Die Wohnungsnutzer haben dadurch die Gewissheit, dass sie nur das zahlen was sie auch wirklich verbraucht haben.
Außerdem ermöglicht das M-Bus-System bei eventuell unplausiblen Daten per Fernzugriff eine Ferndiagnose der Messgeräte von der Gebäudezentrale aus. So wird die Fehlerquelle schnell eingegrenzt und Störungen können gezielt behoben werden.
Und natürlich können alle Ablesewerte auch direkt an den Geräten in den Wohnungen nachvollzogen bzw. abgelesen werden.
Die Vorteile der M-Bus Zentrale EMS-MBUS-CE1 auf einen Blick:
- Anschluss von bis zu 250 Verbrauchserfassungsgeräten möglich
- Erfasst Energieverbrauchsdaten ohne Störung und ohne physischen Zugang zu den Wohnräumen
- Verwendung handelsüblichen Elektromaterials
- Einfache Installation
- Verpolungssichere M-Bus-Leitung – schützt das System vor Beschädigungen und sorgt für sichere und stabile Verbindungen

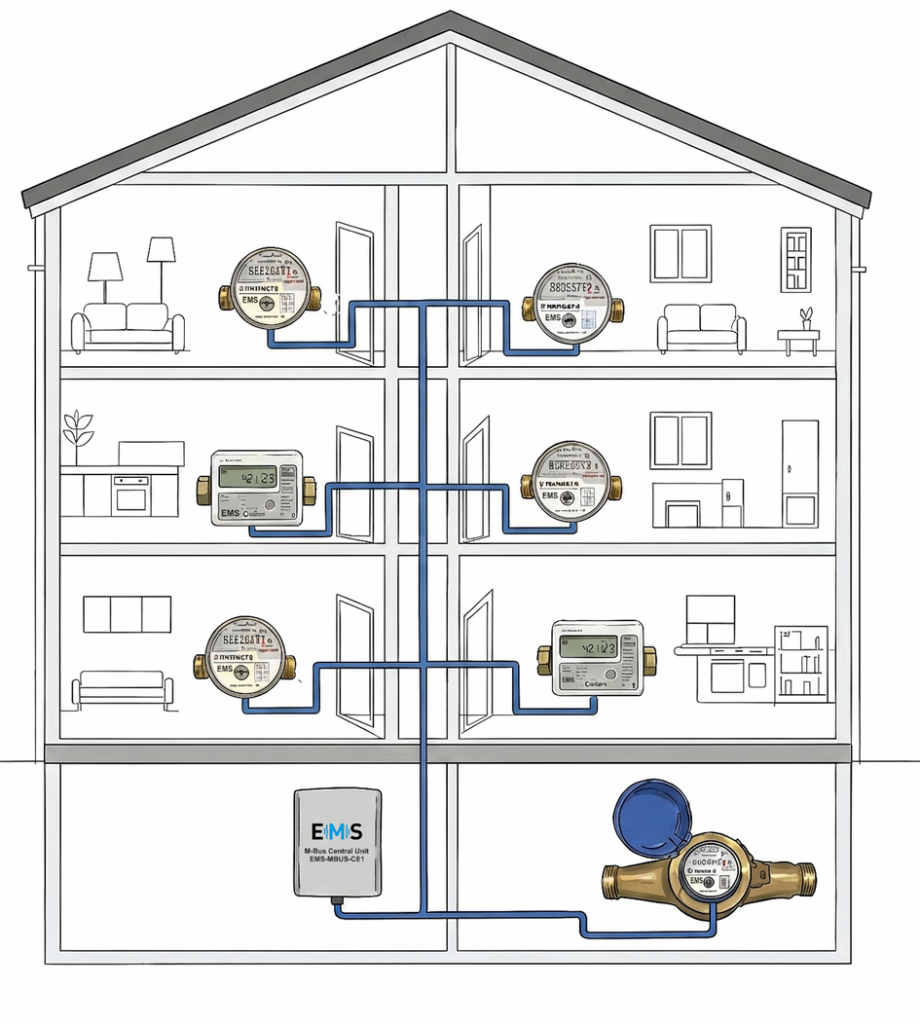

- Das M-Bus System bietet flexible Verkabelungsoptionen bzw. verschiedene Leitungstopologien (Stern-, Baum- und lineare Struktur) zur Anpassung an verschiedene architektonische Konfigurationen
- Vorteile zentraler drahtgebundener Auslesung
- Häufige und schnelle Ablesung möglich (elektronische Daten direkt weiterverwendbar)
- Keine Zugangsprobleme, da die Nutzer nicht gestört werden müssen (Ankündigung unnötig)
- Die Vermeidung von Ablesefehlern gewährleistet eine sehr hohe Zuverlässigkeit
- Auch ein häufiges und schnelles Auslesen der Zählerwerte ist mit diesem kabelgebundenen System möglich
- Der M-Bus ist auf einen geringen Energieverbrauch ausgelegt und kann über lange Kabelstrecken betrieben werden, wodurch verschiedene Gebäudelayouts unterstützt werden.
Das kabelbasierende M-Bus-System in Kombination mit der M-Bus Zentrale EMS-MBUS-CE1 von EMS Electronic bietet Energiemanagement auf höchstem Niveau.
Durch die Integration der M-Bus Zentrale EMS-MBUS-CE1 in ein kabelbasierendes M-Bus Netzwerk in einem Gebäude erhält der Kunde eine Komplettlösung für intelligentes Energiemanagement.
Unsere M-Bus-Systemtechnologie ermöglicht genaue Zählerauslesungen und liefert Echtzeitdaten für Energiemanagementsysteme und Submetering-Dienstleistungen.
Die M-Bus Zentrale EMS-MBUS-CE1 – die neue Generation von webfähigen M-Bus Zentralen die über GPRS und NB-IoT mit dem Internet verbunden sind
- Die webfähige Zentrale EMS-MBUS-CE1 kann bis zu 250 per Buskabel verbundene Zähler verwalten und mit Spannung versorgen.
- Mit der M-Bus Zentrale EMS-MBUS-CE1 ist es möglich alle Wärmezähler, Kältezähler, Wasserzähler und sonstige Zähler mit M-Bus-Schnittstelle auszulesen und verschiedene Zählertypen können im gleichen M-Bus-Netzwerk installiert werden und koexistieren.
- Die M-Bus Zentrale EMS-MBUS-CE1 ist für den Anschluss von bis zu 250 Zählern mit einer Gesamt-Kabellänge von bis zu 2 km konzipiert.
- Bei Installationen mit bis zu 50 Zählern sind mit einem einer einzigen M-Bus Zentrale EMS-MBUS-CE1 Gesamt-Kabellängen von bis zu 3 km erreichbar.

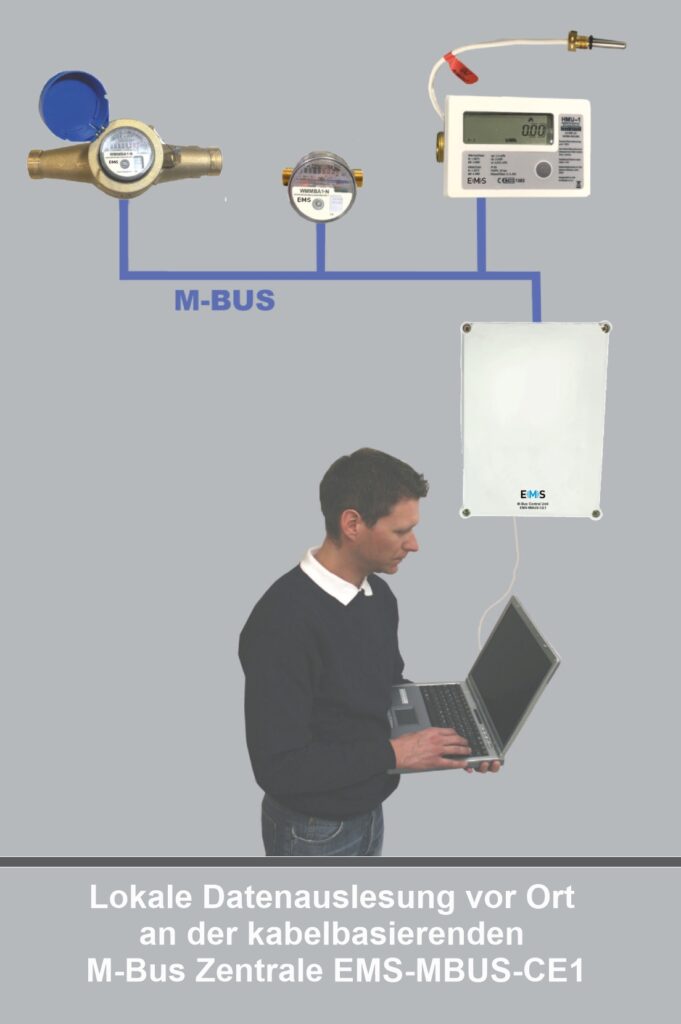

- Das Gerät verfügt über kein Display sondern wird über die benutzerfreundliche Software „EMS Device Agenda“ – welche das Scannen, Auslesen und Analysieren des Netzwerks ermöglicht – bedient.
- Das Gerät informiert über die laufende Kommunikation auf dem M-Bus-Netz über entsprechende Signal-LEDS auf der Platine
- Die M-Bus Zentrale EMS-MBUS-CE1 ist in einem formschönen Kunststoffgehäuse mit abnehmbarem Deckel montiert und erfüllt die Schutzklasse IP 54.

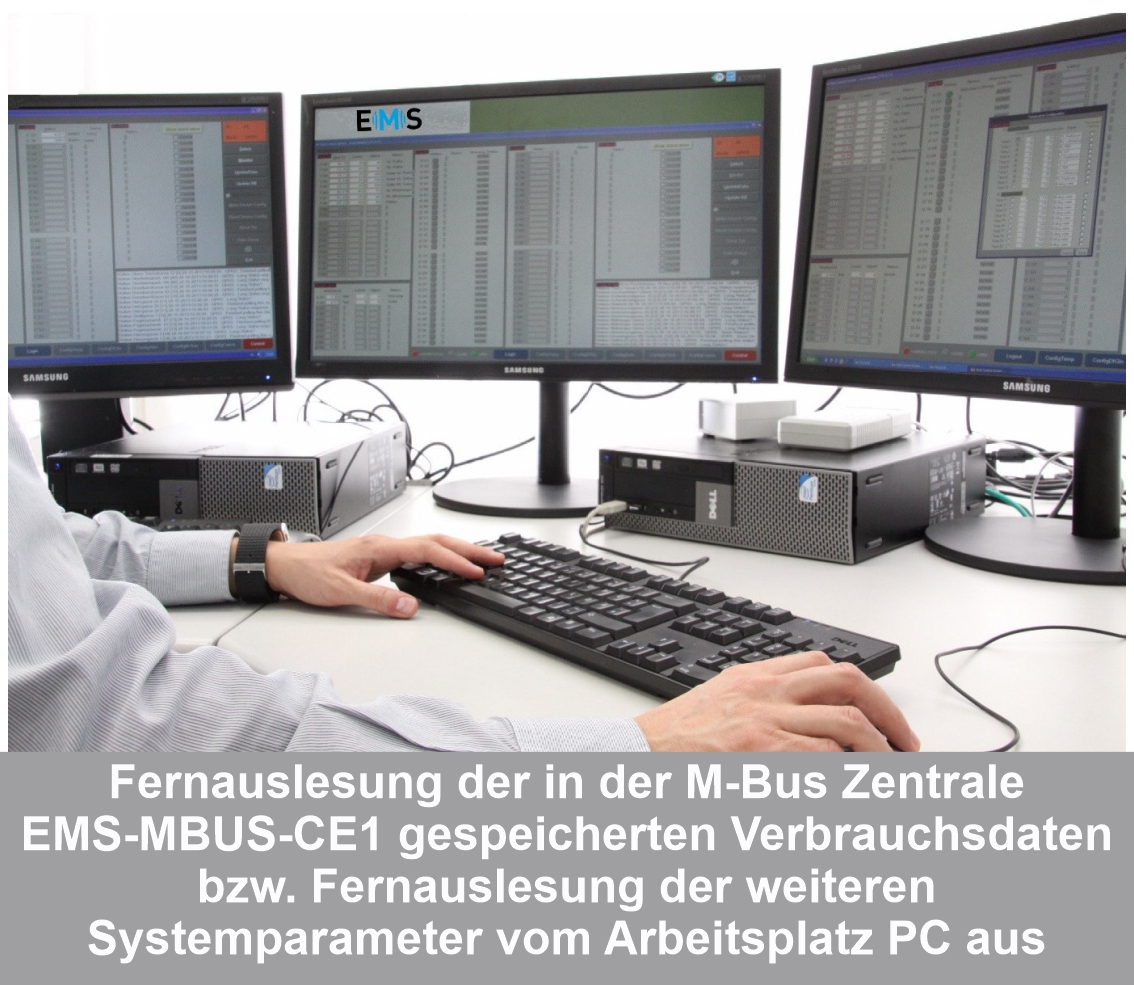

- Die M-Bus Zentrale EMS-MBUS-CE1 ist über den integrierten Webserver fernkonfigurierbar und fernbedienbar.
- Die sekundäre Adressierung sowie die Suche durch „Userliste“ werden unterstützt.
- Beim Scannen des M-Bus-Netzwerks mit der M-Bus Zentrale EMS-MBUS-CE1 ist das sekundäre Scannen anwendbar.
- Bei der sekundären Adressierung werden die letzten acht Ziffern der Zählernummer als M-Bus ID-Nummer verwendet.
- Die Sekundäradresse ist der konfigurierbaren Kundennummer ähnlich.
- Die Kommunikationsgeschwindigkeit von 2400 Baud wird von der M-Bus Zentrale EMS-MBUS-CE1 unterstützt.
- Die erweiterte Funktionalität und der flexible Betrieb der M-Bus Zentrale EMS-MBUS-CE1 minimiert den Bedarf an Wartung und Fehlerbehebung und dabei qualifiziert sich die M-Bus Zentrale EMS-MBUS-CE1 als eine kosteneffiziente Wahl einer kabelbasierenden Fernauslesung von Zählern per M-Bussystem.
Technische Daten der M-Bus Zentrale EMS-MBUS-CE1
| Betriebsspannung | 100 .. 240VAC |
| max. Leistungsaufnahme | max. 100W |
| Temperaturbereich | 0 .. 55 °C |
| M-Bus Spannung (ohne Last) | 42V |
| max. M-Bus Ruhestrom | max. 375mA (250 Standardlasten) |
| Bus Innenwiderstand | ca. 8 Ω |
| Überstromschwelle | 500mA |
| Übertragungsrate | 2400 Baud |
| Galvanische Trennung zum M-Bus | vorhanden |
| Gehäuse | Lichtgrauer ABS Kunststoff Schutzart IP54 H x B x T: 310 x 235 x 105 mm (inklusive Deckel) |
| LED-Statusanzeigen | Power, Kommunikation Maximale Last M-Bus, Kurzschluss M-Bus |

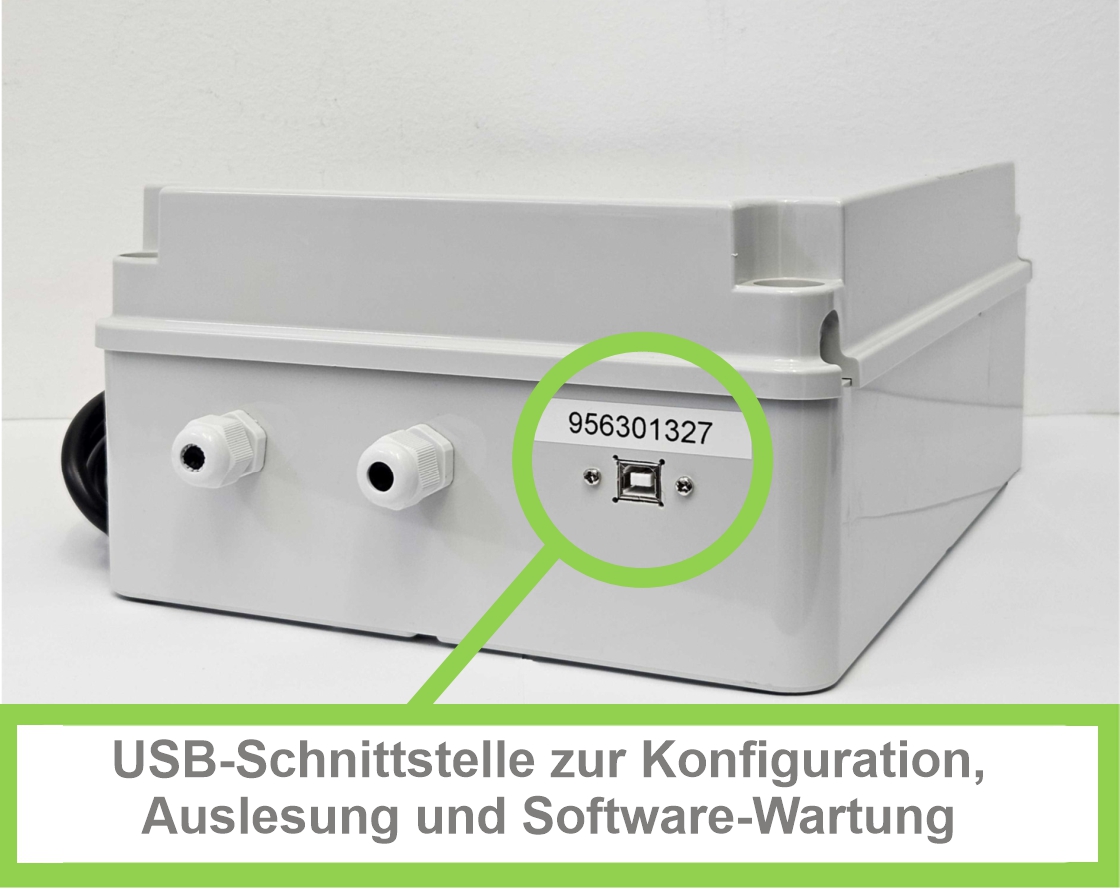

| Schnittstellen | USB-Host USB-Device |
Das M-Bus System – ein hochflexibles Kabelnetzwerk
| Mögliche maximale Kabellängen wenn die Zähler gleichmäßig im Kabelnetzwerk verteilt sind – geltend bei Verwendung des Kabeltyps 1,5 mm² (12 Ohm / 110 nF pro km) | Geschwindigkeit / Anzahl Zähler | 10 | 50 | 150 | 250 |
| 2400 Baud | 5 km * | 3 km * | 2,5 km * | km * |
* Die angegebenen Werte stellen Richtwerte bei idealen Bedingungen dar. Die Werte sind ohne Gewähr

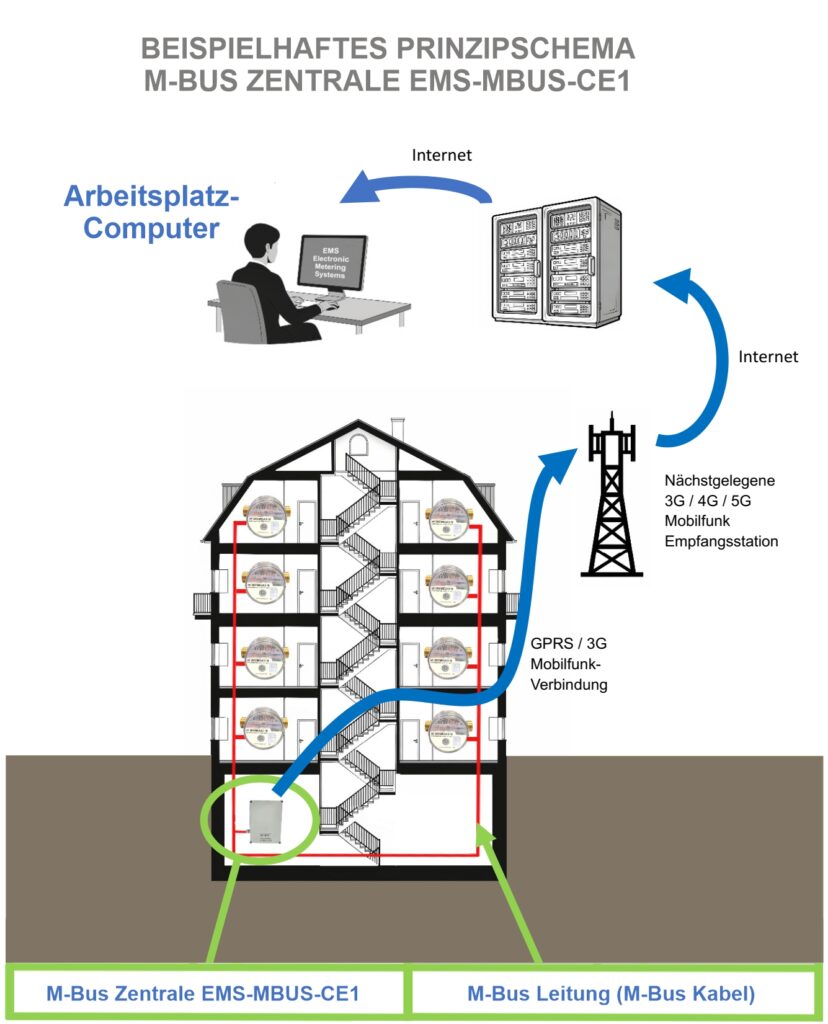

Beispielhaftes Prinzipschema der M-Bus Zentrale Typ EMS-MBUS-CE1 in Kombination mit Modumess Wohnungswasserzählern die mit M-Bus Modulen vom Typ EMS-WMMBA1-N ausgestattet sind
