REDAC Funk-Woltman-Wasserzähler Typ EMS-APT-MWNNUBIS-
IP65REG-IMP-REDAC-RADIO

Der REDAC Funk Woltman-Wasserzähler EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO ist ein trockenlaufender Turbinenwasserzähler vom Typ Woltman mit horizontaler Laufradachse mit einem bereits werksmäßig an den Impulsausgang angeschlossenen REDAC Funkadapter vom Typ EMS-RPA-1-REDAC.

Die Woltman-Wasserzähler der Nubis-Serie überzeugen durch eine konsequente, kontinuierliche Weiterentwicklung in welche die modernsten konstruktiven und technischen Lösungen eingeflossen sind.  Dadurch erreichen die Woltman Wasserzähler der Nubis Serie nicht nur eine besonders hohe Lebensdauer, sondern diese Geräte zeichnen sich auch durch eine ausgeprägte Widerstandsfähigkeit aus. Durch die spezielle Konstruktion des Zählwerks sind die Woltmanzähler der Nubis Serie auch hochresistent gegen potentielle Einwirkungen von starken Magnetfeldern.

Ein weiterer wichtiger Punkt für den Einsatz in der Praxis stellt auch der Faktor dar, dass die Geräte der Nubis Serie ausgesprochen flexibel sind. Herstellung und Auslegung der Woltmanzähler der Nubis Serie erfolgen in Anlehnung an die Richtlinie MID gemäß EN 14154, ISO 4064 sowie OIML R49. Der Messbereich dieser Zähler ist für Anwendungen bis zu einem Messbereichsverhältnis (Range Ratio) von R200 ausgelegt und deshalb eignen sich diese Zähler auch für die unterschiedlichsten Betriebsbedingungen.

Einsatzbereich der Woltman Wasserzähler vom Typ EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO

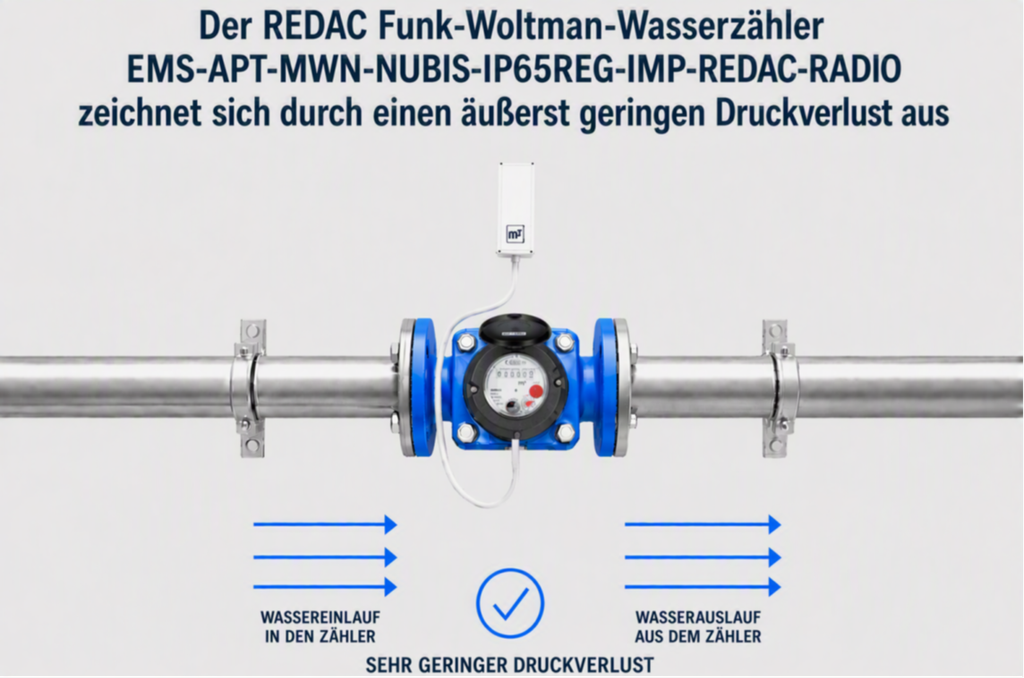

Die Woltman-Wasserzähler der Nubis Serie sind für den Einsatz in industriellen Versorgungsnetzen konzipiert und eignen sich zur Messung des Wasserverbrauchs sowohl für Kaltwasser als auch für Warmwasser. Dabei decken sie Temperaturbereiche von bis zu 50 °C bei Kaltwasser sowie bis zu 130 °C bei Warmwasser ab. Ein besonderer Fokus liegt zudem auf einem effizienten Betriebsverhalten – die Woltman-Wasserzähler der NUBIS Serie sind deshalb auf geringe Druckverluste ausgelegt. Das bedeutet, dass diese Zähler auch bei relativ konstanten und vergleichsweise großen Volumenströmen eine zuverlässige Messung gewährleisten, ohne unnötige zusätzliche Belastungen für das Rohrleitungssystem zu erzeugen. Der maximal zulässige Betriebsdruck beträgt 16 bar, wodurch der Einsatz in anspruchsvollen Anlagen und Betriebsbedingungen unterstützt wird.

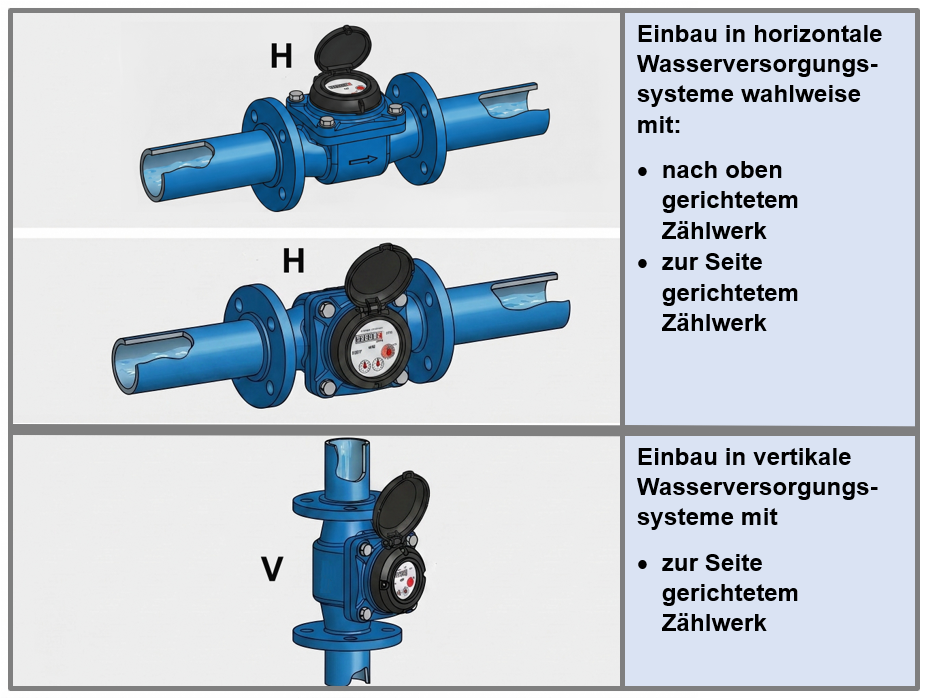

Einbaulagen und Montage

Die konstruktive Ausführung erlaubt den Einbau in horizontale Wasserversorgungssysteme wahlweise mit:

• nach oben gerichtetem Zählwerk (H) oder
• zur Seite gerichtetem Zählwerk (H)

Darüber hinaus ist auch eine vertikale Installation möglich. In diesem Fall erfolgt der Einbau mit seitwärts gerichtetem Zählwerk (V). Damit lässt sich der Zähler flexibel an die jeweiligen baulichen Gegebenheiten anpassen.

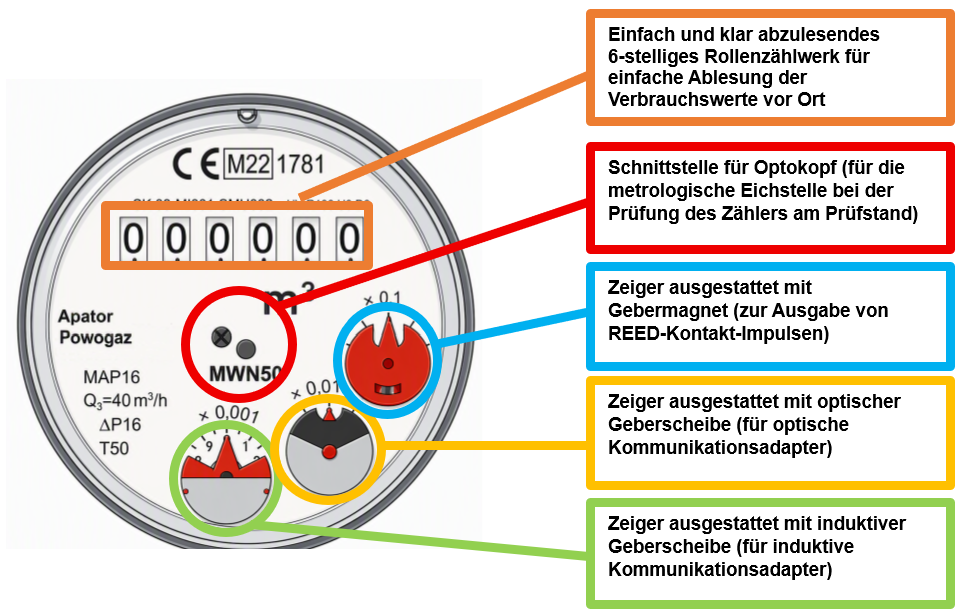

Ablesen der Zählerstände

Durch den Einsatz eines Drehzählwerks ist ein einfaches manuelles Ablesen der Zählerstände direkt am Zifferblatt auch in verschiedenen Einbaulagen möglich. Das vereinfacht die Kontrolle im Betrieb und unterstützt Wartungs- oder Ableseprozesse.

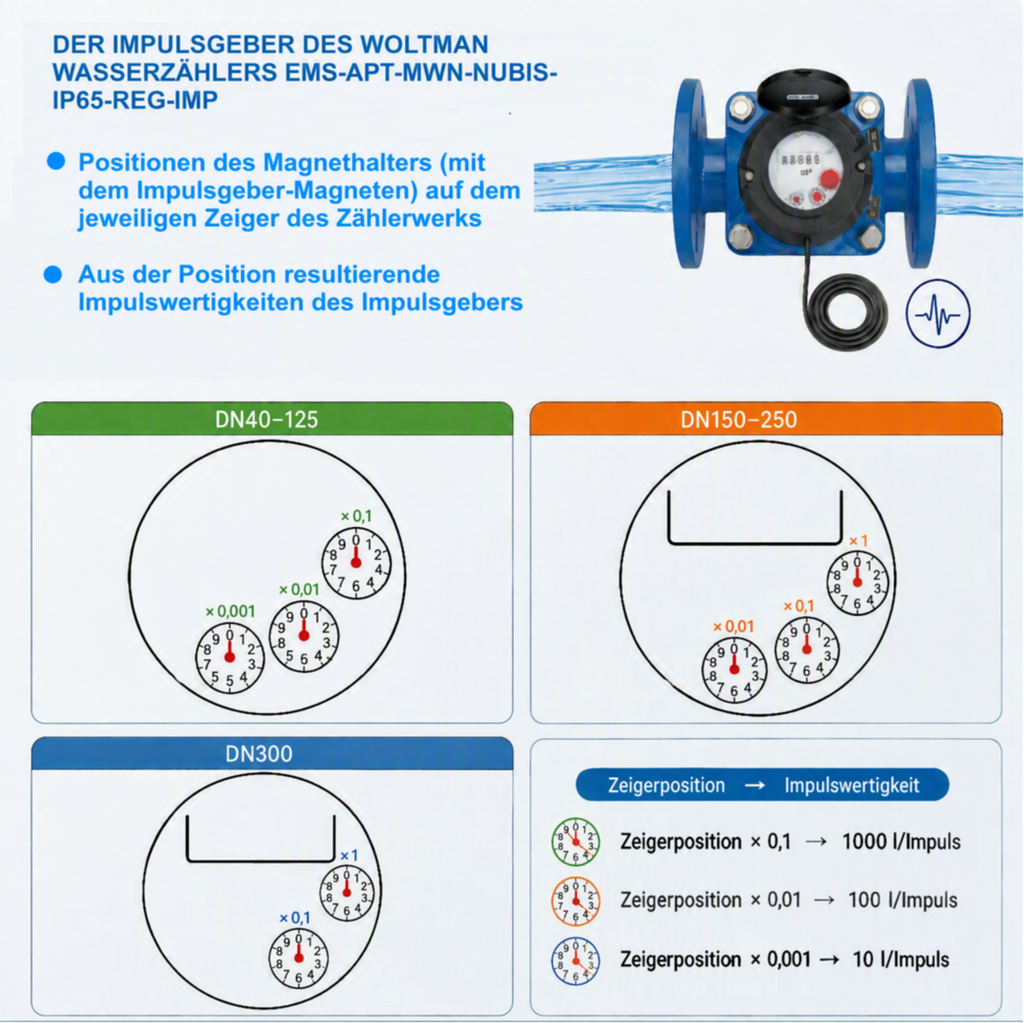

Der Impulsgeber des Woltmanzählers Typ MWN Nubis

Der Impulsgeber des MWN Nubis Woltman Wasserzählers ist eine zentrale Schnittstelle zur Fernablesung und zur Einbindung des Zählers in moderne Fernauslesesysteme wie dem Funksystem MT-REDAC. Der Impulsgeber wandelt die durch den Wasserzähler erfasste Messgröße in elektrische Impulse um, die den Wasserverbrauch volumenabhängig wiedergeben. Damit entsteht eine einfache, robuste und gut integrierbare Grundlage für die digitale Erfassung von Verbrauchsdaten.

In der Praxis bedeutet dies – sobald Wasser durch den Zähler fließt und der Zähler die entsprechende Menge ermittelt, generiert der Impulsgeber fortlaufend Impulse im definierten Takt. Diese Signale können anschließend von geeigneten Auswertegeräten oder Kommunikationsmodulen wie dem Radio Pulse Adapter EMS-RPA1-REDAC verarbeitet werden. So lassen sich Verbrauchswerte zuverlässig übertragen und in einem System auswerten, ohne dass eine direkte manuelle Ablesung vor Ort erforderlich ist.

Der Impulsgeber des MWN Nubis Woltmann Großwasserzählers sorgt damit dafür, dass die messbare Wasserleistung nicht nur lokal erfasst, sondern auch systematisch in moderne Datenerfassungsketten übertragen werden kann. Dadurch wird die Grundlage für eine zuverlässige Verbrauchsbilanzierung und eine zukunftsfähige Integration in bestehende Infrastrukturen geschaffen

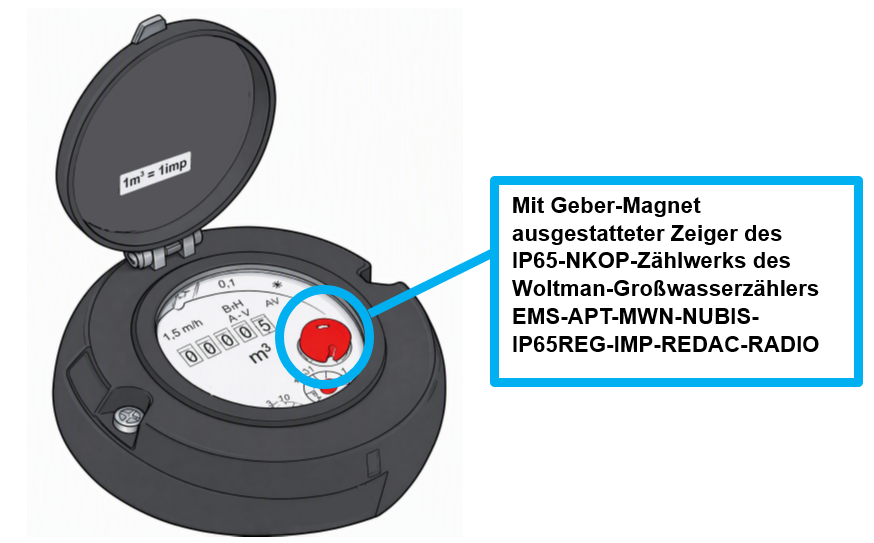

Im Bild ist der Impulsgeber abgebildet der in Form eines vergossenen Reed-Kontakts in unmittelbarer Nähe zum Zählwerk bzw. der Rolle mit dem Magneten platziert ist

Der REDAC Funkadapter (Radio Pulse Adapter) EMS-RPA-1-REDAC

Der Radio Pulse Adapter Typ EMS-RPA1-REDAC dient dazu, die Impulsdaten des angeschlossenen Woltman Wasserzählers vom Typ EMS-APT-MWN-NUBIS zu erfassen und drahtlos an das EMS-REDAC Funksystem weiterzugeben.

Prinzipiell gesehen werden von Radio Pulse Adapter Typ EMS-RPA-1-REDAC die vom Woltman Wasserzähler gesendeten Impulse erfasst, summiert und mit der einprogrammierten Impulswertigkeit multipliziert. Weiters ist im Radio Pulse Adapter EMS-RPA-1-REDAC die physikalische Einheit des gezählten Mediums eingespeichert.

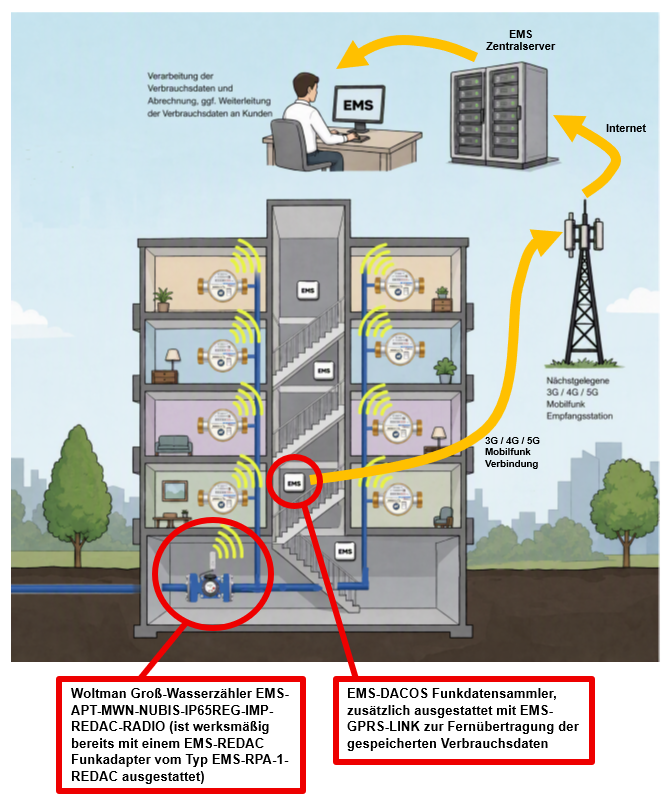

In bestimmten vordefinierten Zeitintervallen werden dann vom Radio Pulse Adapter EMS-RPA-1-REDAC Funktelegramme mit den gespeicherten Verbrauchswerten an den nächstgelegenen Funkdatensammler (EMS-DACOS) innerhalb des EMS-REDAC Funknetzwerkes gesendet.

Der Radio Pulse Adapter EMS-RPA-1-REDAC ermöglicht dadurch eine Fernablesung ohne direkte Kabelverbindung zwischen Zähler und Auslesesystem.

Damit eignet sich der Radio Pulse Adapter EMS-RPA-1-REDAC insbesondere für Szenarien, in denen vorhandene Messstellen nachgerüstet werden sollen oder eine Funkintegration wirtschaftlich und organisatorisch vorteilhaft ist.

Der Radio Pulse Adapter EMS-RPA-1-REDAC verarbeitet das Impulssignal des Zählers und setzt es in entsprechende Übertragungsinformationen bzw. EMS-REDAC- Funktelegramme um. Diese werden anschließend über die dafür vorgesehene Funkstrecke an das EMS-REDAC Funksystem übermittelt, wodurch Verbrauchsdaten zuverlässig in das Fernablese- bzw. Datenerfassungssystem EMS-REDAC gelangen können.

Durch die Funkübertragung lassen sich Installations- und Wartungsaufwände reduzieren, denn aufwendige kabelbasierende Leitungswege entfallen oder werden zumindest deutlich vereinfacht. Gleichzeitig bleibt die Messstelle in ihren Grundfunktionen erhalten, da der Adapter das Impulssignal lediglich auswertet und weiterleitet. Je nach Konfiguration unterstützt der Radio Pulse Adapter -EMS-RPA-1-REDAC so die Integration in bestehende Systeme zur Verbrauchserfassung und trägt dazu bei, die Datenerhebung effizienter, zuverlässiger und zukunftsfähiger zu gestalten.

In der Praxis ist der Radio Pulse Adapter EMS-RPA-1-REDAC damit eine besonders geeignete Lösung für Smart-Sub-Metering-Anwendungen auf Basis von Impuls-/ Zählsignalen. Er schafft die Schnittstelle zwischen dem Messgerät und einer funkbasierten Fernablesung, um Verbrauchsdaten auch in komplexen Anlagenstrukturen sicher erfassen und für die weitere Auswertung bereitstellen zu können.

Technische Daten des Funk-Impulsadapters Typ EMS-RPA-1-REDAC

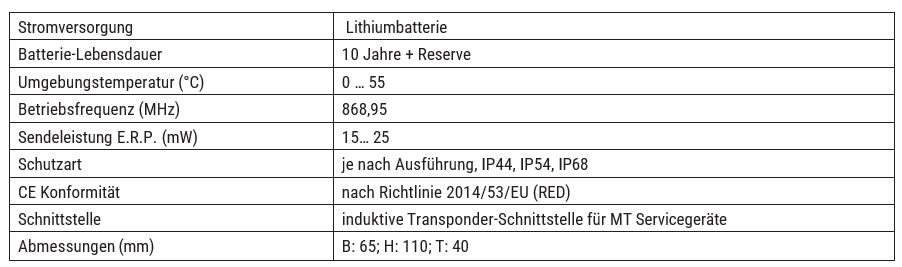

Allgemeine Daten des Funk-Impulsadapter EMS-RPA-1-REDAC

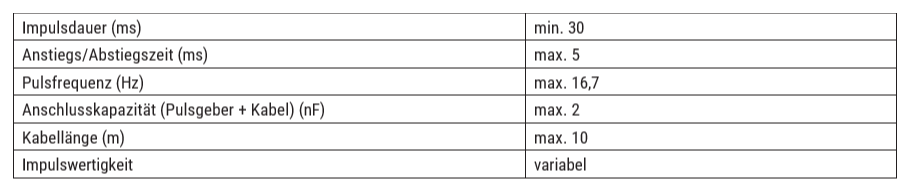

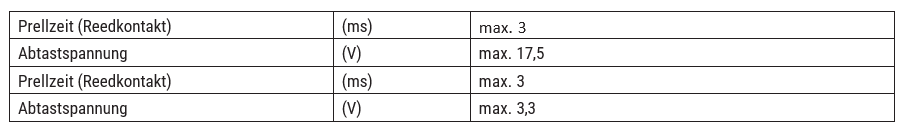

Technische Daten des Impulseingangs des Funk-Impulsadapters Typ EMS-RPA-1-REDAC

Die IP Schutzklasse des EMS-REDAC Funk-Woltman-Wasserzählers Typ EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO

Für Umgebungen mit erhöhten Anforderungen an die Robustheit, die Staubdichtheit und Wasserdichtheit sind Wasserzähler in IP65-Ausführung besonders geeignet. Sie sind ideal für den Betrieb unter anspruchsvollen Umgebungsbedingungen, in denen das Gerät zusätzlich vor dem Eindringen von Wasser und Staub geschützt werden muss. Zusätzlich zu der Ausstattung des Zählers mit einem Impulsgeber können die Woltman-Wasserzähler der MWN Nubis Serie in IP65-Ausführung bzw. mit IP65 Zählwerk durch die integrierten induktiven bzw. optische Geberscheiben darüberhinausgehend auch noch mit optischen sowie mit induktiven Kommunikationsmodulen der EMS-APT-KOM-MOD Serie betrieben werden.

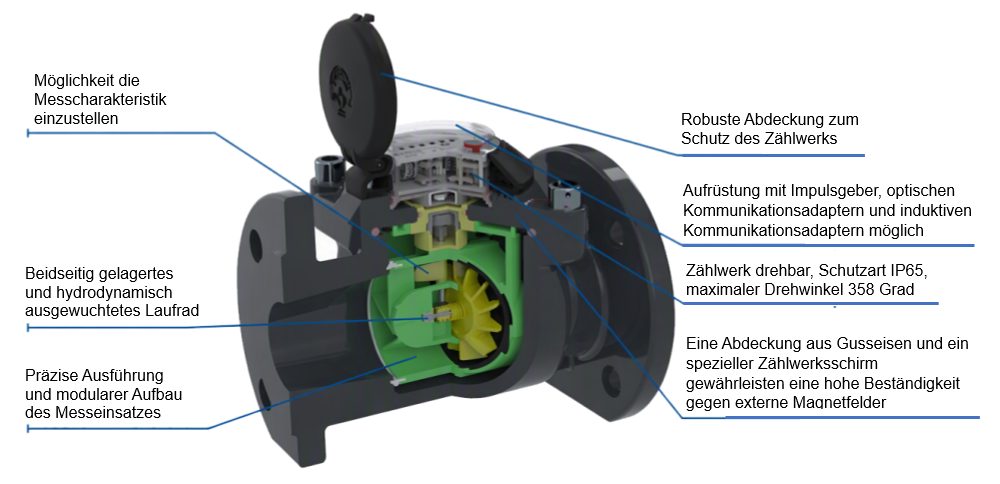

Schnitt durch einen Woltman Großwasserzähler vom Typ EMS-APT-MWN-NUBIS-IP65ZW-IMP-REDAC-RADIO

Zuverlässigkeit des Woltman Wasserzählers EMS-APT-MWN-NUBIS-IP65ZW-IMP-REDAC-RADIO

Der Woltman Wasserzähler des Typs EMS-APT-MWN-NUBIS-IP65ZW-IMP-REDAC-RADIO überzeugt durch eine bewährte, robuste Konstruktion, die auf eine zuverlässige Funktion im täglichen Betrieb ausgelegt ist. Entscheidend für die hohe Leistungsfähigkeit und die lange Nutzungsdauer ist der Einsatz moderner Werkstoffe sowie eine durchdachte konstruktive Umsetzung der Schlüsselkomponenten.

Die Lebensdauer wird unter anderem dadurch erhöht, dass besonders verschleißbeanspruchte Bauteile wie Lager und Zapfen mit hoher Verschleißfestigkeit ausgeführt sind. Zusätzlich verfügt der Zähler über eine optimierte Oberflächenstruktur, die gezielt darauf ausgelegt ist, Durchflusswiderstände zu minimieren. Dadurch arbeitet das Laufrad besonders effizient, während die Dichtplatte eine stabile und dauerhafte Dichtfunktion unterstützt. Ergänzend kommt ein modernisiertes Design zum Einsatz, bei dem das Laufrad hydrodynamisch ausgewuchtet ist. Dies trägt wesentlich zu einer ruhigen, stabilen Messung bei und verbessert die Gesamtperformance über den gesamten Lebenszyklus.

Damit mechanische Belastungen den Zählmechanismus nicht beeinträchtigen, ist dieser wirksam vor mechanischen Schäden geschützt.

Zusätzlich gilt die Konformität zu den folgenden Normen und Standards:

• EN 14154-1:2005+A2:2011 (Allgemeine Anforderungen)
• EN 14154-2:2005+A2:2011 (Einbau und Voraussetzungen für die Verwendung)
• EN 14154-3:2005+A2:2011 (Prüfverfahren und -einrichtungen)
• EN ISO 4064-1:2017 (metrologische und technische Anforderungen)
• EN ISO 4064-2:2017 (Prüfverfahren)
• EN ISO 4064-5:2017 (Einbaubedingungen)

Weiterhin liegen entsprechende Nachweise für den Zähler vor, darunter:

• EU-Baumusterprüfbescheinigung (Kaltwasser)
• Zertifikat des staatlichen Hygieneinstituts und WRAS
  (für die im Typ MWN 5 verwendeten Materialien, die eine Zulassung für den Kontakt mit Trinkwasser nachweisen)
• Einstufung klimatischer Umweltbedingungen Klasse B gemäß EN-ISO 4064-1:2014(E)
• Einstufung mechanischer Umweltanforderungen Klasse M1 gemäß der Richtlinie 2014/32/EU

Einstufung elektromagnetischer Umweltanforderungen Klassen E1, E2 gemäß EN-ISO 4064:2014 und der Richtlinie 2014/32/EU

Schnitt durch einen Woltman Großwasserzähler mit horizontaler Laufradachse (Woltmann parallel, WP-Typ)

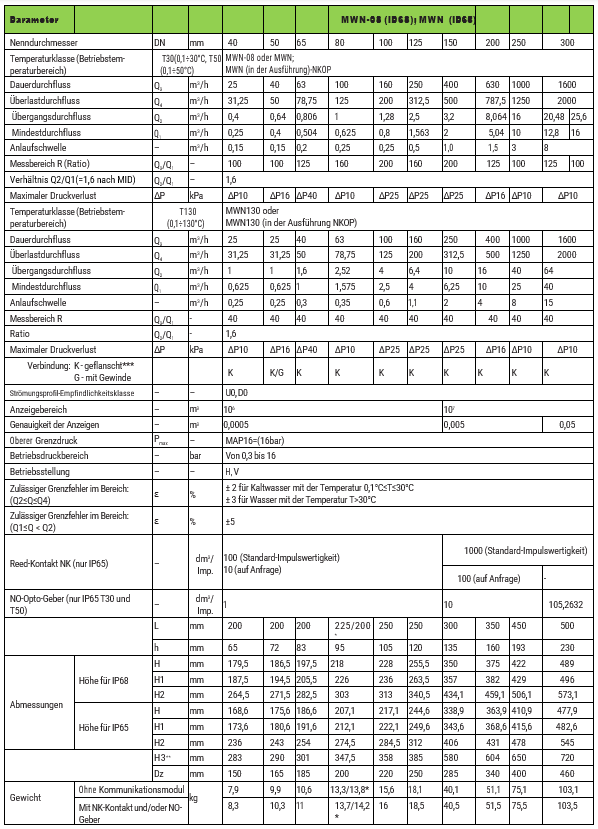

Abmessungen der Woltman Wasserzähler Serie MWN Nubis mit IP65 Zählwerk und REED-Impulsausgang

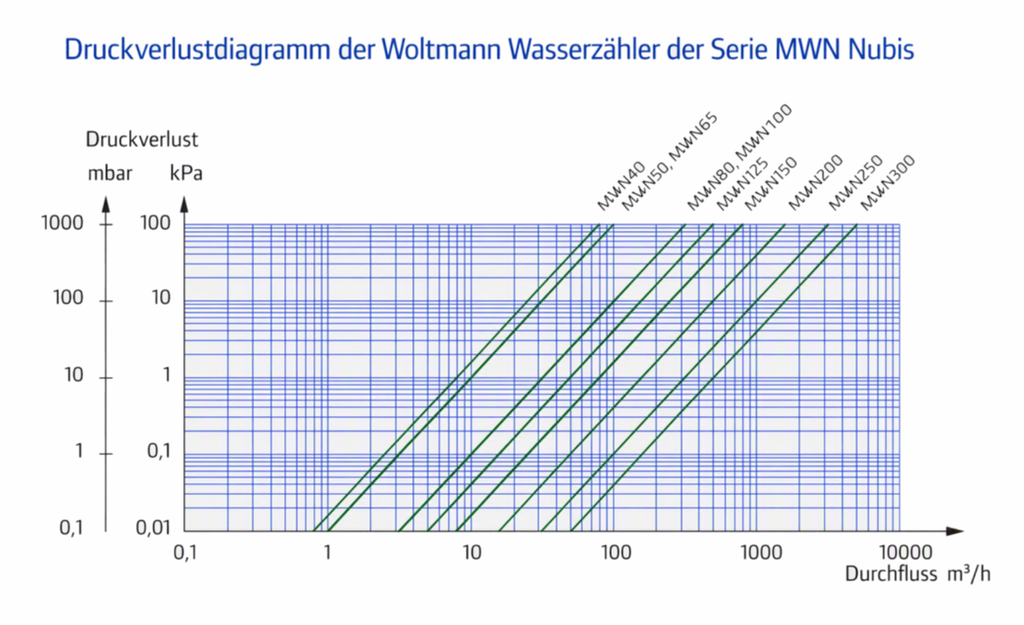

Druckverlustdiagramm der Woltman Wasserzähler der Serie MWN Nubis

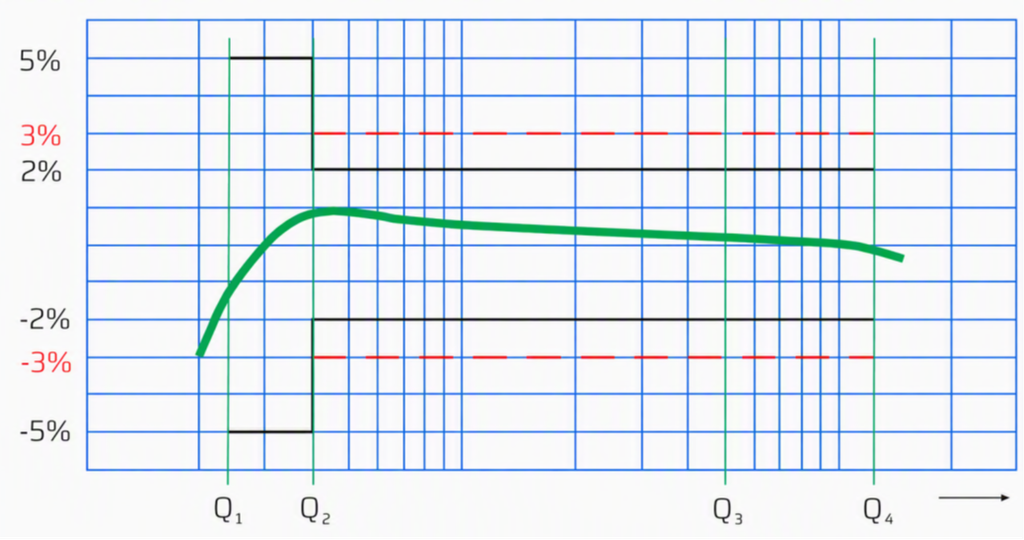

Typisches Fehlerdiagramm für die Woltman Wasserzähler der Serie MWN Nubis
