O contador de água sem fios REDAC Woltman (modelo EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO) é um contador de água tipo turbina Woltman com mostrador seco e eixo do impulsor horizontal, com um adaptador sem fios REDAC (modelo EMS-RPA-1-REDAC) ligado de fábrica à saída de impulsos.

Os contadores de água Woltman da série Nubis impressionam pelo seu desenvolvimento consistente e contínuo, que incorpora as mais modernas soluções construtivas e técnicas. Como resultado, os contadores de água Woltman da série Nubis não só possuem uma vida útil particularmente longa, como também se caracterizam pela sua durabilidade excecional.

Devido à construção especial do contador, os contadores Woltman da série Nubis são altamente resistentes aos efeitos de campos magnéticos intensos. Outro ponto importante para a aplicação prática é a extrema flexibilidade dos dispositivos da série Nubis. Os contadores de água Woltman da série Nubis são fabricados e concebidos de acordo com as diretrizes MID, em conformidade com as normas EN 14154, ISO 4064 e OIML R49. A gama de medição destes contadores de água é concebida para aplicações com uma relação de medição até R200, sendo, portanto, adequados para uma grande variedade de condições de funcionamento.

Gama de aplicações dos contadores de água Woltman (tipo EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO)

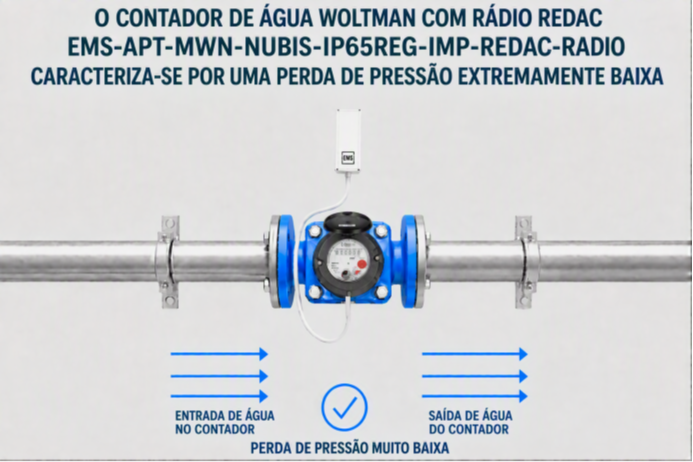

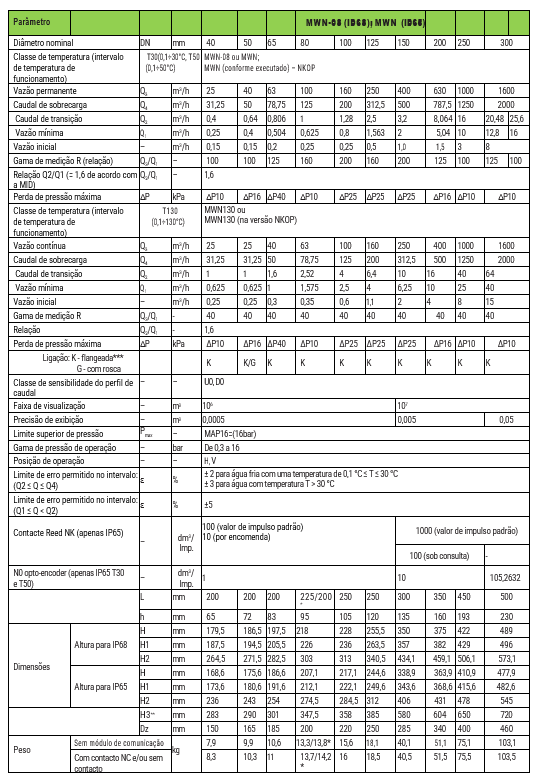

Os contadores de água da série Nubis da Woltman são concebidos para utilização em redes de abastecimento industrial e são adequados para medir o consumo de água fria e quente. Abrangem gamas de temperatura até 50 °C para água fria e até 130 °C para água quente. A eficiência operacional é uma prioridade; consequentemente, os medidores da série Nubis são concebidos para uma baixa perda de pressão. Isto garante medições fiáveis, mesmo com caudais relativamente constantes e comparativamente elevados, sem sobrecarregar o sistema de tubagem. A pressão máxima de funcionamento permitida é de 16 bar, possibilitando a sua utilização em instalações e condições de funcionamento exigentes.

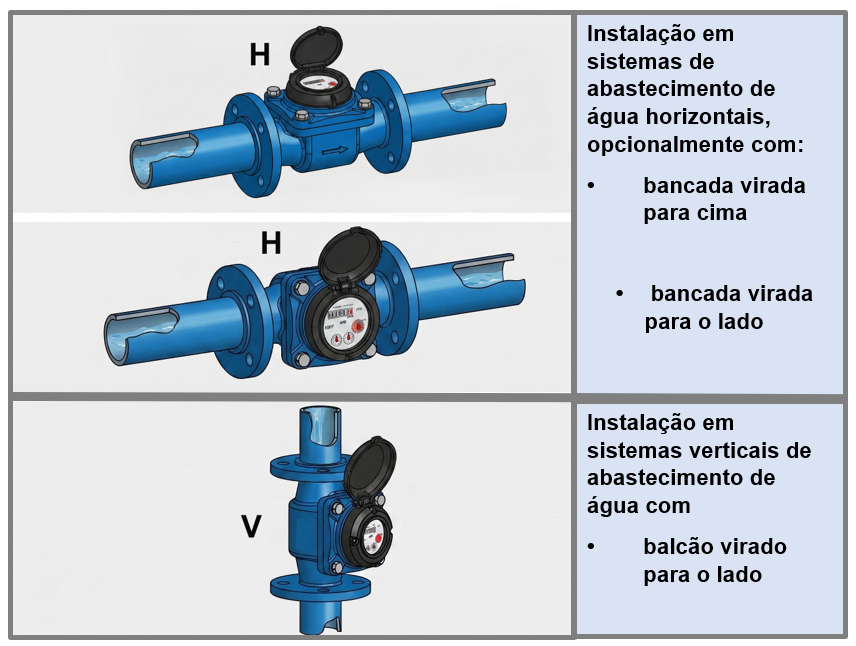

Posições de instalação e montagem

O design permite a instalação em sistemas de abastecimento de água horizontais, opcionalmente com:

•          contador virado para cima (H) ou

•          contador virado para a lateral (H)

A instalação vertical também é possível. Neste caso, a instalação é feita com o contador (V) virado para a lateral. Isto significa que o medidor pode ser adaptado de forma flexível às respetivas condições estruturais.

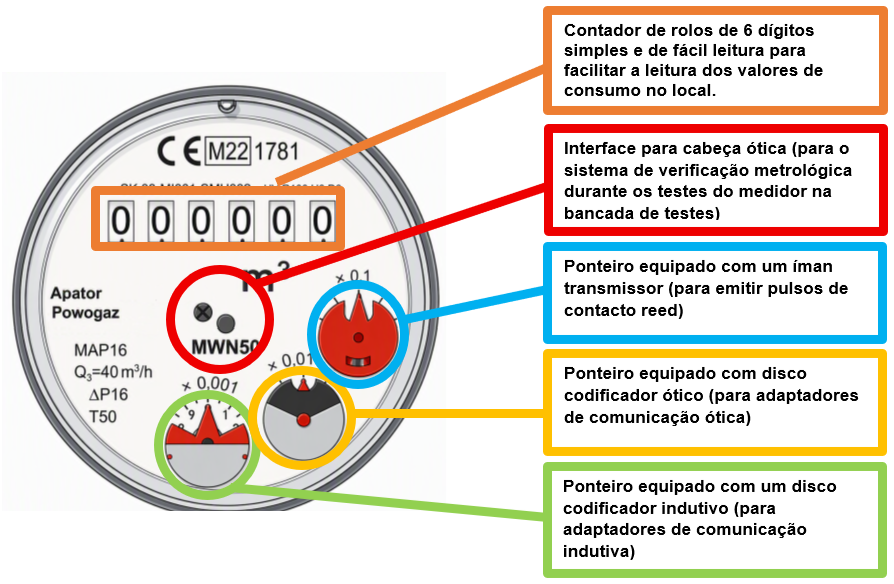

Leitura dos contadores

A utilização de um contador rotativo permite a leitura manual simples dos valores do medidor diretamente no mostrador, mesmo em diversas posições de montagem. Isto simplifica a monitorização operacional e facilita os processos de manutenção ou leitura do contador.

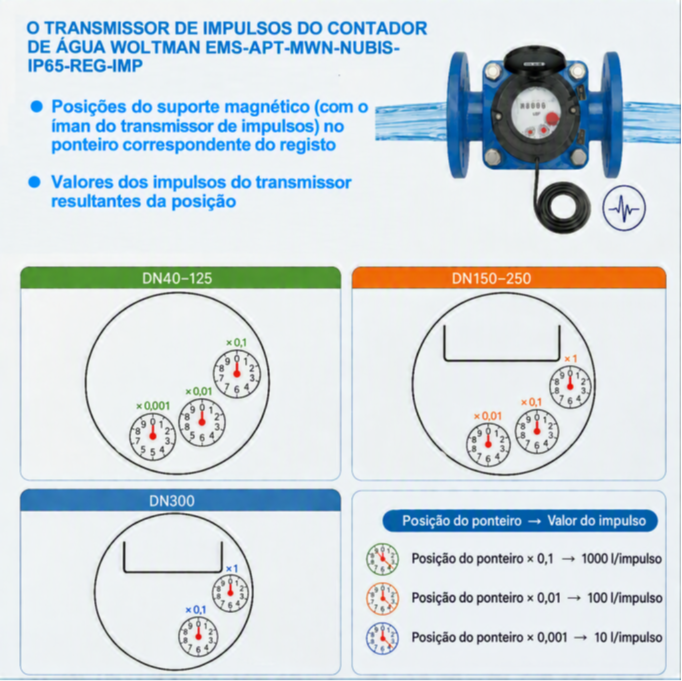

Gerador de impulsos para o medidor Woltman tipo MWN Nubis

O transmissor de impulsos para o contador de água MWN Nubis Woltman serve como interface essencial para a leitura remota e para a integração do contador em sistemas modernos de leitura remota, como o sistema de rádio MT-REDAC. O transmissor converte os dados de medição captados pelo contador de água em impulsos elétricos que representam o consumo de água com base no volume. Cria-se assim uma base simples, robusta e de fácil integração para o registo digital de dados de consumo.

Na prática, isto significa que, assim que a água flui pelo medidor e este regista o volume correspondente, o transmissor de impulsos gera impulsos continuamente a intervalos definidos. Estes sinais podem depois ser processados ​​por dispositivos de avaliação ou módulos de comunicação adequados, como o adaptador de impulsos de rádio EMS-RPA1-REDAC. Isto permite a transmissão fiável e a análise sistémica dos dados de consumo sem a necessidade de leitura manual direta no local.

O gerador de impulsos do contador de água a granel MWN Nubis Woltmann garante que o caudal de água mensurável não só é registado localmente, como também é transmitido sistematicamente para as cadeias de aquisição de dados modernas. Isto estabelece a base para uma contabilização de consumo fiável e uma integração à prova de futuro nas infraestruturas existentes.

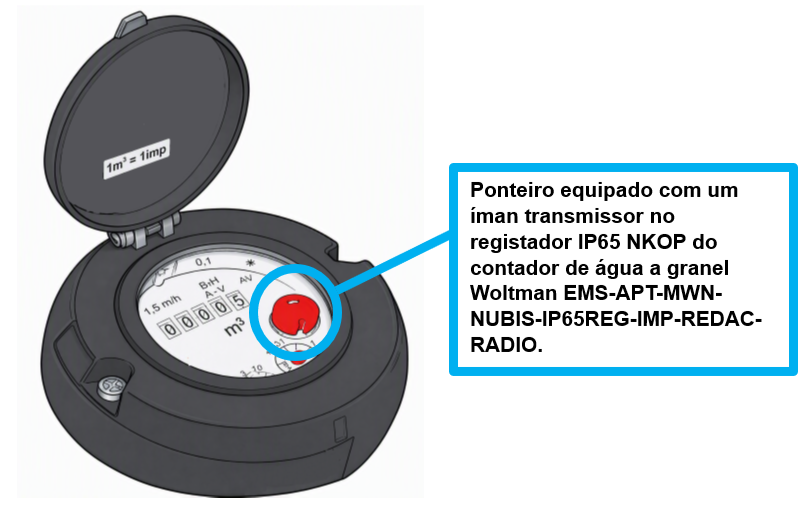

A imagem mostra o gerador de impulsos, que tem a forma de um contacto reed encapsulado posicionado nas imediações do mecanismo do contador ou do rolo que contém o íman.

Adaptador de pulso de rádio REDAC EMS-RPA-1-REDAC

O adaptador de pulso de rádio EMS-RPA1-REDAC foi concebido para captar os dados de pulso do hidrómetro Woltman EMS-APT-MWN-NUBIS ligado e transmiti-los sem fios para o sistema de rádio EMS-REDAC. Essencialmente, o adaptador EMS-RPA-1-REDAC captura os impulsos emitidos pelo contador de água Woltman, soma-os e multiplica o resultado pelo valor de impulso programado. Além disso, a unidade física do fluido medido é armazenada no adaptador EMS-RPA-1-REDAC.

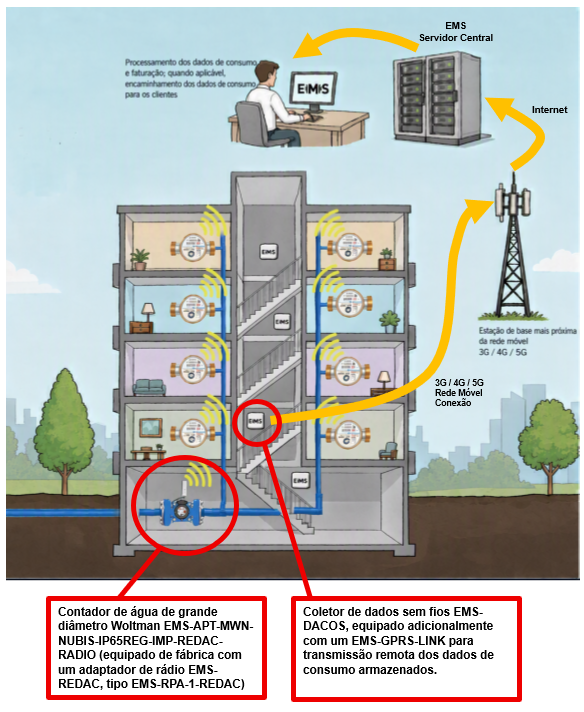

Em intervalos de tempo específicos e predefinidos, o adaptador de impulsos de rádio EMS-RPA-1-REDAC transmite telegramas de rádio contendo os valores de consumo armazenados para o coletor de dados de rádio mais próximo (EMS-DACOS) dentro da rede sem fios EMS-REDAC.

O adaptador de pulso de rádio EMS-RPA-1-REDAC permite a leitura remota sem a necessidade de uma ligação direta por cabo entre o contador de água e o sistema de leitura.

Isto torna o adaptador de impulsos de rádio EMS-RPA-1-REDAC particularmente adequado para cenários que envolvem a modernização de pontos de medição existentes ou onde a integração sem fios oferece vantagens económicas e organizacionais.

O adaptador de impulsos de rádio EMS-RPA-1-REDAC processa o sinal de impulsos do medidor e converte-o em dados de transmissão correspondentes — especificamente, telegramas de rádio EMS-REDAC. Estes são depois transmitidos através da ligação sem fios designada para o sistema de rádio EMS-REDAC, permitindo que os dados de consumo sejam transferidos de forma fiável para o sistema de leitura remota e aquisição de dados EMS-REDAC.

A transmissão sem fios reduz os esforços de instalação e manutenção, eliminando — ou pelo menos simplificando significativamente — os complexos requisitos de cablagem. Ao mesmo tempo, o ponto de medição mantém a sua funcionalidade básica, uma vez que o adaptador apenas avalia e retransmite o sinal de impulsos. Dependendo da configuração, o adaptador de pulso de rádio EMS-RPA-1-REDAC suporta a integração em sistemas de monitorização de consumo existentes, ajudando a tornar a recolha de dados mais eficiente, fiável e preparada para o futuro.

Na prática, o adaptador de impulsos de rádio EMS-RPA-1-REDAC é, portanto, uma solução ideal para aplicações de submedição inteligentes baseadas em sinais de impulsos ou de contagem. Cria uma interface entre o dispositivo de medição e um sistema de leitura remota sem fios, permitindo a captura e o fornecimento seguros de dados de consumo para análises posteriores, mesmo em estruturas de sistema complexas.

Dados técnicos do adaptador de impulsos sem fios, tipo EMS-RPA-1-REDAC

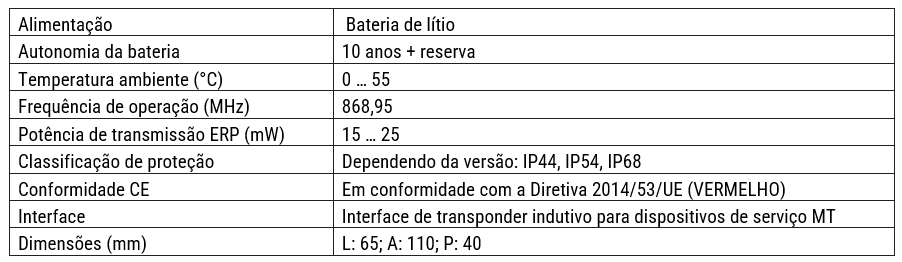

General specifications of the EMS-RPA-1-REDAC wireless pulse adapter

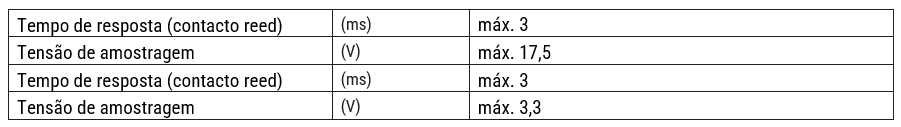

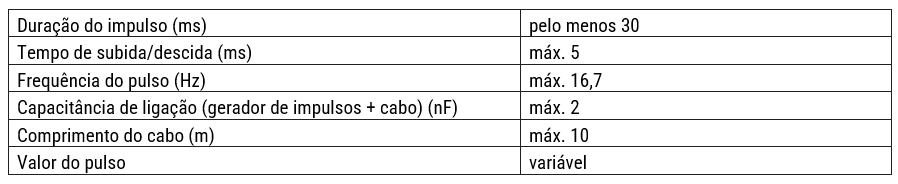

Especificações técnicas da entrada de impulsos para o adaptador de impulsos sem fios tipo EMS-RPA-1-REDAC

A classe de proteção IP do contador de água sem fios EMS-REDAC da Woltman é EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO.

Os contadores de água com classificação IP65 são particularmente adequados para ambientes que exigem maior robustez e resistência ao pó e à água. São ideais para o funcionamento em condições ambientais exigentes, onde o dispositivo requer proteção adicional contra a entrada de água e poeira. Além de estarem equipados com um transmissor de impulsos, os contadores de água da série MWN Nubis da Woltman — disponíveis na versão IP65 ou com registador IP65 — podem também ser operados com módulos de comunicação ótica e indutiva da série EMS-APT-KOM-MOD, graças aos seus discos codificadores indutivos ou óticos integrados.

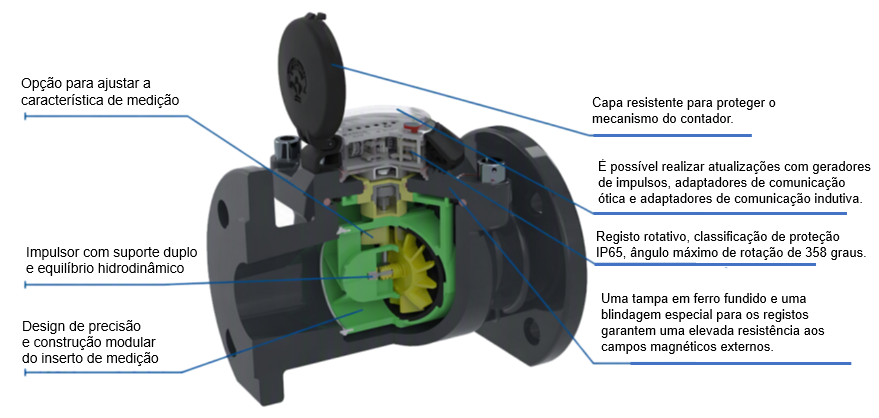

Corte transversal de um contador de água de grande escala Woltman Tipo EMS-APT-MWN-NUBIS-IP65ZW-IMP-REDAC-RADIO

Fiabilidade do contador de água Woltman EMS-APT-MWN-NUBIS-IP65ZW-IMP-REDAC-RADIO

O contador de água Woltman EMS-APT-MWN-NUBIS-IP65ZW-IMP-REDAC-RADIO destaca-se pelo seu design robusto e comprovado, concebido para um desempenho fiável na operação diária. Os principais fatores que contribuem para o seu elevado desempenho e longa vida útil incluem a utilização de materiais modernos e a engenharia sofisticada de componentes críticos.

A vida útil é prolongada pelo fabrico de componentes de elevado desgaste — como rolamentos e pivôs — com uma resistência superior ao desgaste. Além disso, o contador de água apresenta uma estrutura de superfície otimizada, concebida especificamente para minimizar a resistência ao fluxo. Isto garante uma operação altamente eficiente do impulsor, enquanto a placa de vedação oferece uma vedação estável e durável. O design incorpora também um impulsor hidrodinamicamente equilibrado; isto contribui significativamente para uma medição suave e estável e melhora o desempenho global ao longo do ciclo de vida do contador de água.

Para garantir que as tensões mecânicas não comprometem o mecanismo de contagem, a unidade está efetivamente protegida contra danos mecânicos.

Além disso, aplica-se a conformidade com as seguintes normas e padrões:

• EN 14154-1:2005+A2:2011 (Requisitos gerais)
• EN 14154-2:2005+A2:2011 (Instalação e condições de utilização)
• EN 14154-3:2005+A2:2011 (Métodos e equipamentos de ensaio)
• EN ISO 4064-1:2017 (Requisitos metrológicos e técnicos)
• EN ISO 4064-2:2017 (Métodos de ensaio)
• EN ISO 4064-5:2017 (Condições de instalação)

Além disso, está disponível documentação relevante para o contador, incluindo:

• Certificado de exame de tipo da UE (água fria)
• Certificado do instituto nacional de higiene e WRAS (para os materiais utilizados no tipo MWN 5, demonstrando aprovação para contacto com água potável)
• Classificação das condições ambientais climáticas: Classe B de acordo com a norma EN-ISO 4064-1:2014(E)
• Classificação dos requisitos ambientais mecânicos: Classe M1 de acordo com a Diretiva 2014/32/UE
• Classificação dos requisitos ambientais eletromagnéticos: Classes E1, E2 de acordo com a norma EN-ISO 4064:2014 e a Diretiva 2014/32/UE

Cross-section of a Woltman large-scale water meter with a horizontal impeller axis (parallel Woltman, WP type)

Diagrama de perda de pressao dos contadores de água Woltman da série MWN Nubis..

Curva de erro típica para os contadores de água Woltman da série MWN Nubis.
