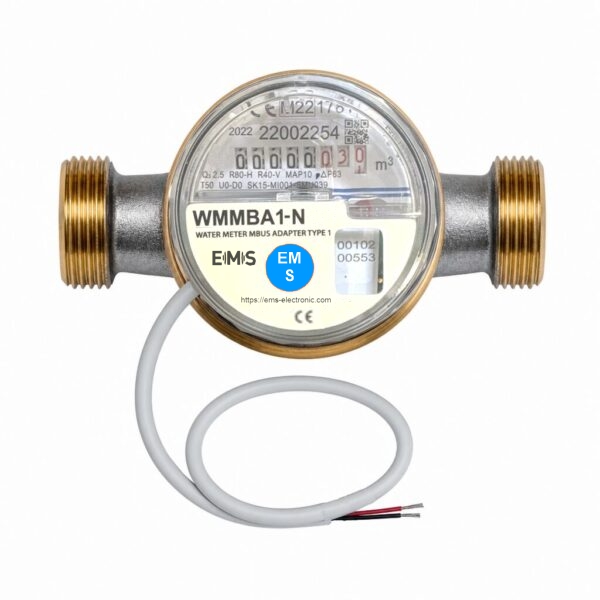

Medidor de água de apartamento de montagem em superfície com módulo M-Bus instalado de fábrica EMS-ETW-ECO-WG-TWO-ONE-MODUMESS-MBUS
O contador de água para apartamentos M-BUS EMS-ETW-ECO-WG-TWO-ONE-MODUMESS-MBUS é um contador de água universal de superfície com adaptador M-BUS integrado de fábrica, tipo EMS-WMMBA1-N, adequado para praticamente qualquer aplicação.
O contador de água para apartamentos de montagem em superfície EMS-ETW-ECO-WG-TWO-ONE-MODUMESS-MBUS é a solução inovadora e completa para medições precisas e fiáveis do consumo de água.
O EMS-ETW-ECO-WG-TWO-ONE-MODUMESS-MBUS é o contador de água de superfície ideal para soluções modernas de gestão de edifícios. Com um módulo M-Bus integrado de fábrica, este contador oferece uma conectividade de primeira classe com o moderno sistema de leitura remota de contadores com fios M-Bus, sendo particularmente adequado para utilização a longo prazo em instalações prediais complexas. O seu design preparado para o futuro permite uma fácil integração nos sistemas de medição existentes e proporciona uma faturação precisa e eficiente do consumo de água. Graças à sua elevada flexibilidade, o contador de água EMS-ETW-ECO-WG-TWO-ONE-MODUMESS-MBUS é adequado tanto para instalação horizontal como vertical, adaptando-se facilmente a diferentes condições de construção. As robustas características técnicas do medidor permitem o funcionamento numa gama de temperaturas de 0,1 a 90 °C, sendo adequado para uma grande variedade de aplicações – tanto em edifícios residenciais como comerciais. Modularidade e adaptabilidade são características essenciais deste medidor – o módulo M-Bus integrado de fábrica pode ser substituído, se necessário, por um módulo de impulsos de acordo com a norma DIN 43864, um módulo de rádio sem fios M-Bus OMS, um módulo de rádio REDAC ou um módulo de rádio LORA. Isto permite uma solução personalizada para cada necessidade e garante a máxima flexibilidade na monitorização do consumo de água.
Vantagens para as empresas de gestão imobiliária e para os administradores de edifícios:
- Leitura eficiente do contador sem visitas especiais: O contador permite a leitura remota de forma prática e sem complicações através de um sistema M-Bus com fios, mesmo em apartamentos desocupados. Isto elimina visitas presenciais desnecessárias e custos adicionais para as empresas de gestão imobiliária.
- Utilização otimizada dos recursos: Ao eliminar a necessidade de agendamento de visitas para apartamentos de difícil acesso, os esforços administrativos são minimizados, poupando tempo e dinheiro.
- Eliminação das estimativas de consumo: O EMS-ECO-WG-TWO-ONE-MODUMESS-MBUS garante que as estimativas de consumo de água já não são necessárias graças à sua capacidade de leitura remota através de M-Bus – mesmo quando os residentes não estão presentes. Isto garante que a cobrança permanece precisa e transparente em todos os momentos.
- Cobrança precisa e sem conflitos: O registo preciso e contínuo do consumo de água ao longo do ano garante uma cobrança justa e transparente e reduz as disputas entre inquilinos e proprietários.
- • Investimento a longo prazo: Graças à sua permutabilidade com módulos adicionais, o contador oferece uma solução sustentável que pode ser adaptada a requisitos futuros, garantindo assim que o seu investimento se mantém rentável a longo prazo.
O EMS-ECO-WG-TWO-ONE-MODUMESS-MBUS é o medidor perfeito para propriedades modernas que valorizam a eficiência, a precisão e a flexibilidade. Com este dispositivo, escolhe uma solução preparada para o futuro na monitorização do consumo de água, que não só reduz os custos, como também simplifica significativamente a gestão.
O EMS-ECO-WG-TWO-ONE-MODUMESS-MBUS é o medidor ideal para a medição precisa de água potável fria e quente.
O medidor está homologado para uma gama de temperaturas de 0,1 a 90 °C e, por isso, pode ser utilizado tanto como medidor de água fria como medidor de água quente.
É identificado como medidor de água fria ou medidor de água quente com um autocolante vermelho ou azul, respetivamente.
Graças à sua tecnologia de funcionamento a seco, é adequado não só para casas particulares, mas também para utilização em edifícios comerciais e áreas industriais. Com uma vasta gama de modelos, o medidor satisfaz uma variedade de requisitos e oferece uma solução fiável para instalações de pequena e grande dimensão.
Alta fiabilidade de digitalização e deteção da direção do fluxo
A leitura indutiva do ponteiro de modulação através de uma bobina, realizada pelo adaptador eletrónico M-Bus EMS-WMMBA-1-N, garante uma contagem extremamente fiável e síncrona no módulo de comunicação M-Bus. Este módulo também possui deteção de direção do fluxo. Em caso de fluxo negativo (fluxo inverso), os impulsos são novamente transmitidos apenas após a direção correta do fluxo ser estabelecida e a última contagem ter sido excedida.
O contador de água M-Bus EMS-ECO-WG-TWO-ONE-MODUMESS-MBUS é perfeito para aplicações exigentes.
Quer se trate de casas particulares ou de grandes instalações comerciais e industriais, o contador de água residencial EMS-ECO-WG-TWO-ONE-MODUMESS-MBUS oferece uma medição fiável e precisa do consumo de água em qualquer cenário. Combinando tecnologia inovadora com modularidade prática, este medidor representa uma solução de longo prazo e preparada para o futuro para a gestão imobiliária e hídrica moderna.
O hidrómetro mecânico de base tipo EMS-ECO-WG-TWO-ONE-MODUMESS constitui a base estável para o hidrómetro M-Bus EMS-ECO-WG-TWO-ONE-MODUMESS-MBUS.
O contador de água residencial mecânico de jato único tipo EMS-ECO-WG-TWO-ONE-MODUMESS constitui a base estável e fiável para o contador de água eletrónico M-Bus EMS-ETW-ECO-WG-TWO-ONE-MODUMESS-MBUS.
Como um medidor mecânico totalmente a seco com acoplamento magnético para transmissão do movimento rotativo, garante uma medição precisa e duradoura do consumo de água.
Este design totalmente a seco mantém o mecanismo de medição completamente isolado do fluxo de água. Isto garante não só uma vida útil excecionalmente longa, mas também uma precisão de medição excecionalmente elevada.
A operação a seco evita depósitos e garante que o medidor funciona de forma fiável em todas as condições.
O princípio avançado de acoplamento magnético permite a transmissão precisa e segura do movimento rotativo sem que a água entre na área de medição. Esta tecnologia garante uma elevada resistência ao desgaste.
A transmissão precisa do movimento rotativo do mecanismo de medição para o contador através de acoplamento magnético garante resultados de medição fiáveis em todos os momentos..
Flexibilidade e versatilidade graças ao medidor de água de base mecânica EMS-ECO-WG-TWO-ONE-MODUMESS.
O contador de água mecânico EMS-ECO-WG-TWO-ONE-MODUMESS é ideal para a medição precisa de água potável fria e quente. Graças à sua tecnologia de funcionamento a seco, é adequado não só para casas particulares, mas também para utilização em edifícios comerciais e áreas industriais. Com uma vasta gama de modelos, o medidor satisfaz diversas necessidades e oferece uma solução fiável tanto para pequenas como para grandes instalações.
No entanto, a sua verdadeira vantagem reside na sua flexibilidade: este medidor constitui a base para a expansão para as modernas tecnologias de leitura remota e comunicação.
Com a sua construção robusta e excelente precisão de medição, o EMS-ECO-WG-TWO-ONE-MODUMESS não só fornece uma base fiável para a operação diária, como também permite a fácil integração de um módulo M-Bus.
Este módulo M-Bus (modelo EMS-WMMBA1-N) já vem instalado de fábrica, parametrizado e selado no modelo EMS-ECO-WG-TWO-ONE-MODUMESS-MBUS.
Isto transforma o contador num componente poderoso de um sistema digital de leitura de contadores em rede. Esta solução orientada para o futuro permite o registo eficiente, sem erros e com uma ótima relação custo-benefício do consumo de água – seja para casas particulares, edifícios comerciais ou aplicações industriais.
Dados técnicos do contador básico mecânico (contador de água para apartamentos tipo EMS-ECO-WG-TWO-ONE-MODUMESS)
Classe metrológica R80-H / R50-V
Classe metrológica R80-H / R50-V
| Tipo: | Pedido nº.. | Tamanho nominal Q3, m³/h | Polegada | Comprimento L mm | Altura H mm | Peso kg | Código EAN |
| EMS-ECO-WG-TWO-ONE-MODUMESS | EMS-25200 | 1,6 | 1/2“ | 110 | 65 | 0,44 | 4029376252000 |
| EMS-25201 | 2,5 | 1/2“ | 60 | 65 | 0,44 | 4029376252017 | |
| EMS-25002 | 2,5 | 1/2“ | 80 | 65 | 0,42 | 4029376250020 | |
| EMS-25003 | 2,5 | 1/2“ | 110 | 65 | 0,46 | 402937625003 | |
| EMS-25005 | 4 | 3/4“ | 130 | 65 | 0,54 | 4029376250051 |
Classe metrológica R160-H / R63-V
| Tipo: | Pedido nº.. | Tamanho nominal Q3, m³/h | Polegada | Comprimento L mm | Altura H mm | Peso kg | Código EAN |
| EMS-ECO-WG-TWO-ONE-MODUMESS | EMS-21002 | 2,5 | 1/2“ | 80 | 65 | 0,44 | 4029376210024 |
| EMS-21003 | 2,5 | 1/2“ | 110 | 65 | 0,44 | 4029376210031 | |
| EMS-21005 | 4 | 3/4“ | 130 | 65 | 0,44 | 4029376210055 |
Curva de perda de pressão do medidor de base mecânica EMS-ECO-WG-TWO-ONE-MODUMESS
Curva de erro do contador mecânico de base EMS-ECO-WG-TWO-ONE-MODUMESS
Dados técnicos e informações sobre o contador de água de superfície para apartamentos com módulo M-Bus integrado tipo EMS-ETW-ECO-WG-TWO-ONE-MODUMESS-MBUS, com adaptador M-Bus com fios já instalado de fábrica tipo EMS-WMMBA1-N.
O adaptador M-Bus EMS-WMMBA1-N para leitura remota de contadores de água Modumess permite a atualização conveniente dos sistemas existentes e estabelece novos padrões na tecnologia e desempenho M-Bus.

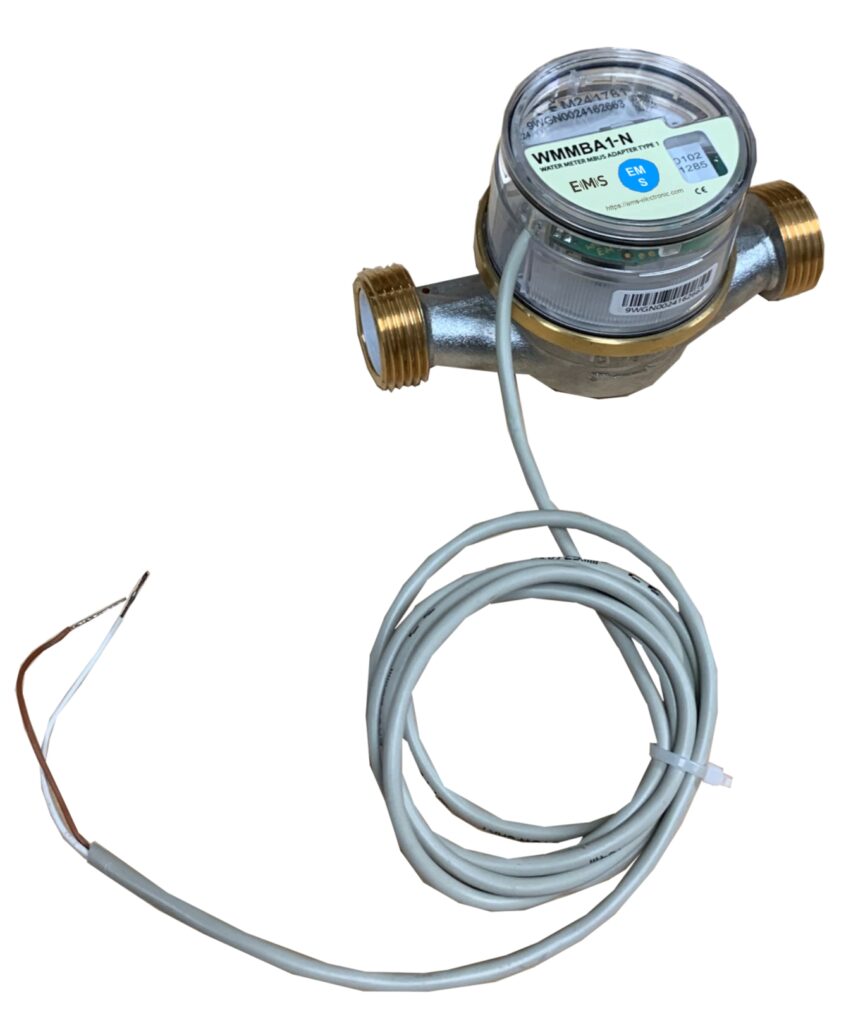

Quando opera na rede M-Bus, o adaptador M-Bus EMS-WMMBA1-N é alimentado pela rede. Uma bateria integrada garante a continuidade da medição mesmo durante breves interrupções na rede M-Bus. O módulo M-Bus está equipado com um cabo de 2 fios. O módulo liga-se a uma rede M-Bus através dos fios castanho e branco.
O adaptador M-Bus EMS-WMMBA1-N oferece a máxima flexibilidade na leitura do contador, permitindo múltiplas leituras de consumo de água ao longo do dia. Isto proporciona mais flexibilidade no planeamento da recolha de dados de consumo e na cobrança dos custos de aquecimento e operação. Mesmo sistemas complexos de gestão de energia, que frequentemente exigem dados de consumo atualizados diariamente, podem ser implementados desta forma.
Aplicação do módulo compacto M-Bus tipo EMS-WMMBA1-N com leitura indutiva para contadores de água EMS Modumess (com contador modular do tipo Modularis).
O adaptador EMS M-Bus tipo EMS-WMMBA1-N consiste numa unidade eletrónica que deteta e armazena indutivamente a leitura do contador. O módulo transmite o número do contador, a leitura, o caudal e diversas informações operacionais. Estes dados são recuperados por um mestre M-Bus (por exemplo, a unidade central EMS M-Bus tipo MTMBUS-CE1 ou as unidades centrais M-Bus com acesso web tipo Weblog-120 ou Weblog-250). Os módulos M-Bus EMS-WMMBA-1-N são concebidos principalmente para a leitura otimizada de dados de consumo e de contadores através de uma rede M-Bus cablada.
Funcionalidades:
- A leitura indutiva protege contra a adulteração magnética
- Dois fios de saída com proteção contra inversão de polaridade
- Detecção da direcção do fluxo
- Registo de eventos e alarmes
- Compatível com M-Bus de acordo com a norma EN 13757
- Grau de proteção IP 65
- Longa vida útil até 20 anos graças às baterias substituíveis ou à renovação de fábrica.
Especificações técnicas do módulo EMS M-Bus tipo EMS-WMMBA-1
| Parâmetros | Valor |
| Vida útil | > 12 anos |
| Bateria de reserva | Pilha primária de lítio Varta (Varta CR 1/2 AA) |
| Vida útil sem ligação M-BUS | aprox. 2 anos |
| Consumo de corrente | < 1,5 mA (carga de 1 barramento) |
| Caudal máximo | 30.000 litros/h |
| Leitura do disco do sensor | Detecção indutiva por meio de bobinas |
| Detecção de caudal/reverso | Sincronizado com o contador, mesmo durante o fluxo inverso |
| Taxa de dados no M-BUS | 2400 baud, comutável para 300 baud |
| Endereço primário | 0-250 (atribuível pelo utilizador) |
| Endereço secundário (ID/número do dispositivo) | 0-8 dígitos (atribuídos pelo utilizador) como número de série na entrega |
| Número de fusão | 0-8 dígitos (atribuídos pelo utilizador) como número de série na entrega |
| Classe de proteção | IP 65/IP 68 |
| Cabo de ligação | 1 cabo (2×0,25 mm²) |
| Comprimento do cabo | 1 m para IP 65, 2 m para IP 68 |
| Referência de normas | Os protocolos implementados cumprem os requisitos das normas EN 1434, EN 13757-2 e EN 13757-3. |
| EMC | EN 55011, EN 61326-1, EN 61123-1, EN 61000-4-20, EN 61000-4-3, EN 61000-4-4, EN 61000-4-6 |
| Marca de teste | CE |
| Posição de instalação | Qualquer |
