Contor de apă Woltman wireless REDAC, tip EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO

Contorul de apă Woltman wireless REDAC (model EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO) este un contor de apă cu turbină de tip Woltman și mecanism uscat, cu ax orizontal al rotorului, echipat cu un adaptor wireless REDAC (model EMS-RPA-1-REDAC) conectat din fabrică la ieșirea de impulsuri.

Contoarele de apă Woltman din seria Nubis impresionează printr-o evoluție constantă și continuă, în care au fost integrate cele mai moderne soluții constructive și tehnice. Drept urmare, contoarele de apă Woltman din seria Nubis nu doar că au o durată de viață deosebit de lungă, dar se remarcă și printr-o robustețe excepțională.

Datorită construcției speciale a mecanismului de măsurare, contoarele Woltman din seria Nubis prezintă o rezistență ridicată la eventualele efecte ale câmpurilor magnetice puternice. Un alt aspect important în utilizarea practică este flexibilitatea extremă a dispozitivelor din seria Nubis. Contoarele Woltman din seria Nubis sunt proiectate și fabricate în conformitate cu directivele MID și cu standardele EN 14154, ISO 4064 și OIML R49. Domeniul de măsurare al acestor contoare este conceput pentru aplicații cu un raport de măsurare de până la R200, fiind astfel adecvate pentru o gamă largă de condiții de operare.

Domeniul de aplicare al contoarelor de apă Woltman (tip EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO)

Contoarele de apă Woltman din seria Nubis sunt concepute pentru utilizarea în rețelele de alimentare industriale și sunt adecvate pentru măsurarea consumului atât de apă rece, cât și de apă caldă. Acestea acoperă domenii de temperatură de până la 50°C pentru apa rece și până la 130°C pentru apa caldă.

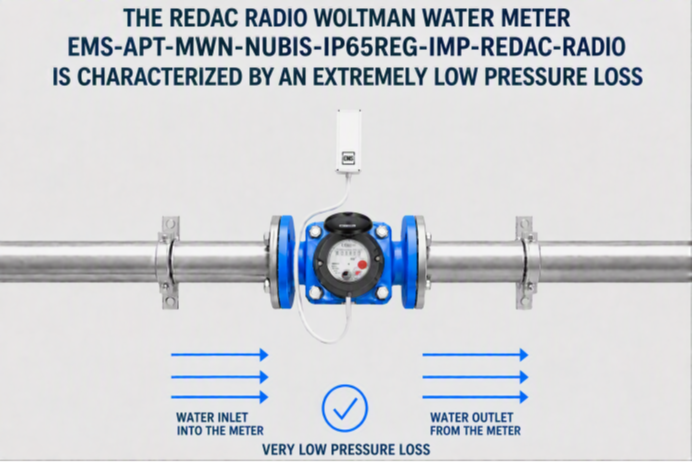

Un accent deosebit se pune pe eficiența în funcționare; prin urmare, contoarele din seria Nubis sunt proiectate astfel încât să genereze pierderi de presiune reduse. Acest lucru asigură o măsurare fiabilă – chiar și în cazul unor debite relativ constante și ridicate – fără a exercita o solicitare suplimentară inutilă asupra sistemului de conducte. Presiunea maximă de lucru admisă este de 16 bari, ceea ce permite utilizarea acestora în instalații și condiții de operare solicitante.

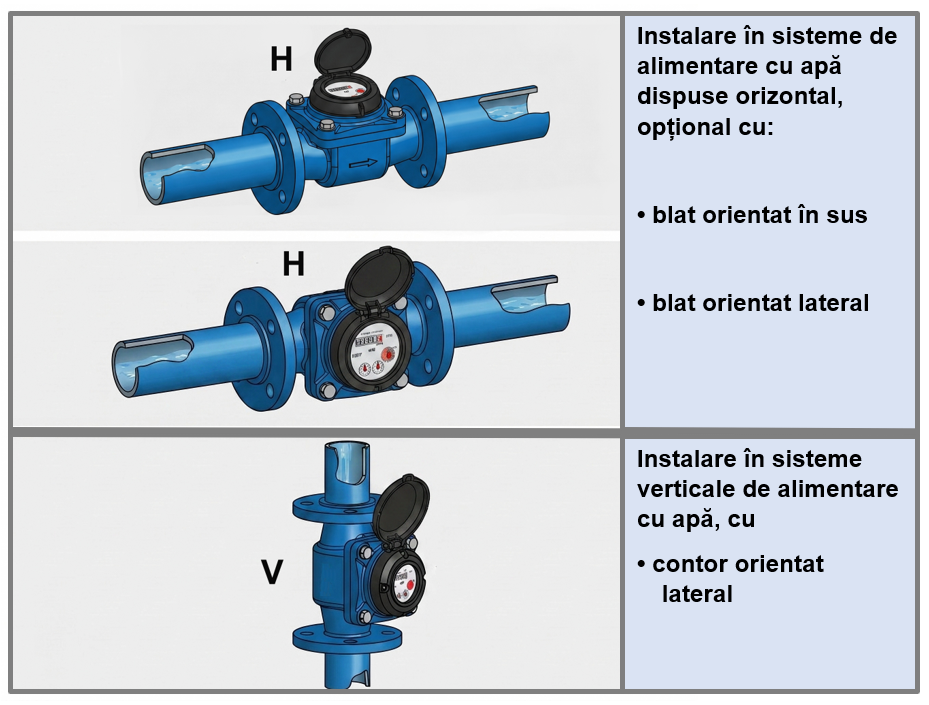

Poziții de instalare și montare

Designul permite instalarea în sisteme de alimentare cu apă dispuse orizontal, opțional cu:

• cadranul orientat în sus (H) sau
• cadranul orientat lateral (H)

Este posibilă și instalarea pe verticală. În acest caz, montajul se realizează cu cadranul orientat lateral (V). Astfel, contorul poate fi adaptat flexibil la condițiile specifice de instalare.

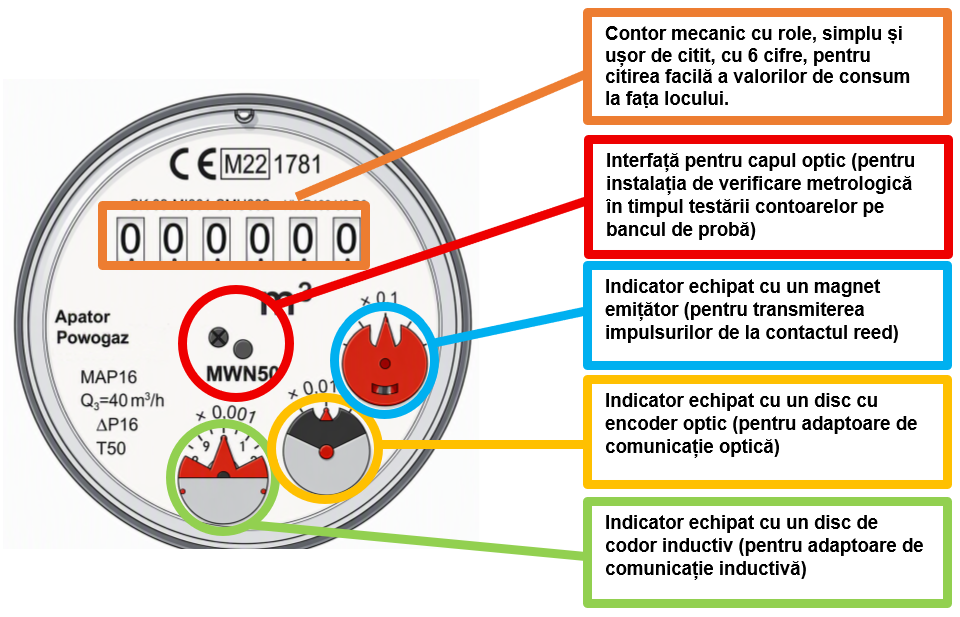

Citirea contoarelor

Utilizarea unui contor mecanic rotativ permite citirea manuală și simplă a valorilor direct de pe cadran, chiar și în diverse poziții de montare. Acest lucru simplifică monitorizarea operațională și facilitează procesele de întreținere sau de citire a contorului.

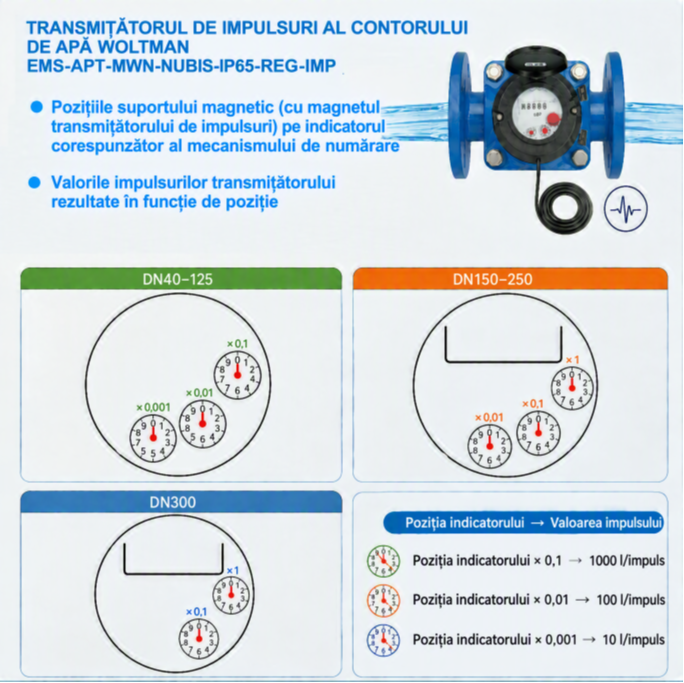

Generatorul de impulsuri pentru contorul Woltman tip MWN Nubis

Transmițătorul de impulsuri pentru contorul de apă MWN Nubis Woltman servește drept interfață esențială pentru citirea de la distanță și pentru integrarea contorului în sisteme moderne de citire la distanță, precum sistemul radio MT-REDAC. Transmițătorul transformă datele de măsurare înregistrate de contorul de apă în impulsuri electrice care reprezintă consumul de apă în funcție de volum. Astfel, se creează o bază simplă, robustă și ușor de integrat pentru înregistrarea digitală a datelor privind consumul.

În practică, acest lucru înseamnă că, imediat ce apa circulă prin contor și acesta înregistrează volumul corespunzător, emițătorul de impulsuri generează continuu impulsuri la un interval definit. Aceste semnale pot fi ulterior prelucrate de dispozitive de evaluare sau module de comunicație adecvate, precum adaptorul radio pentru impulsuri EMS-RPA1-REDAC. Astfel, se asigură transmiterea fiabilă și analiza sistematică a datelor de consum, fără a fi necesară citirea manuală directă la fața locului.

Generatorul de impulsuri al contorului de apă de mare capacitate MWN Nubis Woltmann asigură nu doar înregistrarea locală a debitului de apă măsurat, ci și transmiterea sistematică a datelor către sisteme moderne de achiziție a acestora. Astfel, se creează premisele unei contorizări fiabile a consumului și ale unei integrări durabile în infrastructurile existente.

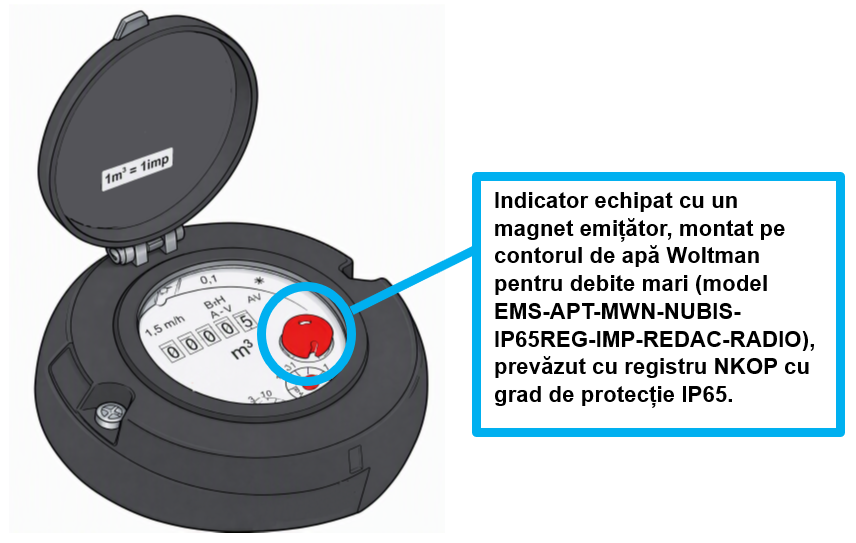

Imaginea prezintă generatorul de impulsuri, care are forma unui contact reed capsulat, poziționat în imediata apropiere a mecanismului de numărare sau a cilindrului ce conține magnetul.

Adaptorul de impulsuri radio REDAC EMS-RPA-1-REDAC

Adaptorul de impuls radio EMS-RPA1-REDAC este proiectat pentru a capta datele de puls de la contorul de apă Woltman EMS-APT-MWN-NUBIS conectat și pentru a le transmite fără fir către sistemul radio EMS-REDAC. În esență, adaptorul EMS-RPA-1-REDAC captează impulsurile emise de apometrul Woltman, le totalizează și înmulțește rezultatul cu valoarea pulsului programată. În plus, unitatea fizică a mediului măsurat este stocată în adaptorul EMS-RPA-1-REDAC.

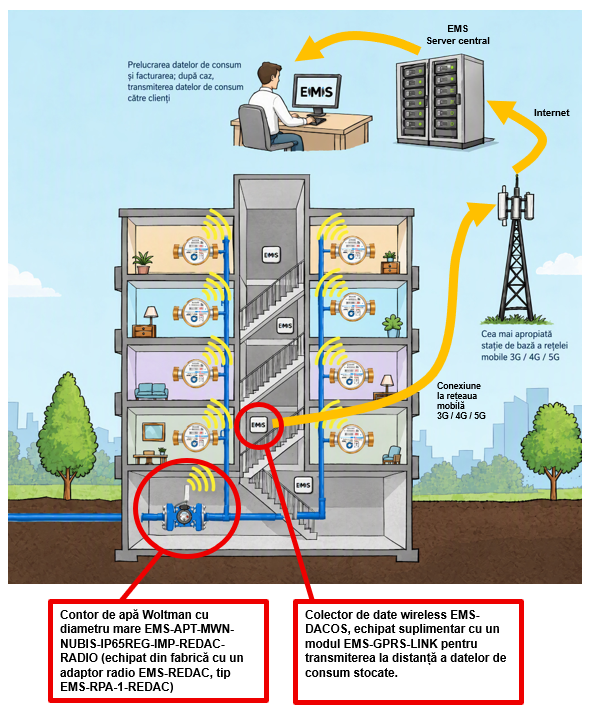

La intervale de timp specifice, predefinite, adaptorul de impuls radio EMS-RPA-1-REDAC transmite apoi telegrame radio care conțin valorile de consum stocate către cel mai apropiat colector de date radio (EMS-DACOS) din rețeaua fără fir EMS-REDAC.

Adaptorul de impuls radio EMS-RPA-1-REDAC permite citirea de la distanță fără o conexiune directă prin cablu între contor și sistemul de citire.

Acest lucru face ca adaptorul de impuls radio EMS-RPA-1-REDAC să fie deosebit de potrivit pentru scenarii care implică modernizarea punctelor de măsurare existente sau în care integrarea fără fir oferă avantaje economice și organizaționale.

Adaptorul de impulsuri radio EMS-RPA-1-REDAC procesează semnalul de puls al contorului și îl convertește în date de transmisie corespunzătoare – în special, telegrame radio EMS-REDAC. Acestea sunt apoi transmise prin intermediul conexiunii wireless desemnate către sistemul radio EMS-REDAC, permițând ca datele de consum să fie transferate în mod fiabil către sistemul de citire la distanță și achiziție de date EMS-REDAC.

Transmisia wireless reduce eforturile de instalare și întreținere prin eliminarea – sau cel puțin simplificând semnificativ – cerințele complexe de cablare. În același timp, punctul de măsurare își păstrează funcționalitatea de bază, deoarece adaptorul doar evaluează și transmite semnalul de impuls. În funcție de configurație, adaptorul pentru impulsuri radio EMS-RPA-1-REDAC acceptă integrarea în sistemele existente de monitorizare a consumului, ajutând la colectarea datelor mai eficientă, mai fiabilă și mai sigură pentru viitor.

În practică, adaptorul de impuls radio EMS-RPA-1-REDAC este astfel o soluție ideală pentru aplicațiile inteligente de subcontorizare bazate pe semnale de puls sau de numărare. Acesta creează o interfață între dispozitivul de măsurare și un sistem de citire la distanță fără fir, permițând capturarea și furnizarea în siguranță a datelor de consum pentru analize ulterioare, chiar și în cadrul structurilor complexe ale sistemului.

Date tehnice pentru adaptorul wireless de impulsuri, tip EMS-RPA-1-REDAC

Specificații generale ale adaptorului de impulsuri wireless EMS-RPA-1-REDAC

Specificații tehnice ale intrării de impulsuri pentru adaptorul wireless de impulsuri tip EMS-RPA-1-REDAC

Clasa de protecție IP a contorului de apă Woltman wireless EMS-REDAC, tip EMS-APT-MWN-NUBIS-IP65REG-IMP-REDAC-RADIO

Contoarele de apă cu grad de protecție IP65 sunt deosebit de potrivite pentru medii care necesită o robustețe sporită și rezistență la praf și apă. Acestea sunt ideale pentru utilizarea în condiții de mediu solicitante, unde dispozitivul necesită o protecție suplimentară împotriva pătrunderii apei și a prafului. Pe lângă faptul că sunt dotate cu un emițător de impulsuri, contoarele de apă Woltman din seria MWN Nubis — disponibile în varianta IP65 sau cu un mecanism de înregistrare IP65 — pot funcționa și cu module de comunicație optice și inductive din seria EMS-APT-KOM-MOD, datorită discurilor encodoare inductive sau optice integrate.

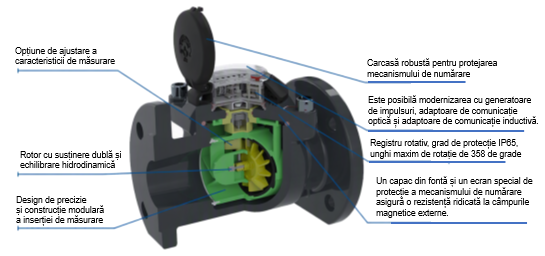

Secțiune transversală a unui contor de apă Woltman de capacitate mare Tip EMS-APT-MWN-NUBIS-IP65ZW-IMP-REDAC-RADIO

Fiabilitatea contorului de apă Woltman EMS-APT-MWN-NUBIS-IP65ZW-IMP-REDAC-RADIO

Contorul de apă Woltman EMS-APT-MWN-NUBIS-IP65ZW-IMP-REDAC-RADIO se remarcă prin designul său robust și dovedit, conceput pentru o funcționare fiabilă în regim cotidian. Printre factorii cheie care contribuie la performanța ridicată și la durata lungă de viață se numără utilizarea unor materiale moderne și proiectarea avansată a componentelor critice.

Durata de viață este prelungită prin fabricarea componentelor supuse unei uzuri intense – precum lagărele și pivoții – din materiale cu rezistență superioară la uzură. În plus, contorul dispune de o structură a suprafeței optimizată, concepută special pentru a minimiza rezistența la curgere. Aceasta asigură o funcționare extrem de eficientă a rotorului, în timp ce placa de etanșare garantează o etanșare stabilă și durabilă. De asemenea, designul include un rotor echilibrat hidrodinamic; acest aspect contribuie semnificativ la o măsurare fluidă și stabilă, îmbunătățind performanța generală pe întreaga durată de viață a contorului.To ensure that mechanical stresses do not compromise the counting mechanism, the unit is effectively protected against mechanical damage.

În plus, se aplică conformitatea cu următoarele norme și standarde:

• EN 14154-1:2005+A2:2011 (cerințe generale)
• EN 14154-2:2005+A2:2011 (Instalare și condiții de utilizare)
• EN 14154-3:2005+A2:2011 (Metode și echipamente de testare)
• EN ISO 4064-1:2017 (Cerințe metrologice și tehnice)
• EN ISO 4064-2:2017 (Metode de testare)
• EN ISO 4064-5:2017 (Condiții de instalare)

În plus, este disponibilă documentația relevantă pentru contor, inclusiv:

1. Certificat de examinare de tip UE (apă rece)
2. Certificat emis de institutul național de igienă și de WRAS (pentru materialele utilizate la modelul MWN 5, care atestă aprobarea pentru contactul cu apa potabilă)
3. Clasificare în funcție de condițiile climatice de mediu: Clasa B, în conformitate cu standardul EN-ISO 4064-1:2014(E)
4. Clasificare în funcție de cerințele mecanice de mediu: Clasa M1, în conformitate cu Directiva 2014/32/UE
5. Clasificare în funcție de cerințele electromagnetice de mediu: Clasele E1, E2, în conformitate cu standardul EN-ISO 4064:2014 și Directiva 2014/32/UE

Einstufung elektromagnetischer Umweltanforderungen Klassen E1, E2 gemäß EN-ISO 4064:2014 und der Richtlinie 2014/32/EU

Secțiune transversală printr-un contor de apă de mare capacitate de tip Woltman cu ax orizontal al rotorului (tip Woltman paralel, tip WP)

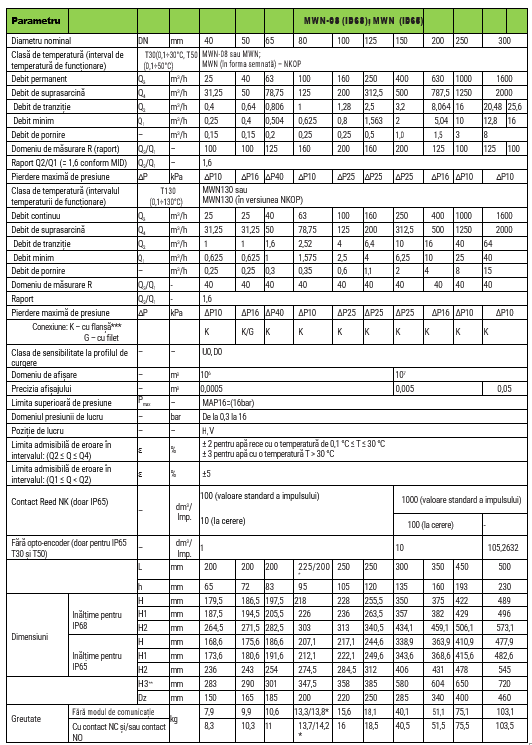

Dimensiunile contoarelor de apă Woltman din seria MWN Nubis, cu totalizator IP65 și ieșire de impulsuri REED.

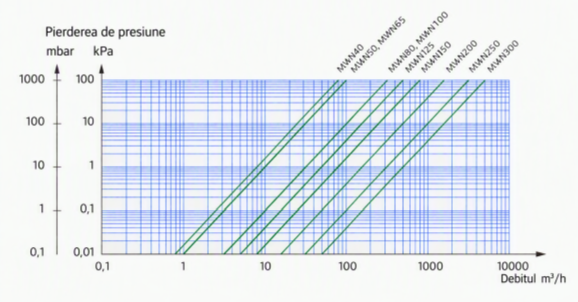

Diagrama pierderii de presiune a contorilor de apă Woltman din seria MWN Nubis

Curba tipică de eroare pentru contoarele de apă Woltman din seria MWN Nubis.
