EMS-FLOW-STAR-U – Tehnologie de nouă generație pentru măsurarea ultrasonică a debitului volumetric
Îndeplinește cele mai înalte cerințe metrologice în infrastructurile complexe de încălzire și răcire cu unitatea de măsurare a debitului cu ultrasunete EMS-FLOW-STAR-U:
În lumea actuală, în care optimizarea energetică a infrastructurii reprezintă o prioritate majoră, măsurarea precisă a debitului constituie fundamentul oricărui sistem profesional de gestionare a energiei. Senzorul ultrasonic de debit EMS-FLOW-STAR-U a fost dezvoltat pentru a îndeplini cele mai riguroase standarde de măsurare în cadrul infrastructurilor complexe de încălzire și răcire. Prin utilizarea tehnologiei ultrasonice avansate, EMS-FLOW-STAR-U depășește limitările contoarelor mecanice convenționale, oferind o platformă de viitor pentru contorizarea energiei termice – fie că este vorba despre rețele extinse de termoficare, sisteme locale de alimentare cu căldură sau circuite industriale solicitante de răcire a proceselor.
Principiul fizic de funcționare al unității ultrasonice de măsurare a volumului EMS-FLOW-STAR-U

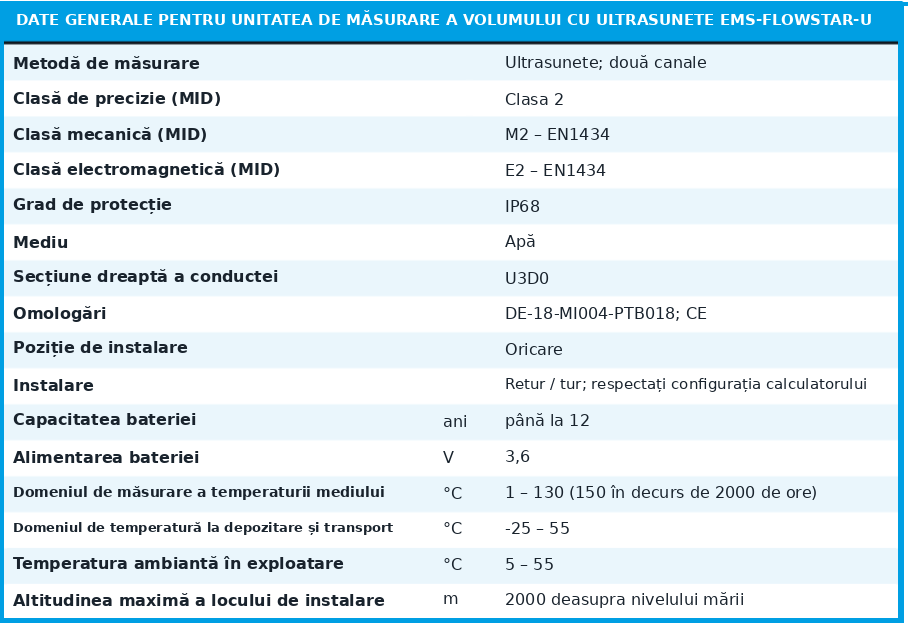

Componenta principală a sistemului EMS-FLOW-STAR-U este un sistem de măsurare cu ultrasunete cu două canale și rezoluție înaltă, bazat pe principiul timpului de tranzit. Spre deosebire de contoarele convenționale cu turbină sau de tip Woltman – care măsoară debitul cu ajutorul unei componente mecanice ce obstrucționează fluxul fluidului – EMS-FLOW-STAR-U nu prezintă nicio barieră mecanică.
Acest aspect are un impact major asupra eficienței operaționale: absența componentelor mecanice elimină complet uzura lagărelor și a angrenajelor, fenomen inevitabil în cazul contoarelor mecanice. Acest avantaj tehnologic asigură o precizie de măsurare constantă pe întreaga perioadă de calibrare.
Certificarea conform Directivei Europene privind Instrumentele de Măsurare 2014/32/UE (MID) – mai exact, încadrarea în Clasa de precizie 2 conform standardului EN 1434 – confirmă precizia și fiabilitatea ridicate ale senzorilor cu ultrasunete EMS-FLOW-STAR-U.
În plus, unitățile EMS-FLOW-STAR-U îndeplinesc cerințele mecanice riguroase ale Clasei M2 și cerințele electromagnetice ale Clasei E2 (conform EN 1434), garantând o funcționare fiabilă în medii industriale solicitante.
Dimensionarea, flexibilitatea și limitele de aplicare fizică ale unității cu ultrasunete EMS-FLOW-STAR-U pentru măsurarea volumului
Designul unității ultrasonice de măsurare a debitului volumetric EMS-FLOW-STAR-U vizează o versatilitate maximă în utilizare, pentru a răspunde cerințelor diverse ale tehnologiei moderne de automatizare a clădirilor și a proceselor.

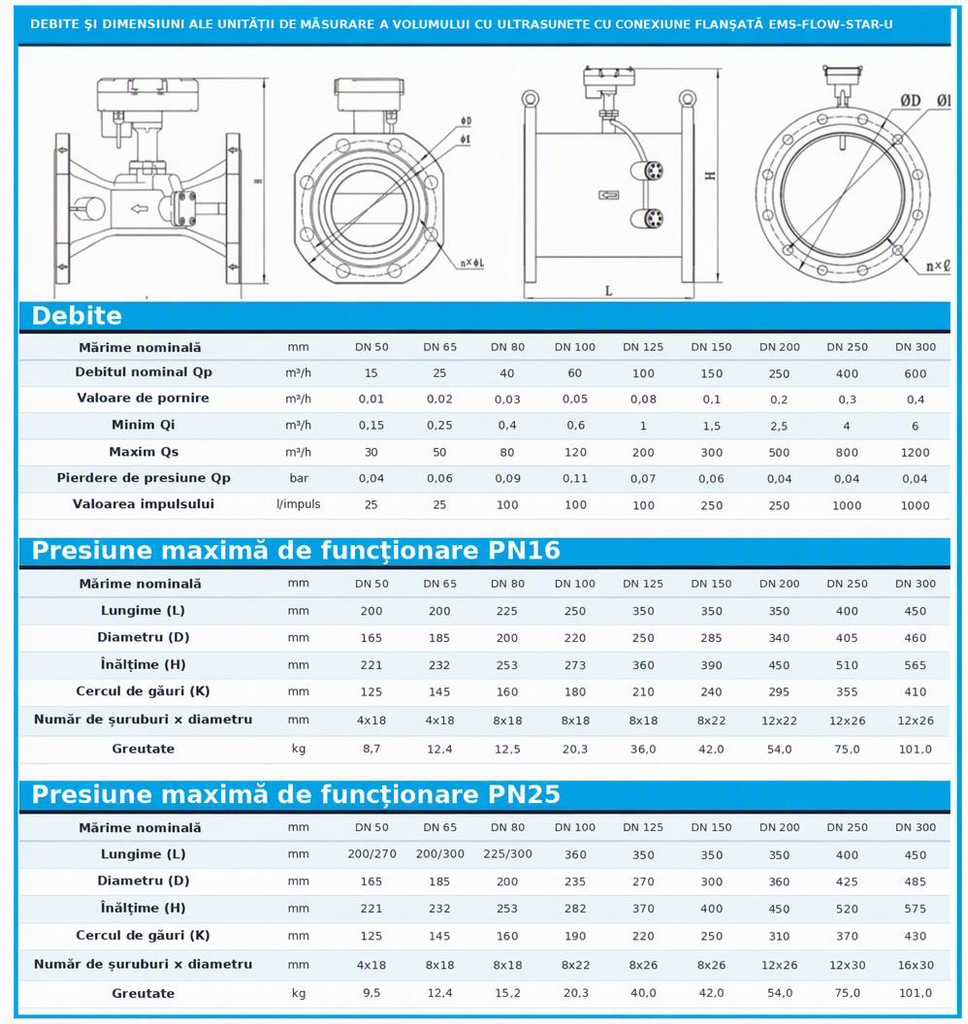

• Scalabilitatea diametrelor nominale: Sistemul este disponibil într-o gamă de dimensiuni de la DN 50 la DN 300, acoperind debite (Qp) cuprinse între 15 m³/h și 600 m³/h. Acest lucru permite implementarea unor proiecte variate – de la mici stații de transfer până la mari noduri de distribuție industrială – utilizând o tehnologie unitară.

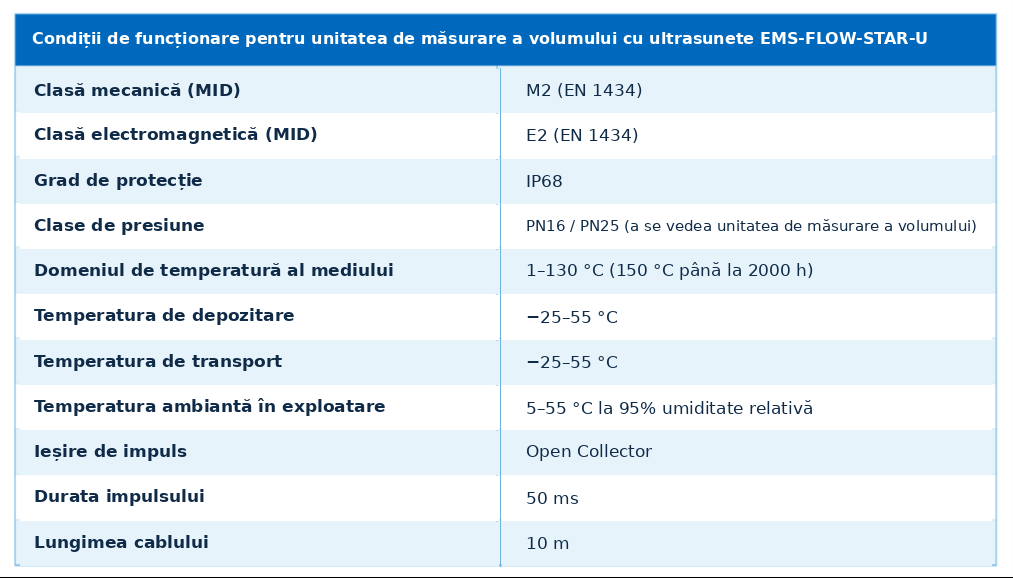

• Gestionarea temperaturii: Unitatea de măsurare a debitului este specificată pentru un interval de temperatură a fluidului cuprins între 1°C și 130°C. Pentru situații care implică solicitări termice – precum întreținerea sistemului sau ciclurile de dezinfecție termică – dispozitivul este proiectat să reziste la temperaturi de până la 150°C, în regim de funcționare pe termen scurt, de până la 2.000 de ore.
• Rezistență la presiune: În funcție de proiectarea specifică a sistemului, sunt disponibile certificări pentru clasele de presiune PN 16 sau PN 25, permițând integrarea în siguranță în rețelele de încălzire de înaltă presiune.
• Rezistență la condiții geografice și climatice: Dispozitivele sunt proiectate pentru temperaturi ambientale cuprinse între 5°C și 55°C și rămân pe deplin funcționale la o umiditate relativă de până la 95%. Precizia măsurătorilor este menținută chiar și în medii extreme, gradul de protecție IP68 asigurând o protecție completă împotriva pătrunderii umezelii. Dispozitivele pot funcționa fără restricții la altitudini de până la 2.000 de metri deasupra nivelului mării, iar depozitarea și transportul în condiții de siguranță sunt posibile la temperaturi cuprinse între -25°C și 55°C.
Procesarea semnalului, tehnologia de interfață și conectarea la sistem a unității de măsurare ultrasonică a debitului volumetric EMS-FLOW-STAR-U
Senzorul de debit cu ultrasunete EMS-FLOW-STAR-U funcționează ca o componentă de măsurare a debitului de înaltă precizie în cadrul unui sistem mai amplu de contorizare a energiei. Comunicarea cu un calculator de nivel superior se realizează prin intermediul unei ieșiri de impulsuri de tip colector deschis, standardizată conform normei EN 1434-2.

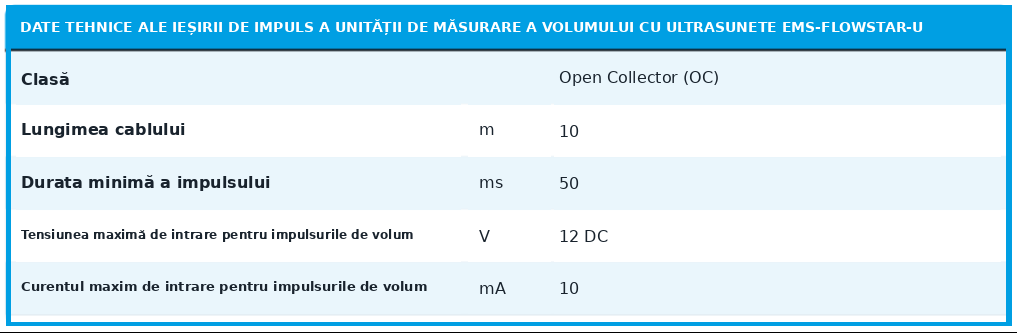

Ieșirea de impulsuri a unității ultrasonice de măsurare a volumului EMS-FLOW-STAR-U (în conformitate cu EN 1434-2)

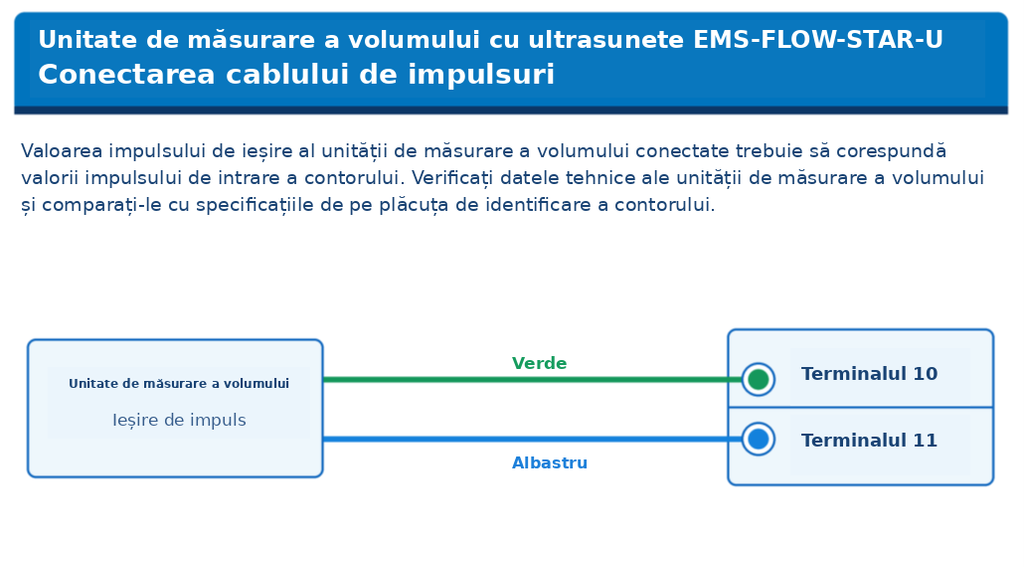

Pentru a asigura o transmisie fiabilă a semnalului, unitatea de măsurare a volumului cu ultrasunete EMS-FLOW-STAR-U este optimizată pentru o durată minimă a impulsului de 50 de milisecunde. Din punct de vedere electric, EMS-FLOW-STAR-U este proiectată pentru o tensiune de intrare maximă de 12 V c.c. și un curent de intrare maxim de 10 mA pentru impulsurile de volum. Conexiunea dintre unitatea de măsurare a volumului EMS-FLOW-STAR-U și unitatea de măsură se realizează prin intermediul unui cablu preasamblat de 10 metri (inclus), permițând o instalare flexibilă și profesională în imediata apropiere a punctului de măsurare.
Strategie de alimentare cu energie și de întreținere pentru unitatea de măsurare ultrasonică a volumului EMS-FLOW-STAR-U
Frecvența intervențiilor de întreținere reprezintă un factor critic pentru operarea eficientă din punctul de vedere al costurilor a infrastructurii de contorizare. Unitatea ultrasonică de măsurare a volumului EMS-FLOW-STAR-U răspunde acestei cerințe printr-un sistem de alimentare extrem de optimizat. Alimentarea sa autonomă, asigurată de o baterie cu litiu de 3,6 V, permite o durată de funcționare de până la 12 ani. Această durată corespunde intervalelor legale de etalonare pentru componentele contoarelor de energie termică, eliminând astfel practic necesitatea lucrărilor de întreținere – cu excepția înlocuirilor obligatorii impuse de ciclurile de etalonare.
Instalare, punere în funcțiune și siguranță în exploatare
Instalarea sistemului EMS-FLOW-STAR-U trebuie înțeleasă ca un proces care respectă standarde tehnice stricte, pentru a menține integritatea achiziției de date metrologice.
• Pregătire: Înainte de punerea în funcțiune, conducta trebuie spălată pentru a elimina eventualele corpuri străine sau depuneri. În timpul instalării, trebuie acordată o atenție deosebită sensului de curgere a fluidului. Sensul de curgere indicat este ușor de identificat datorită săgeții marcate pe carcasa contorului. Acest aspect este extrem de important, deoarece o instalare inversă duce la erori semnificative de măsurare.
• Aspecte hidraulice: Pentru a proteja sistemul împotriva loviturii de berbec, ordinea în care se deschid și se închid robinetele de izolare este critică: robinetul situat în amonte de unitatea de măsurare trebuie deschis lent înainte de acționarea dispozitivului de închidere din aval de contor.
• Situații speciale de instalare: În cazul montajului vertical, instalarea trebuie realizată astfel încât apa să circule de jos în sus, asigurând astfel umplerea completă a tubului de măsurare. Pentru configurațiile de conducte în formă de „U”, dispozitivul trebuie poziționat în punctul cel mai de jos al cotului, astfel încât bulele de aer să fie eliminate prin flotabilitate și să nu afecteze sistemul de senzori.
• Conformitate legală: Toate sigiliile aplicate în fabrică pentru protejarea datelor relevante pentru calibrare trebuie să rămână intacte. Orice deteriorare a acestora va anula inevitabil valabilitatea calibrării și garanția producătorului.
• Manipularea componentelor electronice: Tehnologia pe bază de litiu utilizată în bateriile integrate necesită o manipulare atentă. Este interzisă expunerea la temperaturi de peste 80°C, scurtcircuitarea sau deschiderea mecanică a unității bateriei. De asemenea, trebuie evitate lucrările de sudură în imediata apropiere a unității instalate, deoarece cuplajul inductiv sau generarea de căldură pot cauza daune ireparabile componentelor electronice.
Respectarea recomandărilor AGFW FW-510 și VDI 2035 privind calitatea apei asigură menținerea stabilității măsurătorilor dispozitivului EMS-FLOW-STAR-U pe întreaga sa durată de viață. Datorită conformității robuste cu standardele EMC, unitatea ultrasonică de măsurare a debitului EMS-FLOW-STAR-U garantează o funcționare precisă și lipsită de interferențe, chiar și în medii industriale expuse la niveluri ridicate de perturbații electrice sau magnetice.
