EMS-FLOW-STAR-U – Tecnologia di misurazione volumetrica a ultrasuoni di ultima generazione
Soddisfa i più elevati requisiti metrologici nelle complesse infrastrutture di riscaldamento e raffreddamento con l’unità di misurazione del flusso a ultrasuoni EMS-FLOW-STAR-U:
Nel mondo odierno, in cui l’ottimizzazione energetica delle infrastrutture è una priorità assoluta, la misurazione precisa del flusso costituisce la base di qualsiasi sistema professionale di gestione energetica. Il sensore di portata a ultrasuoni EMS-FLOW-STAR-U è stato sviluppato per soddisfare gli standard di misurazione più rigorosi nelle complesse infrastrutture di riscaldamento e raffreddamento. Grazie all’utilizzo di una tecnologia a ultrasuoni avanzata, l’EMS-FLOW-STAR-U supera i limiti dei contatori meccanici convenzionali, offrendo una piattaforma a prova di futuro per la misurazione dell’energia termica, sia nelle vaste reti di teleriscaldamento, sia nei sistemi locali di fornitura di calore, sia nei circuiti di raffreddamento dei processi industriali più esigenti.
Il principio di funzionamento fisico dell’unità di misurazione volumetrica a ultrasuoni EMS-FLOW-STAR-U
Il componente principale dell’EMS-FLOW-STAR-U è un sistema di misurazione a ultrasuoni a doppio canale ad alta risoluzione basato sul principio del tempo di transito. A differenza dei misuratori a girante o Woltman convenzionali — che misurano la portata utilizzando un componente meccanico che ostacola il flusso del fluido — l’EMS-FLOW-STAR-U non presenta alcuna barriera meccanica.
Ciò ha un impatto significativo sull’efficienza operativa: l’assenza di componenti meccanici elimina completamente l’usura di cuscinetti e ingranaggi, inevitabile nei misuratori meccanici. Questo vantaggio tecnologico garantisce una precisione di misura costante per l’intero periodo di taratura.
La certificazione ai sensi della Direttiva europea sugli strumenti di misura 2014/32/UE (MID) — in particolare la Classe di precisione 2 secondo la norma EN 1434 — conferma l’elevata precisione e affidabilità dei sensori a ultrasuoni EMS-FLOW-STAR-U.
Inoltre, le unità EMS-FLOW-STAR-U soddisfano i rigorosi requisiti meccanici della Classe M2 e quelli elettromagnetici della Classe E2 (secondo la norma EN 1434), garantendo un funzionamento affidabile in ambienti industriali esigenti.
Dimensionamento, flessibilità e limiti fisici di impiego del misuratore di portata volumetrica a ultrasuoni EMS-FLOW-STAR-U
Il design dell’unità di misurazione volumetrica a ultrasuoni EMS-FLOW-STAR-U è concepito per garantire la massima versatilità di impiego, al fine di soddisfare le diverse esigenze della moderna tecnologia di controllo degli edifici e dei processi.

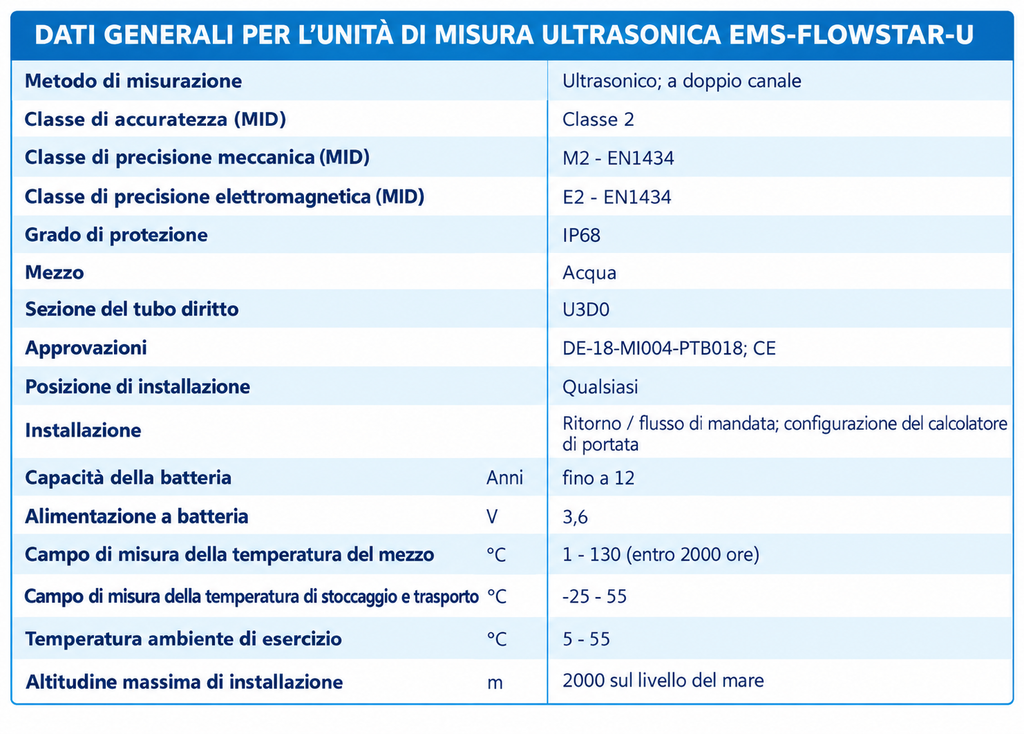

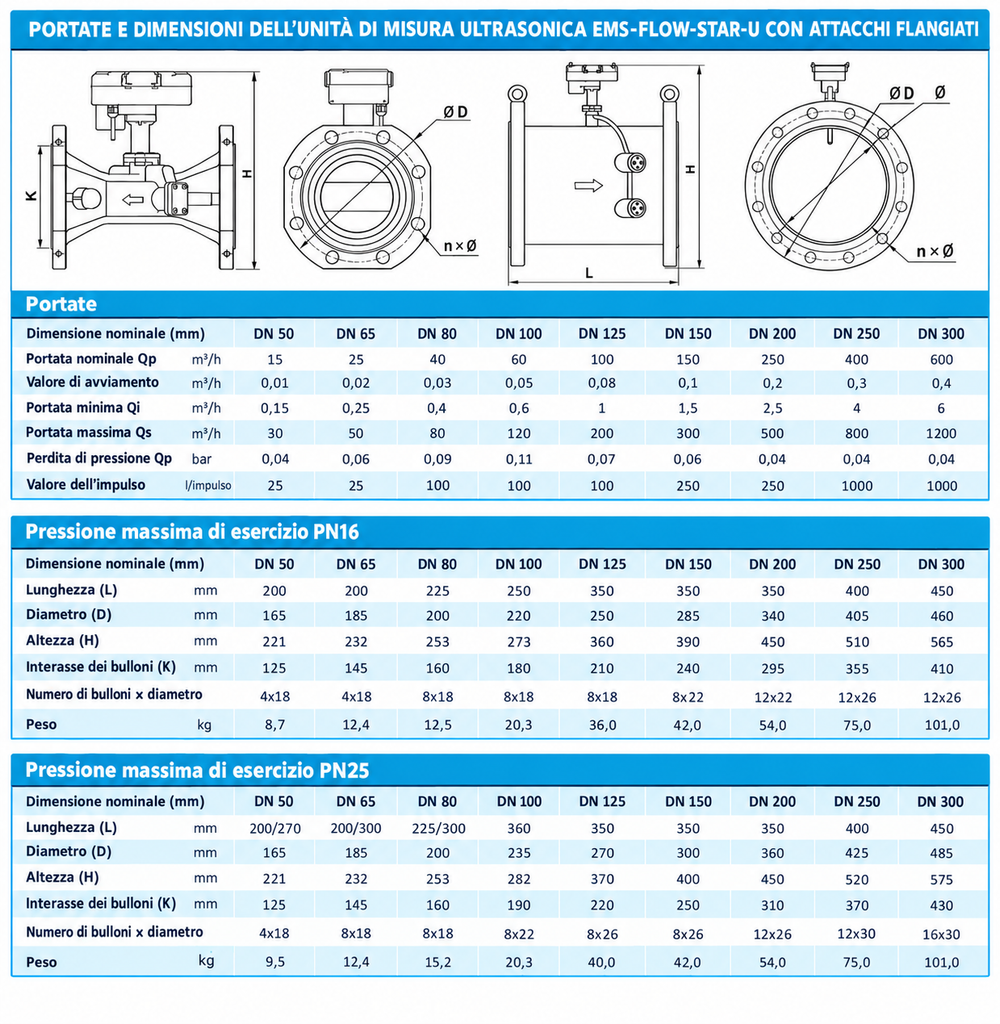

- Scalabilità dei diametri nominali: il sistema è disponibile in una gamma di dimensioni che va da DN 50 a DN 300, coprendo portate (Qp) da 15 m³/h fino a 600 m³/h. Ciò consente la realizzazione di progetti che spaziano dalle piccole stazioni di trasferimento ai grandi hub di distribuzione industriale utilizzando una tecnologia unificata.

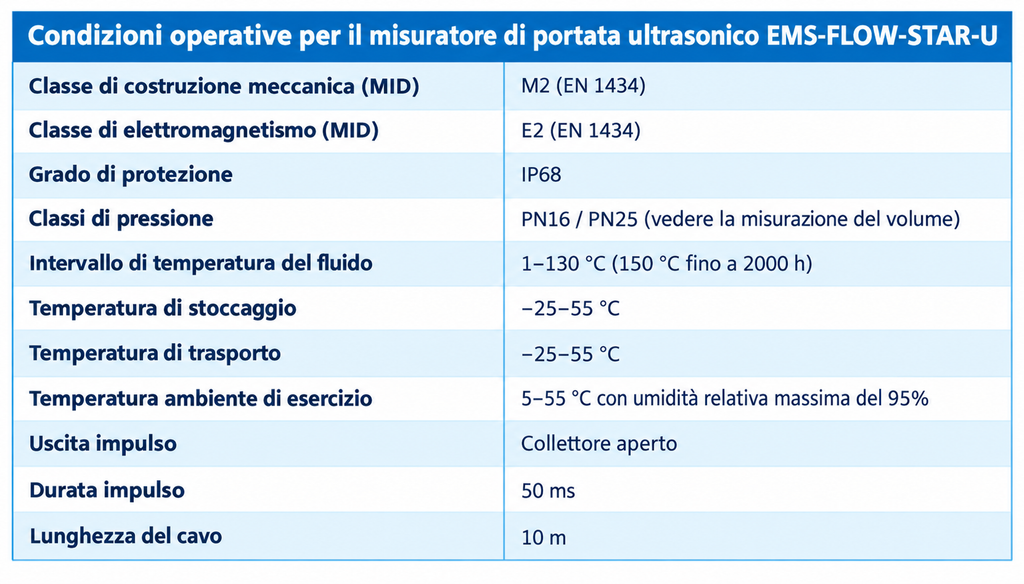

- Gestione della temperatura: l’unità di misurazione della portata è specificata per un intervallo di temperatura del fluido compreso tra 1 °C e 130 °C. In caso di sollecitazioni termiche — quali interventi di manutenzione dell’impianto o cicli di disinfezione termica — il dispositivo è progettato per resistere a temperature fino a 150 °C per un funzionamento a breve termine fino a 2.000 ore.
- Resistenza alla pressione: a seconda della progettazione specifica dell’impianto, sono disponibili certificazioni per le classi di pressione PN 16 o PN 25, che consentono un’integrazione sicura nelle reti di riscaldamento ad alta pressione.
- Resistenza alle condizioni geografiche e climatiche: i dispositivi sono progettati per temperature ambiente comprese tra 5 °C e 55 °C e rimangono pienamente funzionanti con livelli di umidità relativa fino al 95%. La precisione di misura è garantita anche in ambienti estremi, grazie al grado di protezione IP68 che assicura una protezione completa contro l’ingresso di umidità. Il funzionamento senza limitazioni è consentito ad altitudini fino a 2.000 metri sul livello del mare, mentre lo stoccaggio e il trasporto in sicurezza sono possibili a temperature comprese tra -25 °C e 55 °C.
Elaborazione del segnale, tecnologia di interfaccia e collegamento al sistema dell’unità di misurazione volumetrica a ultrasuoni EMS-FLOW-STAR-U

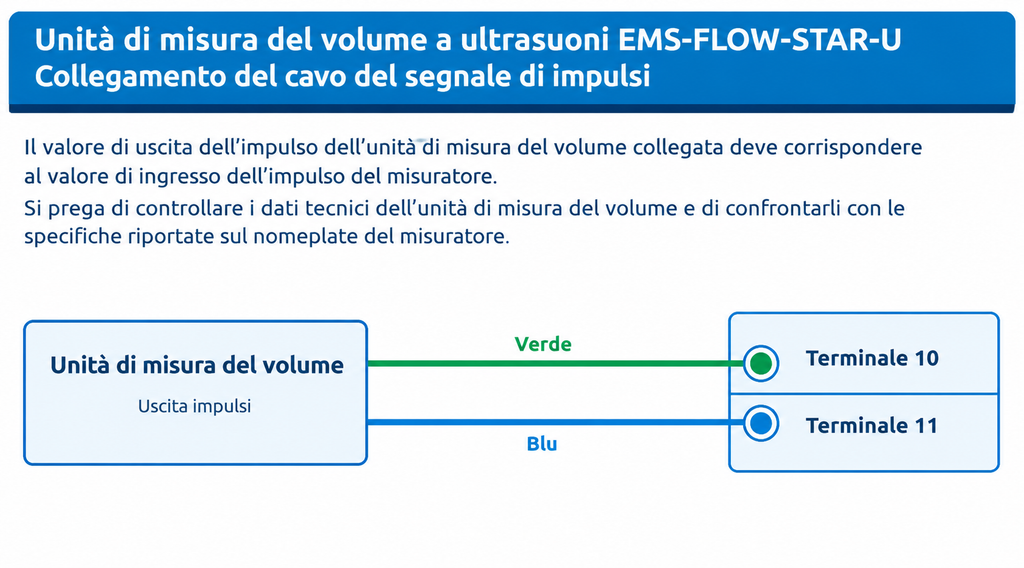

Il sensore di flusso a ultrasuoni EMS-FLOW-STAR-U funge da componente di misurazione del flusso ad alta precisione all’interno di un sistema di misurazione dell’energia più ampio. La comunicazione con un’unità di calcolo di livello superiore avviene tramite un’uscita a impulsi a collettore aperto, standardizzata secondo la norma EN 1434-2.

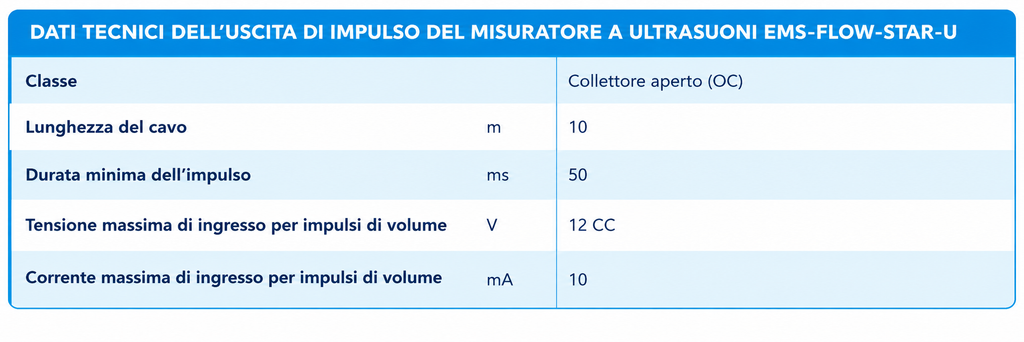

L’uscita a impulsi dell’unità di misurazione del volume a ultrasuoni EMS-FLOW-STAR-U (conforme alla norma EN 1434-2)
Per garantire una trasmissione affidabile del segnale, l’unità di misurazione del volume a ultrasuoni EMS-FLOW-STAR-U è ottimizzata per una durata minima dell’impulso di 50 millisecondi. Dal punto di vista elettrico, l’EMS-FLOW-STAR-U è progettato per una tensione di ingresso massima di 12 V CC e una corrente di ingresso massima di 10 mA per gli impulsi di volume. Il collegamento tra l’unità di misurazione del volume EMS-FLOW-STAR-U e l’unità di misura avviene tramite un cavo da 10 metri in dotazione e già assemblato, che consente un’installazione flessibile e professionale nelle immediate vicinanze del punto di misura.
Strategia di alimentazione energetica e manutenzione per l’unità di misurazione volumetrica a ultrasuoni EMS-FLOW-STAR-U
La frequenza degli interventi di manutenzione è un fattore fondamentale per garantire un funzionamento economicamente efficiente dell’infrastruttura di misurazione. L’unità di misurazione volumetrica a ultrasuoni EMS-FLOW-STAR-U risolve questo problema grazie a un sistema di alimentazione altamente ottimizzato. La sua alimentazione autonoma, garantita da una batteria al litio da 3,6 V, consente una durata operativa fino a 12 anni. Tale durata è in linea con i periodi di taratura previsti dalla legge per i componenti dei contatori di calore, eliminando così praticamente la necessità di manutenzione, ad eccezione degli intervalli obbligatori di sostituzione previsti dalla taratura.
Installazione, messa in servizio e sicurezza operativa
L’installazione dell’EMS-FLOW-STAR-U va intesa come un processo che rispetta rigorosi standard tecnici al fine di garantire l’integrità dell’acquisizione dei dati metrologici.
- Preparazione: prima della messa in servizio, la tubazione deve essere lavata per rimuovere corpi estranei o depositi. Durante l’installazione, occorre prestare particolare attenzione alla direzione di flusso del fluido. La direzione di flusso specificata è facilmente identificabile grazie alla freccia impressa sull’alloggiamento del contatore. Questo aspetto è di grande importanza, poiché un’installazione invertita comporta errori di misurazione significativi.
- Aspetti idraulici: per proteggere l’impianto dal colpo d’ariete, la sequenza di apertura e chiusura delle valvole di intercettazione è fondamentale: la valvola a monte dell’unità di misurazione deve essere aperta lentamente prima di azionare il dispositivo di intercettazione a valle del contatore.
- Situazioni di installazione particolari: in caso di montaggio verticale, l’installazione deve essere disposta in modo che l’acqua scorra dal basso verso l’alto per garantire che il tubo di misura rimanga completamente pieno. Nel caso di tracciati di tubazioni a forma di U, il dispositivo deve essere posizionato nel punto più basso della curva a U, in modo che le sacche d’aria vengano eliminate per galleggiamento e non influenzino il sistema di sensori.
- Conformità normativa: tutti i sigilli applicati in fabbrica a protezione dei dati rilevanti per la taratura devono rimanere intatti. Qualsiasi danno comporterà inevitabilmente l’annullamento della validità della taratura e della garanzia del produttore.
- Manipolazione dei componenti elettronici: la tecnologia al litio utilizzata nelle batterie integrate richiede un’attenta manipolazione. È vietata l’esposizione a temperature superiori a 80 °C, i cortocircuiti o l’apertura meccanica dell’unità batteria. Allo stesso modo, devono essere evitati lavori di saldatura nelle immediate vicinanze dell’unità installata, poiché l’accoppiamento induttivo o la generazione di calore possono causare danni irreparabili all’elettronica interna.
Il rispetto delle raccomandazioni AGFW FW-510 e VDI 2035 relative alla qualità dell’acqua garantisce il mantenimento della stabilità di misura dell’EMS-FLOW-STAR-U per tutta la sua durata di vita. Grazie alla sua solida conformità alle norme EMC, l’unità di misura volumetrica a ultrasuoni EMS-FLOW-STAR-U assicura un funzionamento preciso e privo di interferenze anche in ambienti industriali soggetti a elevati livelli di interferenze elettriche o magnetiche.
