EMS-FLOW-STAR-U – Tecnología de medición de volumen por ultrasonidos de última generación
Cumpla con los requisitos metrológicos más exigentes en infraestructuras complejas de calefacción y refrigeración con la unidad de medición de caudal por ultrasonidos EMS-FLOW-STAR-U:
En el mundo actual, donde la optimización energética de las infraestructuras es una prioridad absoluta, la medición precisa del caudal constituye la base de cualquier sistema profesional de gestión energética. El sensor de caudal ultrasónico EMS-FLOW-STAR-U se ha desarrollado para cumplir con los estándares de medición más rigurosos en infraestructuras complejas de calefacción y refrigeración. Gracias al uso de tecnología ultrasónica avanzada, el EMS-FLOW-STAR-U supera las limitaciones de los contadores mecánicos convencionales y ofrece una plataforma preparada para el futuro en la medición de energía térmica, ya sea en extensas redes de calefacción urbana, en sistemas locales de suministro de calor o en exigentes circuitos de refrigeración de procesos industriales.
El principio de funcionamiento físico de la unidad de medición de volumen por ultrasonidos EMS-FLOW-STAR-U
El componente principal del EMS-FLOW-STAR-U es un sistema de medición por ultrasonidos de doble canal y alta resolución basado en el principio del tiempo de tránsito. A diferencia de los medidores de impulsor o de Woltman convencionales —que miden el caudal mediante un componente mecánico que obstruye el flujo del medio—, el EMS-FLOW-STAR-U no presenta ninguna barrera mecánica.
Esto tiene un profundo impacto en la eficiencia operativa: la ausencia de componentes mecánicos elimina por completo el desgaste de los cojinetes y engranajes, que es inevitable en los medidores mecánicos. Esta ventaja tecnológica garantiza una precisión de medición constante a lo largo de todo el período de calibración.
La certificación conforme a la Directiva europea sobre instrumentos de medida 2014/32/UE (MID) —concretamente, la clase de precisión 2 según la norma EN 1434— confirma la alta precisión y fiabilidad de los sensores ultrasónicos del EMS-FLOW-STAR-U.
Además, las unidades EMS-FLOW-STAR-U cumplen los rigurosos requisitos mecánicos de la clase M2 y los requisitos electromagnéticos de la clase E2 (según la norma EN 1434), lo que garantiza un funcionamiento fiable en entornos industriales exigentes.

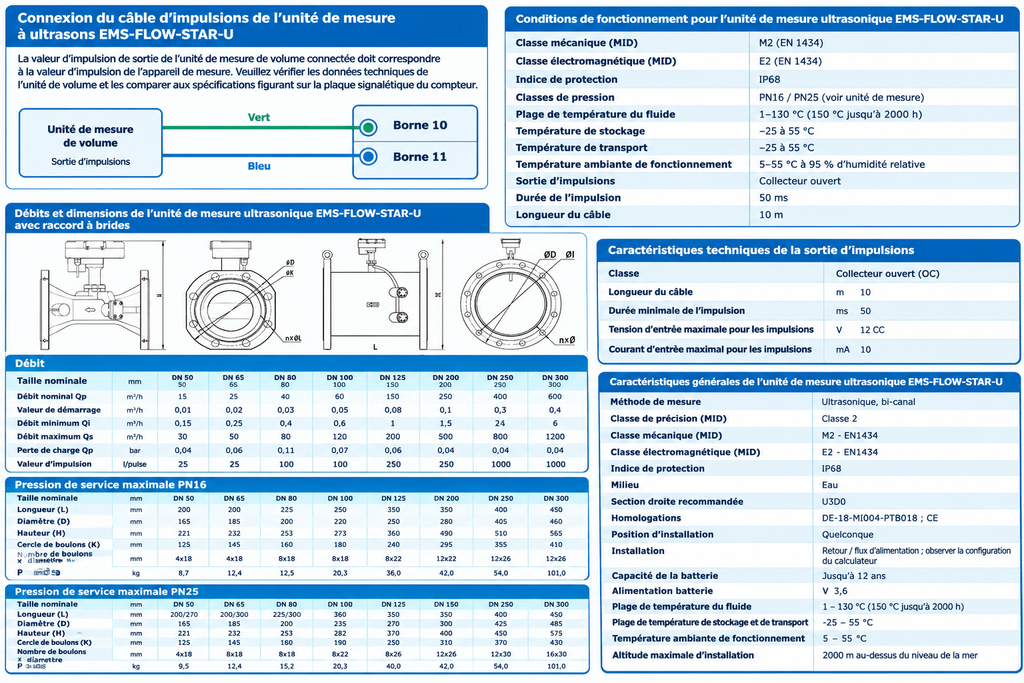

Dimensionamiento, flexibilidad y límites físicos de funcionamiento del medidor de caudal volumétrico por ultrasonidos EMS-FLOW-STAR-U
El diseño de la unidad de medición de volumen por ultrasonidos EMS-FLOW-STAR-U está pensado para ofrecer la máxima versatilidad de aplicación, con el fin de satisfacer los diversos requisitos de la tecnología moderna de control de edificios y procesos.
- Escalabilidad de los diámetros nominales: El sistema está disponible en un rango de tamaños que va desde DN 50 hasta DN 300, cubriendo caudales (Qp) de 15 m³/h hasta 600 m³/h. Esto permite la ejecución de proyectos que van desde pequeñas estaciones de trasvase hasta grandes centros de distribución industrial utilizando una tecnología unificada.
- Gestión de la temperatura: La unidad de medición de caudal está especificada para un rango de temperatura del fluido de entre 1 °C y 130 °C. Para situaciones de estrés térmico —como el mantenimiento del sistema o los ciclos de desinfección térmica—, el dispositivo está diseñado para soportar temperaturas de hasta 150 °C durante un funcionamiento a corto plazo de hasta 2.000 horas.
- Resistencia a la presión: en función del diseño específico del sistema, se dispone de certificaciones para las clases de presión PN 16 o PN 25, lo que permite una integración segura en redes de calefacción de alta presión.
- Resistencia a las condiciones geográficas y climáticas: los dispositivos están diseñados para temperaturas ambiente comprendidas entre 5 °C y 55 °C y siguen siendo plenamente funcionales con niveles de humedad relativa de hasta el 95 %. La precisión de medición se mantiene incluso en entornos extremos, con un grado de protección IP68 que garantiza una protección total contra la entrada de humedad. Se permite un funcionamiento sin restricciones a altitudes de hasta 2.000 metros sobre el nivel del mar, mientras que el almacenamiento y el transporte seguros son posibles a temperaturas que oscilan entre los -25 °C y los 55 °C.
Procesamiento de señales, tecnología de interfaz y conexión del sistema de la unidad de medición de volumen por ultrasonidos EMS-FLOW-STAR-U
El sensor de caudal ultrasónico EMS-FLOW-STAR-U funciona como un componente de medición de caudal de alta precisión dentro de un sistema de medición de energía más amplio. La comunicación con un calculador de nivel superior se realiza a través de una salida de impulsos de colector abierto normalizada según la norma EN 1434-2.
La salida de impulsos de la unidad de medición de volumen por ultrasonidos EMS-FLOW-STAR-U (conforme a la norma EN 1434-2)
Para garantizar una transmisión fiable de la señal, la unidad de medición de volumen por ultrasonidos EMS-FLOW-STAR-U está optimizada para una duración mínima del pulso de 50 milisegundos. Desde el punto de vista eléctrico, el EMS-FLOW-STAR-U está diseñado para una tensión de entrada máxima de 12 V CC y una corriente de entrada máxima de 10 mA para los impulsos de volumen. La conexión entre la unidad de medición de volumen EMS-FLOW-STAR-U y la unidad de medición se establece mediante un cable de 10 metros incluido y premontado, lo que permite una instalación flexible y profesional en las inmediaciones del punto de medición.
Estrategia de suministro energético y mantenimiento para la unidad de medición de volumen por ultrasonidos EMS-FLOW-STAR-U
La frecuencia de las intervenciones de mantenimiento es un factor fundamental para el funcionamiento rentable de la infraestructura de medición. La unidad de medición de volumen por ultrasonidos EMS-FLOW-STAR-U resuelve este problema gracias a un sistema de alimentación eléctrica altamente optimizado. Su alimentación autónoma, proporcionada por una batería de litio de 3,6 V, permite una vida útil de hasta 12 años. Esta duración se ajusta a los períodos de calibración reglamentarios para los componentes de los contadores de calor, lo que elimina prácticamente la necesidad de mantenimiento, salvo en los intervalos obligatorios de sustitución por calibración.
Instalación, puesta en marcha y seguridad operativa
La instalación del EMS-FLOW-STAR-U debe entenderse como un proceso que cumple con estrictas normas técnicas con el fin de mantener la integridad de la adquisición de datos metrológicos.
- Preparación: Antes de la puesta en servicio, es necesario purgar la tubería para eliminar objetos extraños o sedimentos. Durante la instalación, hay que prestar especial atención a la dirección del flujo del fluido. La dirección de flujo especificada se identifica fácilmente mediante la flecha estampada en la carcasa del contador. Este punto reviste gran importancia, ya que una instalación invertida provoca errores de medición significativos.
- Aspectos hidráulicos: Para proteger el sistema contra los golpes de ariete, la secuencia en la que se abren y se cierran las válvulas de cierre es fundamental: la válvula situada aguas arriba de la unidad de medición debe abrirse lentamente antes de accionar el dispositivo de cierre situado aguas abajo del contador.
- Situaciones especiales de instalación: En el caso de montaje vertical, la instalación debe disponerse de tal forma que el agua fluya de abajo hacia arriba para garantizar que el tubo de medición permanezca completamente lleno. En el caso de trazados de tuberías en forma de U, el dispositivo debe colocarse en el punto más bajo del codo en U, de modo que las bolsas de aire se eliminen por flotabilidad y no afecten al sistema de sensores.
- Cumplimiento normativo: Todos los precintos aplicados en fábrica para proteger los datos relevantes para la calibración deben permanecer intactos. Cualquier daño anulará inevitablemente la validez de la calibración y la garantía del fabricante.
- Manipulación de los componentes electrónicos: La tecnología de litio utilizada en las baterías integradas requiere una manipulación cuidadosa. Queda prohibida la exposición a temperaturas superiores a 80 °C, los cortocircuitos o la apertura mecánica de la unidad de batería. Del mismo modo, deben evitarse los trabajos de soldadura en las inmediaciones de la unidad instalada, ya que el acoplamiento inductivo o la generación de calor pueden causar daños irreparables a la electrónica interna.
El cumplimiento de la recomendación FW-510 de la AGFW y de la norma VDI 2035 en materia de calidad del agua garantiza que la estabilidad de medición del EMS-FLOW-STAR-U se mantenga durante toda su vida útil. Gracias a su sólido cumplimiento de las normas de compatibilidad electromagnética (EMC), la unidad de medición de volumen por ultrasonidos EMS-FLOW-STAR-U garantiza un funcionamiento preciso y sin interferencias, incluso en entornos industriales sujetos a altos niveles de interferencias eléctricas o magnéticas.
