Principiul de funcționare al unui contor cu rotor cu jet unic și funcționare uscată pentru apă potabilă
Principiul de funcționare și proiectarea unui contor cu rotor cu jet unic și funcționare uscată pentru apă potabilă

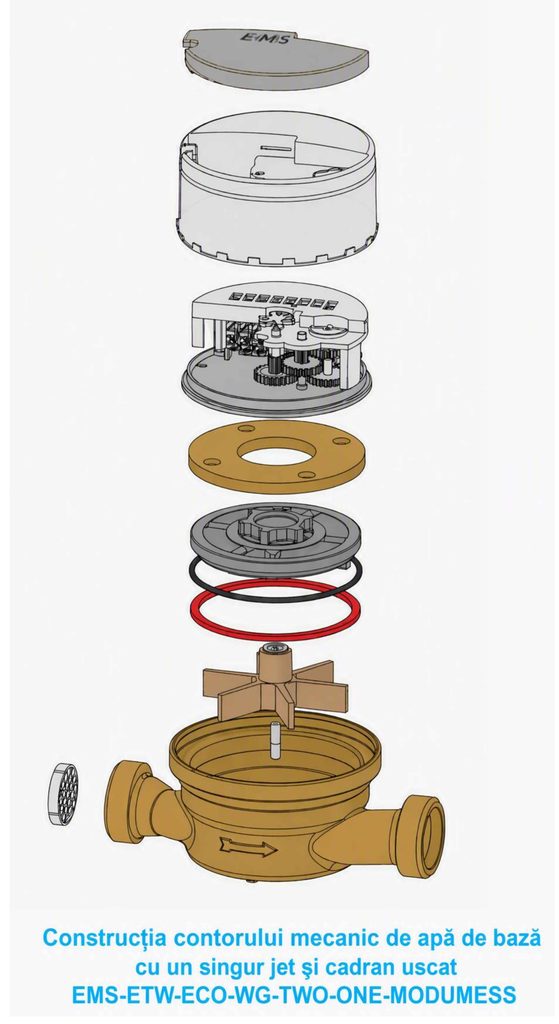

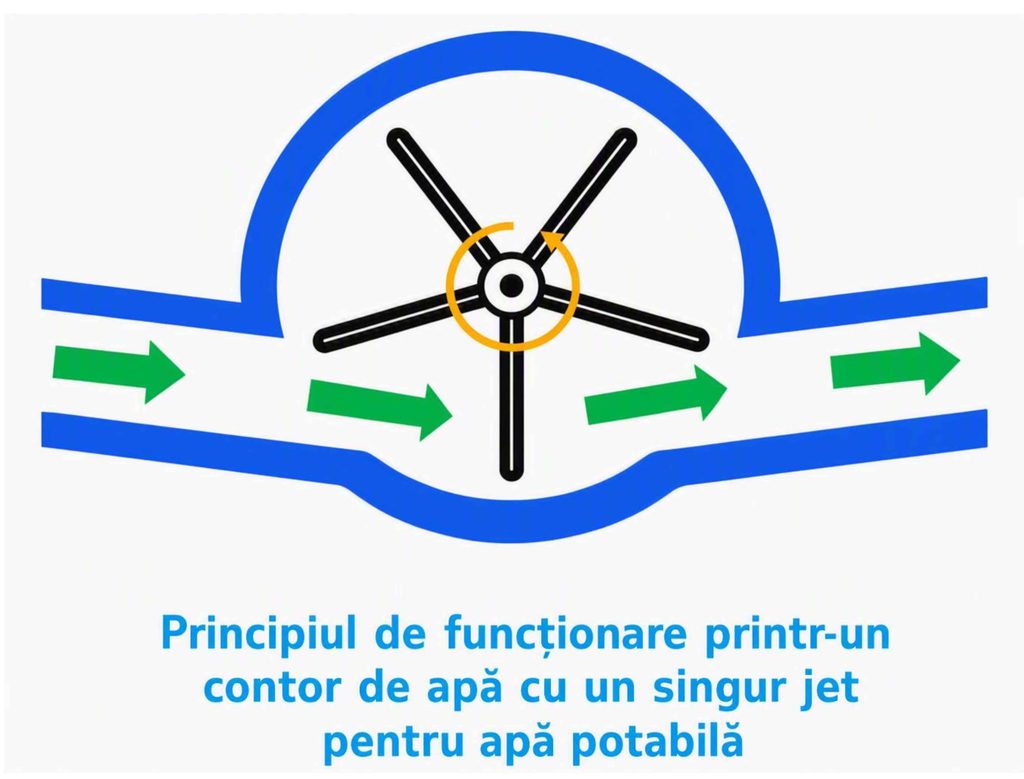

Într-un contor cu rotor cu un singur jet și funcționare uscată, rotorul este acționat de un singur jet de apă. Acest jet intră în camera de măsurare prin orificiul de admisie al carcasei contorului și lovește rotorul tangențial, adică lateral la circumferința sa. Acest flux tangențial generează un cuplu care pune rotorul în rotație.
Mișcarea de rotație a rotorului este apoi transferată contorului. În acest fel, cantitatea de apă care curge prin contor poate fi măsurată și afișată. Prin urmare, principiul fundamental de măsurare este conversia energiei de curgere a apei într-o mișcare de rotație controlată a rotorului.
Semnificația coastelor barajului
Într-un debitmetru cu rotor cu un singur jet, viteza de rotație a rotorului nu este direct proporțională cu debitul real fără modificări suplimentare de proiectare. Acest lucru se datorează forțelor și momentelor schimbătoare care acționează asupra rotorului.
Pentru a compensa acest lucru, debitmetrele cu rotor cu un singur jet sunt echipate cu deflectoare. Acestea sunt de obicei amplasate deasupra și dedesubtul rotorului. Ele influențează selectiv debitul și generează forțe sau momente de frânare suplimentare.
Împreună cu rotorul, deflectoarele acționează ca o frână vortex. Acestea asigură că rotația rotorului este controlată și stabilizată la debite variabile.
Prin interacțiunea dintre:
- jetul unic care intră tangențial
- rotorul rotativ
- nervurile de flotabilitate dispuse deasupra și dedesubt
- momentele de frânare generate de proiectare
se realizează o adaptare foarte bună a vitezei rotorului la debitul real.
Forțele rămase după acțiunea reciprocă a cuplului de acționare și a cuplului de frânare trebuie, în esență, doar să depășească forțele de frecare ale rulmenților și componentelor mobile. Aceste forțe de frecare sunt aproximativ liniare cu debitul. Acest lucru are ca rezultat o relație adecvată și reproductibilă între debitul apei și viteza rotorului pentru sarcina de măsurare.
Sarcina pe rulmentul rotorului
Comparativ cu un contor cu rotor cu jet multiplu, rulmenții rotorului dintr-un contor cu jet unic sunt supuși unei sarcini unilaterale mai mari. Într-un contor cu jet multiplu, rotorul este lovit de mai multe jeturi de apă, permițând o distribuire mai uniformă a forțelor.
În schimb, într-un contor cu jet unic, jetul de apă lovește rotorul dintr-o singură parte. Forțele și momentele rezultate împing rotorul lateral. Această sarcină laterală afectează și rulmenții rotorului.
O astfel de solicitare unilaterală poate duce la o uzură crescută a componentelor rulmentului. Acest lucru poate afecta durata de viață a unui contor cu rotor cu jet multiplu în comparație cu un contor cu jet multiplu.
În cazul designului modern al rulmenților care îndeplinește standardele tehnologice actuale, nu se așteaptă în mod normal o uzură critică în perioada de valabilitate a calibrării. Acest lucru se aplică și contoarelor care au omologarea de tip corespunzătoare. Rulmentul este proiectat să reziste forțelor care apar în intervalul de funcționare prevăzut și să garanteze precizia de măsurare necesară pe toată durata de viață relevantă.
Utilizare ca apometru rezidențial
Contoarele cu rotor cu un singur jet sunt frecvent utilizate ca apometre rezidențiale. Pentru această aplicație, acestea sunt disponibile în dimensiunile Q3 1.5 și Q3 2.5, printre altele.
Alegerea dimensiunii contorului depinde de cerințele instalației specifice. În special, trebuie luate în considerare debitul așteptat, dimensiunile conductei și specificațiile tehnice ale sistemului de alimentare cu apă.

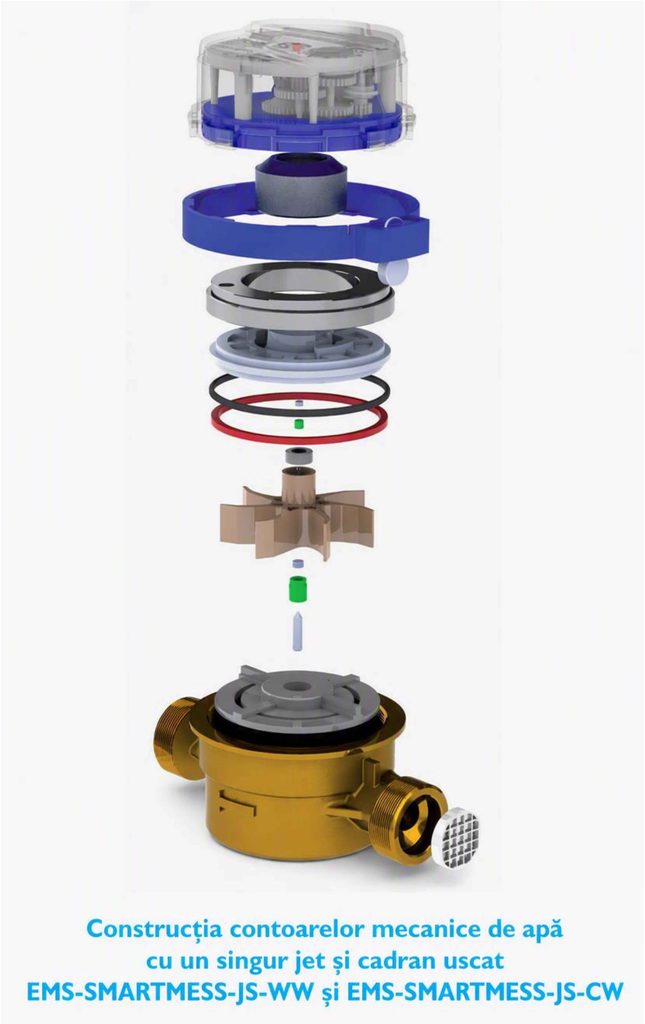

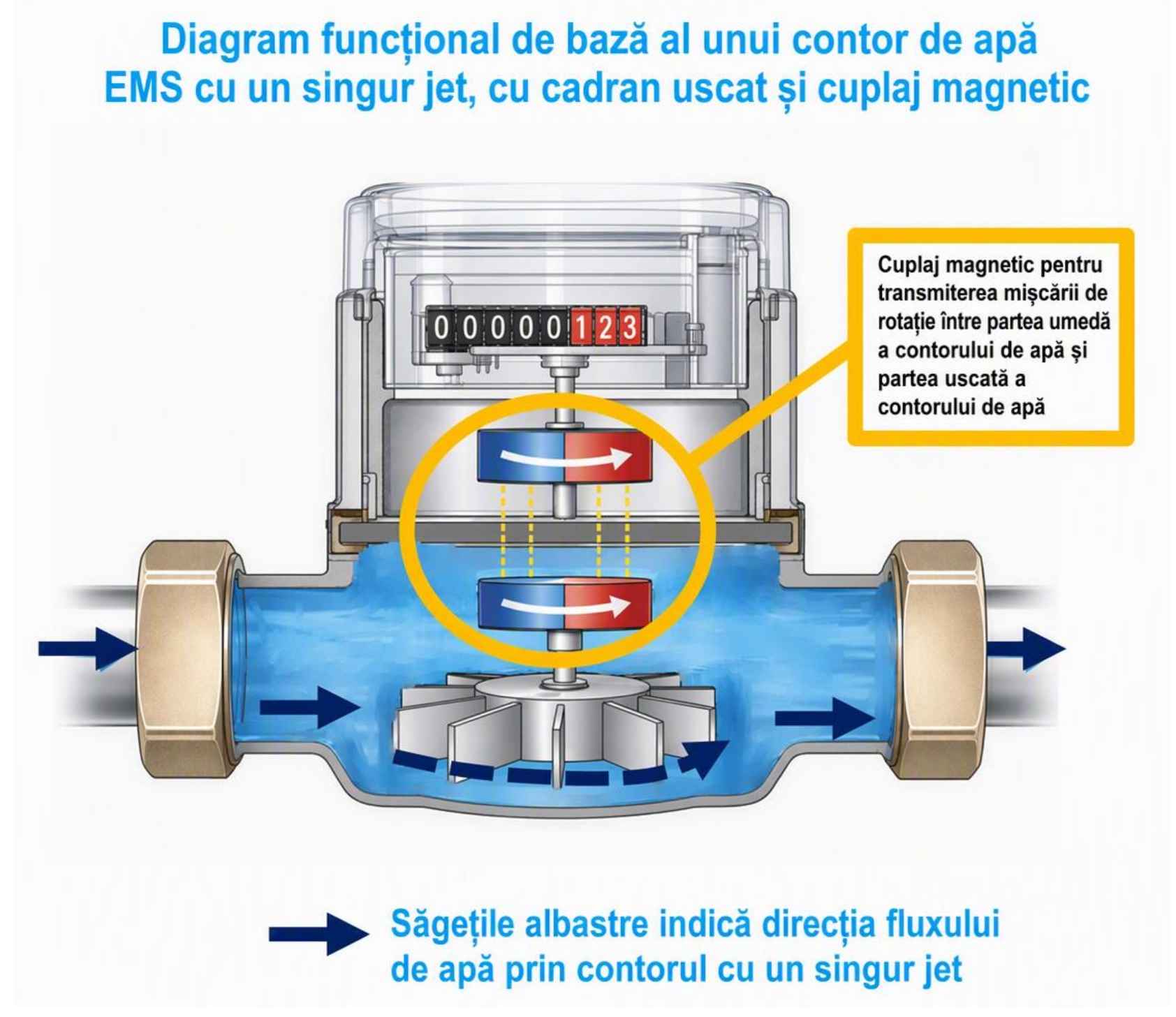

În mod tradițional, contoarele cu rotor cu un singur jet sunt echipate cu contoare mecanice într-un design cu funcționare uscată. În acest design, contorul este amplasat în afara zonei de transport al apei. Mișcarea de rotație a rotorului este transmisă contorului printr-o legătură adecvată, în timp ce afișajul rămâne uscat și ușor de citit.
Contoarele electronice sunt, de asemenea, din ce în ce mai utilizate. Acestea oferă opțiuni suplimentare pentru afișarea, stocarea și transmiterea datelor de consum. În funcție de model, contoarele electronice pot fi pregătite, de exemplu, pentru un afișaj digital, transmisie wireless sau integrare în sisteme de citire de nivel superior.
Reglarea contorului
Reglarea unui contor cu rotor cu un singur jet se efectuează în mod normal prin intermediul plăcii de presiune, care este echipată cu deflectoare și situată deasupra rotorului.
Pentru reglare, placa de presiune este rotită. Acest lucru permite controlul precis al debitului din camera de măsurare. Poziția deflectoarelor modifică forțele de frânare care acționează asupra rotorului, permițând astfel reglarea precisă a caracteristicilor de măsurare.
Această reglare se efectuează cu mecanismul contorului demontat sau neinstalat încă. Acest lucru asigură accesul la placa de presiune și permite efectuarea ajustării în condiții controlate.
După finalizarea ajustării, mecanismul contorului este reinstalat. Contorul este apoi gata pentru instalarea și măsurarea consumului prevăzute.
Versiune standard ca contor în linie
Designul standard al contorului cu rotor cu un singur jet este tipul în linie. În acest design, întregul contor este instalat direct în conductă. Apa intră în contor pe o parte, curge prin camera de măsurare și apoi iese pe partea opusă.
Așa cum s-a descris anterior, canalele de intrare și ieșire ale mecanismului de măsurare în tipul în linie sunt formate de găuri în racordul de conectare al carcasei contorului. Aceste găuri ghidează apa în camera de măsurare și apoi înapoi din contor.
Diametrul interior al găurilor corespunde aproximativ diametrului nominal al conductei respective. Acest lucru permite integrarea perfectă a contorului în instalația existentă. Calea de curgere este proiectată astfel încât fluxul de apă să fie direcționat precis în camera de măsurare, iar jetul unic să curgă pe rotor conform principiului de măsurare prevăzut.
Instalare și înlocuire
În cazul tipului în linie, contorul complet este instalat ca parte a conductei. Fitingurile de conectare sunt conectate la conexiunile corespunzătoare ale conductei și formează intrarea și ieșirea contorului.
La înlocuirea unui contor, întregul contor este de obicei scos din conductă și înlocuit cu unul nou adecvat. Acest lucru permite înlocuirea carcasei, a mecanismului de măsurare, a rulmentului rotorului și a registrului ca o singură unitate.
Designul în linie oferă o soluție clară și compactă pentru instalațiile în care contorul trebuie integrat direct în conductă. Este potrivit în special pentru contorizarea descentralizată a consumului, de exemplu, în apartamente, unități individuale sau instalații similare de apă.
