Mechanischer Kaltwasser-Basiswasserzähler Typ EMS-SMARTMESS-JS-CW
Präzise Kaltwassermessung für die moderne Verbrauchserfassung
Quick Links
Der mechanische Basiswasserzähler Typ EMS-SMARTMESS-JS-CW ist ein moderner Einstrahl-Warmwasserzähler mit Trockenläuferzählwerk zur zuverlässigen Messung des durchgeleiteten Kaltwasservolumens. Er wurde für den Einsatz in Ein- und Mehrfamilienhäusern sowie in weiteren Anlagen der Kaltwasserversorgung entwickelt.
Dank seiner robusten Konstruktion, der hohen Messgenauigkeit und des wirksamen Schutzes gegen externe Magnetfelder ermöglicht der EMS-SMARTMESS-JS-CW eine zuverlässige und manipulationssichere Verbrauchserfassung. Der Zähler eignet sich für die klassische manuelle Ablesung ebenso wie für die Integration in moderne Systeme zur drahtgebundenen oder drahtlosen Fernauslesung.
Dieser Typ von Kaltwasserzähler stellt auch die mechanische Basisplattform für den REDAC Funkwasserzähler vom Typ EMS-SMARTMESS-JS-REDAC-RADIO-CW dar.

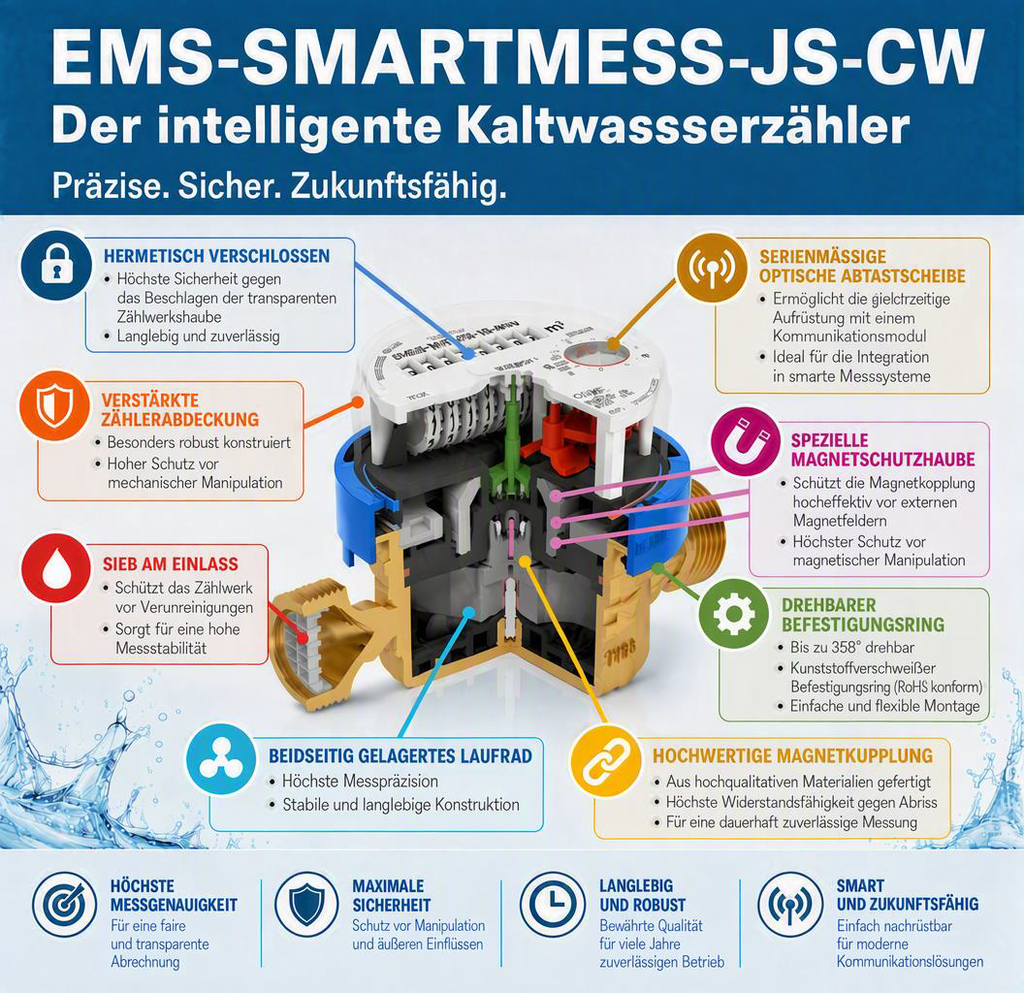

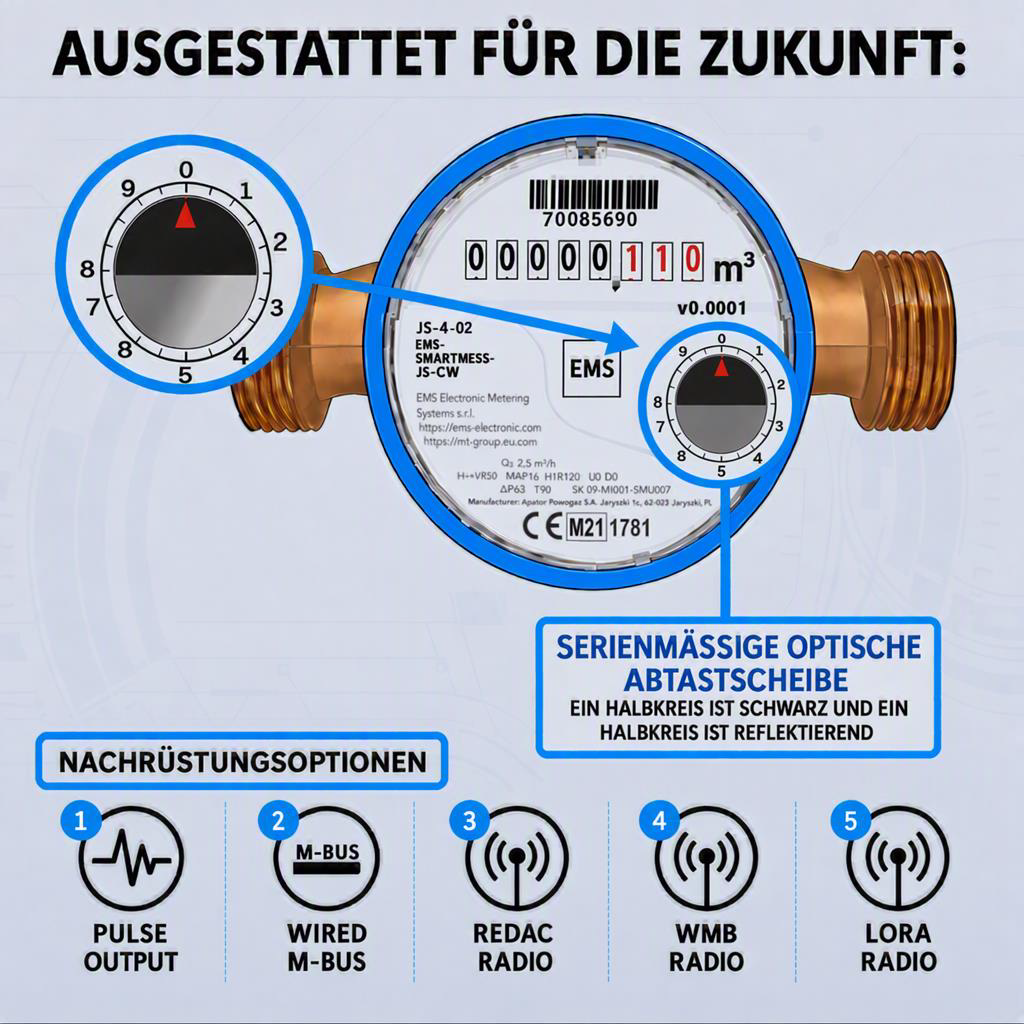

Wie zuvor erwähnt kann dieser Kaltwasserzähler durch seine serienmäßige integrierte optische Abtastscheibe auch aber auch mit verschiedensten anderen Kommunikationsmodulen von EMS elektronisch aufgerüstet und kommunikationsfähig gemacht werden.

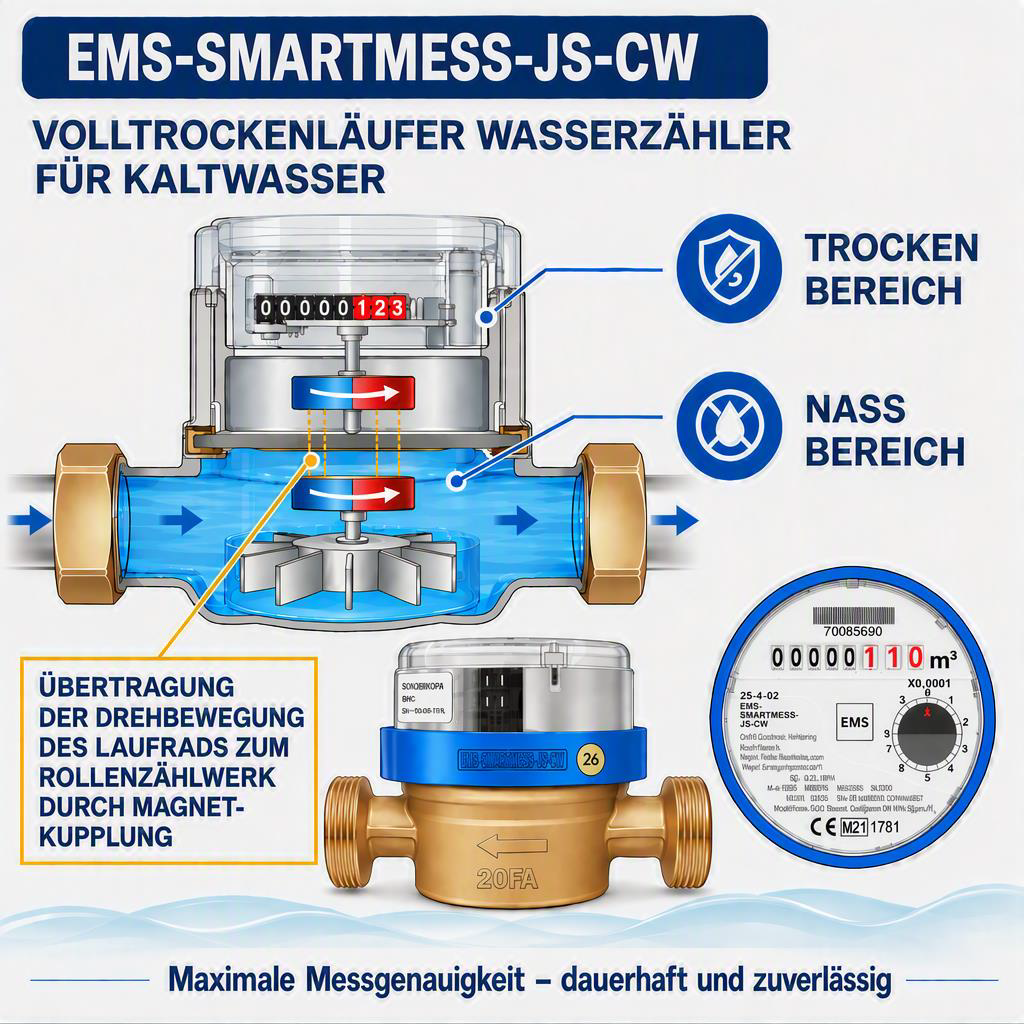

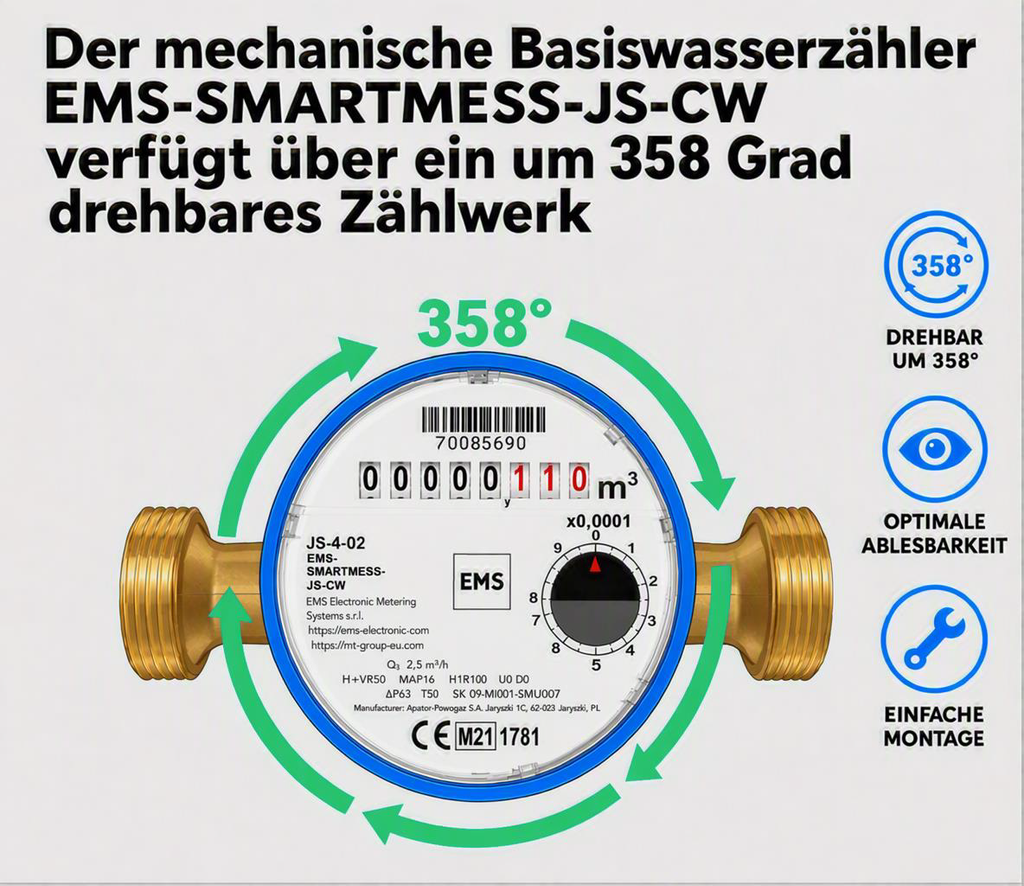

Das getrennte Messsystem mit Nassbereich und trockenem Zählwerk schützt den Zählmechanismus vor Feuchtigkeit und Dunst. Das drehbar angeordnete Zählwerk ermöglicht eine komfortable Ablesung bei unterschiedlichen Einbausituationen.
Anwendung und Einsatzbereich
Der EMS-SMARTMESS-JS-CW ist für die Messung von Kaltwasser in folgenden Bereichen geeignet:
• Einfamilienhäuser
• Mehrfamilienhäuser
• Wohnungen und Nutzungseinheiten
• Submetering / Smart-Submetering
• Kaltwasserverteilungssysteme
• Technische Gebäudeausrüstung
• Wohnungswirtschaft und Hausverwaltung
• Anlagen mit zentraler oder dezentraler Verbrauchserfassung
Der Wasserzähler EMS-SMARTMESS-JS-CW ist für die Messung von Kaltwasser bis 30°C ausgelegt.
Je nach Einbausituation kann der EMS-SMARTMESS-JS-CW in horizontalen oder vertikalen Rohrleitungen montiert werden.
Aufputz-Installation des mechanischen Basiswasserzählers Typ
EMS-SMARTMESS-JS-CW
Der mechanische Basiswasserzähler Typ EMS-SMARTMESS-JS-CW
findet aufgrund seiner kompakten Abmessungen auch in den
kleinsten Wasserzähler-Einbaukästen Platz

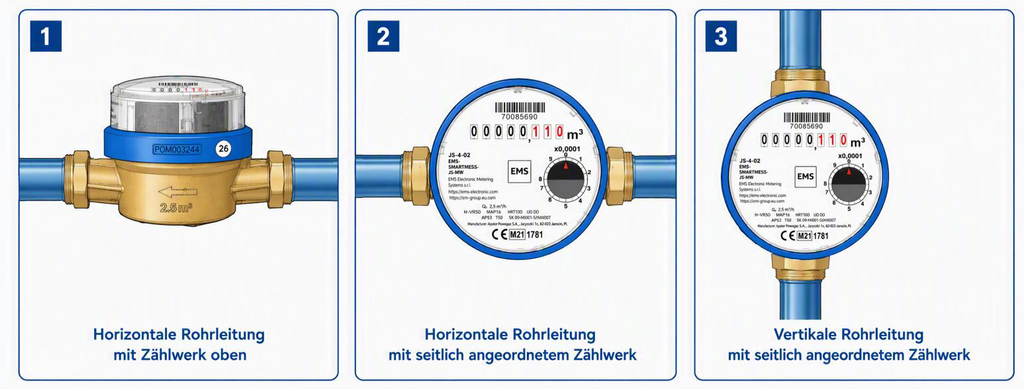

Mögliche Einbaulagen sind:
• Horizontale Rohrleitung mit Zählwerk oben
• Horizontale Rohrleitung mit seitlich angeordnetem Zählwerk
• Vertikale Rohrleitung mit seitlich angeordnetem Zählwerk
Präzise und wirtschaftliche Kaltwassermessung
Der EMS-SMARTMESS-JS-CW erfasst den Kaltwasserverbrauch zuverlässig und unterstützt dadurch eine transparente und faire Verbrauchsabrechnung. Die präzise Messung ermöglicht die Erfassung sowohl größerer Wassermengen als auch geringer Durchflüsse.
Je nach Einbaulage und Ausführung erreicht der Kaltwasserzähler EMS-SMARTMESS-JS-CW Messbereiche bis:
•
R100 bei horizontaler Einbaulage
•
R50 bei vertikaler Einbaulage
Die hohe Messleistung trägt dazu bei, Verbrauchswerte zuverlässig zu erfassen und Abrechnungsprozesse zu optimieren.

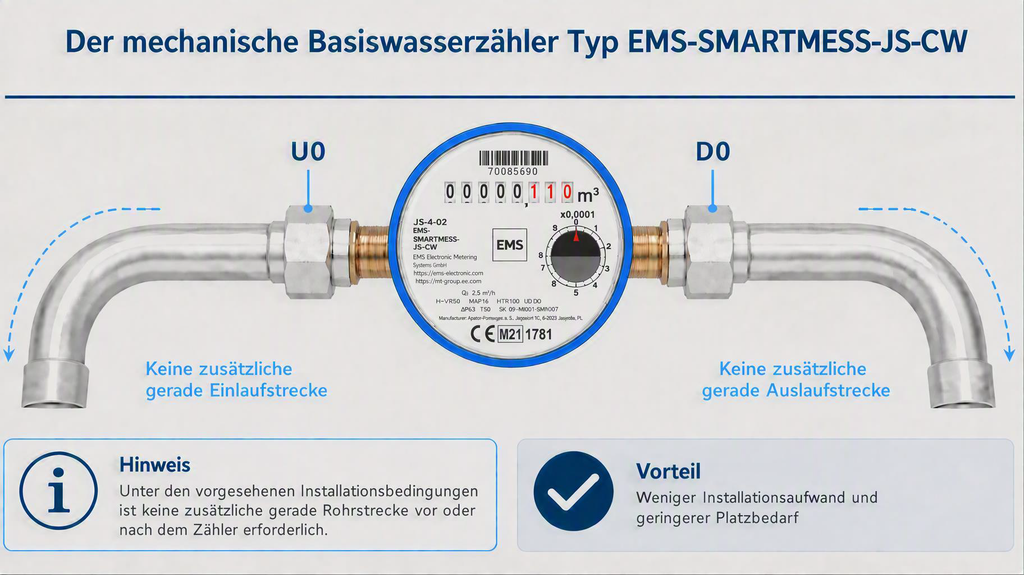

Ein weiterer Vorteil ist die mögliche Montage ohne zusätzliche gerade Ein- und Auslaufstrecken. Unter den vorgesehenen Installationsbedingungen kann der EMS-SMARTMESS-JS-CW ohne zusätzliche Rohrstrecken vor oder nach dem Zähler montiert werden (U0/D0). Dadurch lassen sich Installationsaufwand und Platzbedarf reduzieren.
Hoher Schutz gegen externe Magnetfelder

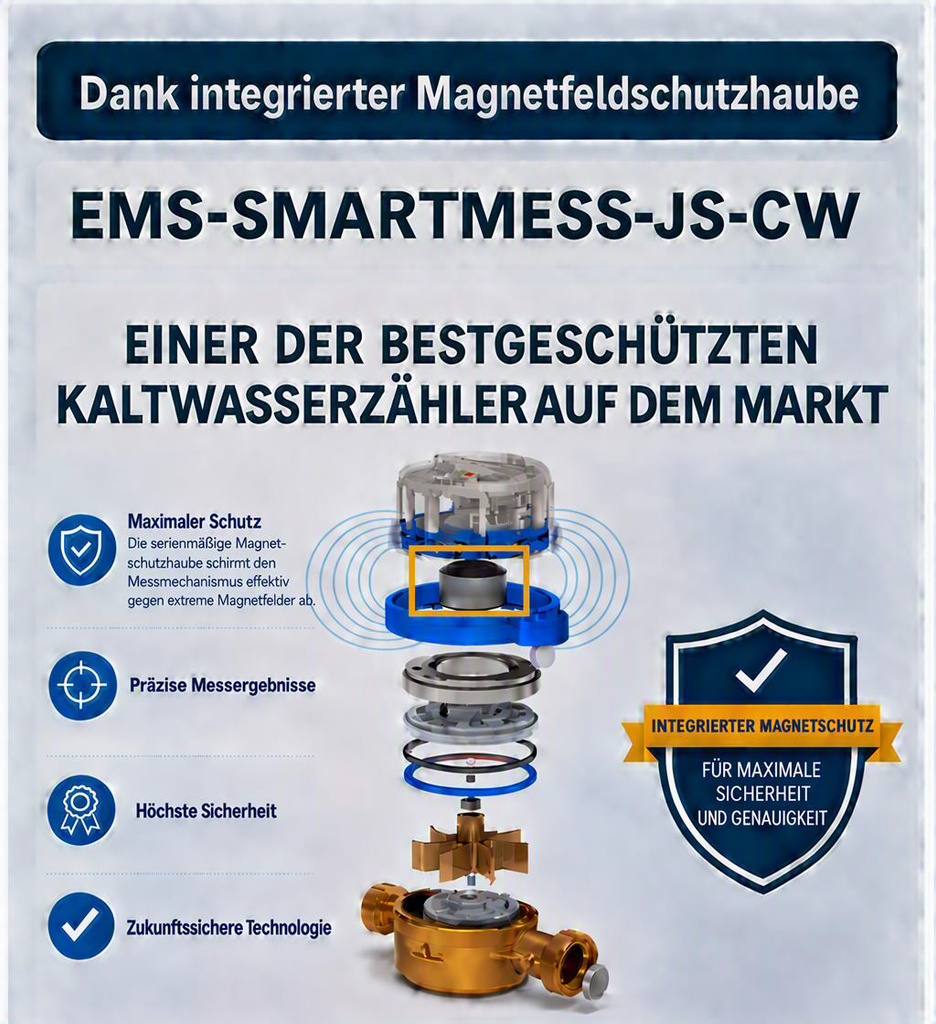

Der EMS-SMARTMESS-JS-CW verfügt über einen besonders widerstandsfähigen Trockenläufermechanismus. Die Konstruktion schützt den Zähler wirksam vor der Beeinflussung durch starke externe Magnetfelder.
Die Widerstandsfähigkeit gegenüber magnetischen Einflüssen übertrifft die Anforderungen der Normen EN ISO 4064 und OIML R49 deutlich. Dadurch bietet der Kaltwasserzähler ein hohes Maß an Messsicherheit und Manipulationsschutz.
Die robuste Ausführung gewährleistet eine stabile Messleistung und unterstützt einen zuverlässigen Betrieb über die gesamte Einsatzdauer.
Vorbereitung für Fernauslesung und Kommunikation
Der EMS-SMARTMESS-JS-CW ist für die Verwendung mit optischen Kommunikationsmodulen geeignet. Je nach eingesetztem Modul können die Messwerte kabelgebunden oder drahtlos ausgelesen werden.
Durch die Möglichkeit zur Ausstattung mit einem REDAC Funkadapter oder auch einem anderen verfügbaren EMS Kommunikationsadapter lässt sich der Kaltwasserzähler Typ EMS-SMARTMESS-JS-CW in moderne Systeme zur automatisierten Verbrauchserfassung (wie beispielsweise dem EMS-REDAC-Funksystem) integrieren. Eine manuelle Ablesung vor Ort kann dadurch reduziert oder vollständig vermieden werden.
Die Fernauslesung des Kaltwasserzählers Typ EMS-SMARTMESS-JS-CW bietet Vorteile für:
• Wasserversorgungsunternehmen
• Hausverwaltungen
• Abrechnungsdienstleister
• Wohnungsbaugesellschaften
• Facility-Management-Unternehmen
• Betreiber größerer Immobilienbestände
Zu den wesentlichen Vorteilen gehören:
• Reduzierter Aufwand für manuelle Ablesungen
• Schnellere Erfassung der Verbrauchswerte
• Verbesserte Abrechnungsprozesse
• Weniger Zutritt zu Wohnungen und technischen Räumen
• Zentrale Auswertung der Verbrauchsdaten
• Einfache Integration in bestehende Funkauslesesysteme
• Unterstützung automatisierter Abrechnungsabläufe
Je nach verwendetem Kommunikationsmodul können zusätzliche Status- und Alarmmeldungen übertragen werden. Dazu können beispielsweise folgende Ereignisse gehören:
• Demontage oder Entfernung des Kommunikationsmoduls
• Störungen des Kommunikationsmoduls
• Rückfluss
• Leckagen
• Ungewöhnliche Betriebszustände
• Mögliche Manipulationsversuche

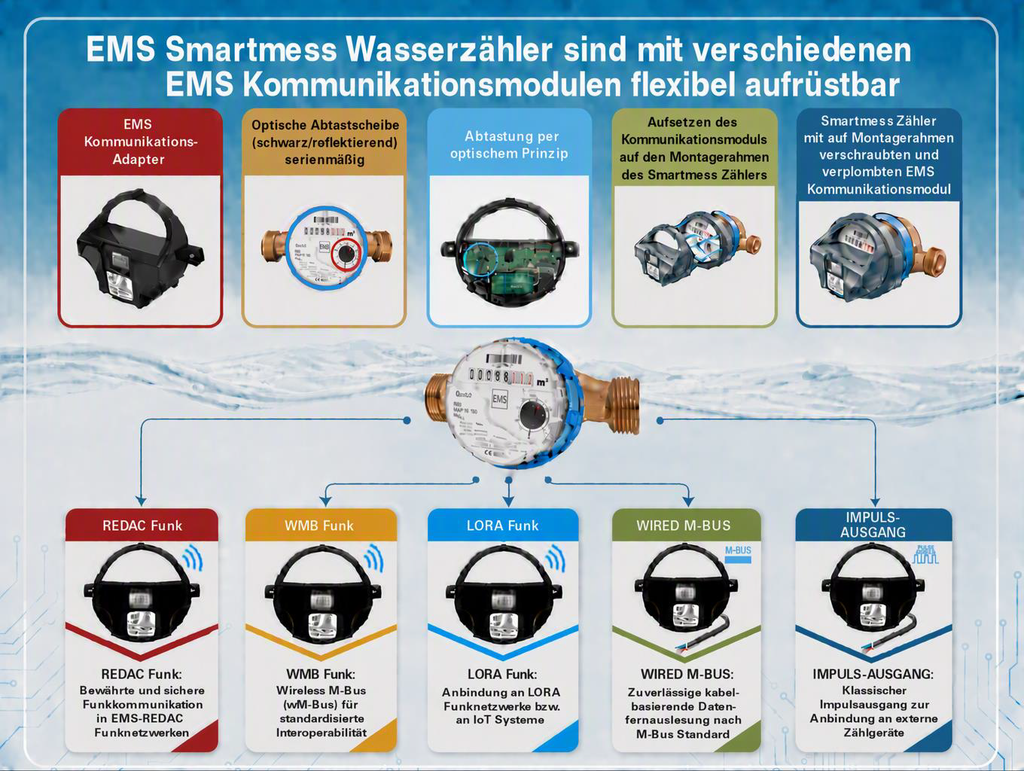

Die EMS Kommunikationsmodule für den Basiswasserzähler Typ EMS-SMARTMESS-JS-CW werden auf den Montagering aufgesetzt, anschließend mit zwei Schrauben gesichert und verplombt
Darstellung eines Basiswasserzählers Typ EMS-SMARTMESS-JS-CW mit aufgesetztem REDAC Funkadapter EMS-WMRA2
Klare und zuverlässige Ablesung
Die Trennung des Zählers in einen Nassbereich mit Messeinheit und einen geschützten Trockenbereich mit Zählmechanismus sorgt für eine zuverlässige Anzeige der Messwerte.
Das hermetisch geschlossene Zählwerk ist gegen Dunst und Feuchtigkeit geschützt. Dadurch bleibt die Anzeige auch unter anspruchsvollen Betriebsbedingungen gut lesbar.
Der EMS-SMARTMESS-JS-CW bietet unter anderem:
• Gut erkennbare Ziffern
• Kontrastreiche Zifferndarstellung
• Zifferntrommeln in zwei Farben
• Eindeutige Erfassung der Messwerte
• Drehbares Zählwerk
• Gute Ablesbarkeit in verschiedenen Einbaupositionen
• Geschützten Zählmechanismus
• Verstärkte Abdeckung gegen äußere Einwirkungen
Die zweifarbige Darstellung der Zifferntrommeln unterstützt eine schnelle und fehlerarme Ablesung der Verbrauchswerte.
Eindeutige Kennzeichnung der metrologischen Kenndaten auch bei
aufgesetztem Kommunikationsmodul
Die metrologischen Kenndaten des EMS-SMARTMESS-JS-CW sind nicht nur auf
dem Zählerkopf unterhalb des Rollenzählwerks aufgedruckt, sondern serienmäßig
zusätzlich auf einem dauerhaft angebrachten und nicht ablösbaren Aufkleber an der
Seite des Zählwerks ersichtlich.
Der wesentliche Vorteil dieser zusätzlichen
Kennzeichnung liegt darin, dass auch bei aufgesetztem Kommunikationsmodul
sämtliche erforderlichen Zählerdaten weiterhin vollständig sichtbar und eindeutig
ablesbar bleiben.
Damit erfüllt der Kaltwasserzähler EMS-SMARTMESS-JS-CW
auch in Verbindung mit einem aufgesetzten Kommunikationsmodul alle
metrologischen Anforderungen sowie sämtliche weiteren Anforderungen der MID an
die eindeutige Identifikation und Dokumentation des Zählers.
Der Kaltwasserzähler EMS-SMARTMESS-JS-CW ohne
aufgesetztem Kommunikationsmodul (Ansicht des Zählers von
der Seite)
Der Kaltwasserzähler EMS-SMARTMESS-JS-CW mit
aufgesetztem Kommunikationsmodul (Ansicht des Zählers von
der Seite), der seitliche Aufkleber mit den metrologischen
Kenndaten bzw. den Kenndaten des Zählers entsprechend den
Erfordernissen der MID bleibt weiterhin unverdeckt und lesbar
Einfache und sichere Montage
Der EMS-SMARTMESS-JS-CW ist für eine unkomplizierte Montage in bestehenden
und neuen Kaltwasserinstallationen ausgelegt.

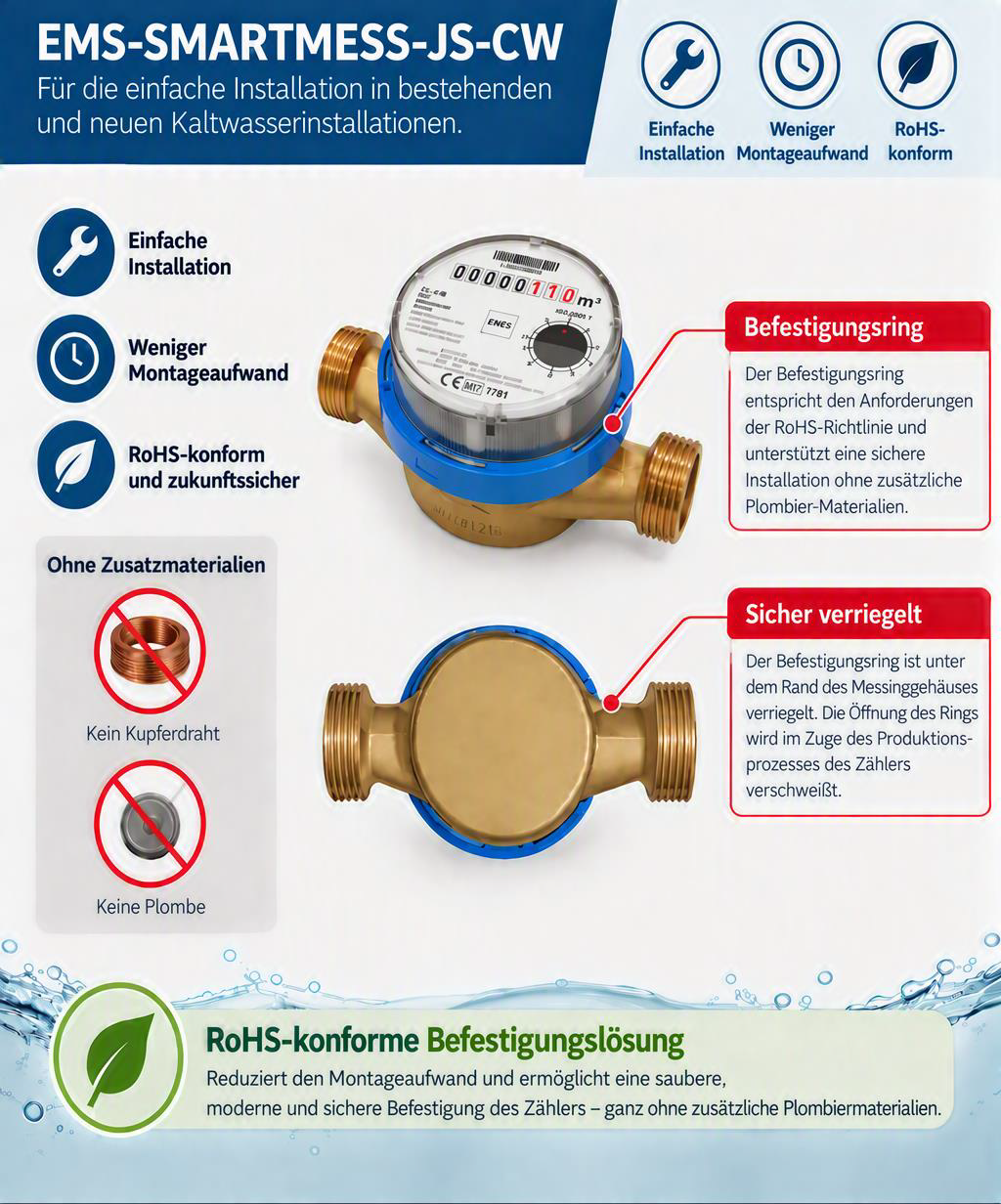

Durch den Einsatz eines Befestigungsrings kann auf Kupferdraht und Bleiplombe
verzichtet werden. Dies reduziert den Montageaufwand und ermöglicht eine saubere
sowie zeitgemäße Befestigung des Zählers.
Die Befestigungslösung entspricht den Anforderungen der RoHS-Richtlinie und
unterstützt eine sichere Installation ohne zusätzliche Plombiermaterialien.
Robuste Konstruktion und lange Lebensdauer
Der EMS-SMARTMESS-JS-CW basiert auf einer bewährten und soliden Konstruktion. Die einzelnen Komponenten sind für einen zuverlässigen Dauerbetrieb in Kaltwasseranlagen ausgelegt.
Die verstärkte Abdeckung schützt den Zählmechanismus vor äußeren mechanischen Einwirkungen. Gemeinsam mit dem widerstandsfähigen Trockenläufer-Prinzip entsteht ein langlebiger Kaltwasserzähler mit geringem Wartungsbedarf.
Die robuste Bauweise bietet folgende Vorteile:
• Hohe Betriebssicherheit
• Lange Lebensdauer
• Geringer Wartungsaufwand
• Zuverlässige Messwertanzeige
• Widerstandsfähigkeit gegenüber äußeren Einflüssen
• Reduzierte Betriebskosten
• Bewährte Konstruktion für den täglichen Einsatz
Schutzarten
Der EMS-SMARTMESS-JS-CW wird für Kaltwasseranwendungen in der Schutzart IP 65 geliefert.
Übereinstimmung mit Normen und Vorschriften
Der EMS-SMARTMESS-JS-CW wird gemäß den geltenden Anforderungen für Kaltwasserzähler hergestellt. Die Ausführung berücksichtigt relevante europäische und internationale Normen, Richtlinien und Zertifizierungen.
Dazu gehören insbesondere:
• Richtlinie 2014/32/EU des europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Messgeräten auf dem Markt
• Gesetz vom 13. April 2016 über Konformitätsbewertungs- und Marktüberwachungssysteme
• EN ISO 4064-1 bis 5:2014(E), Wasserzähler für kaltes Trinkwasser
• OIML R49
• EWG-Bauartprüfbescheinigung für Kaltwasser, Nr. SK09-MI001-SMU007
• EWG-Bauartprüfbescheinigung für Warmwasser (JS90) SK-MI001-SMU009
• WRAS-Zertifizierung
• NSF REG4-Zertifizierung
• Umwelt- und klimatische Einsatzbedingungen der Klasse B gemäß EN ISO 4064-1:2017(E)
• Mechanische Umweltbedingungen der Klasse M1 gemäß Richtlinie 2014/32/EU
• PZH-Hygienezertifikat
Alle für die Herstellung des EMS-SMARTMESS-JS-CW verwendeten Materialien verfügen über entsprechende Hygienenachweise und sind für den Kontakt mit Trinkwasser geeignet.
Technische Übersicht

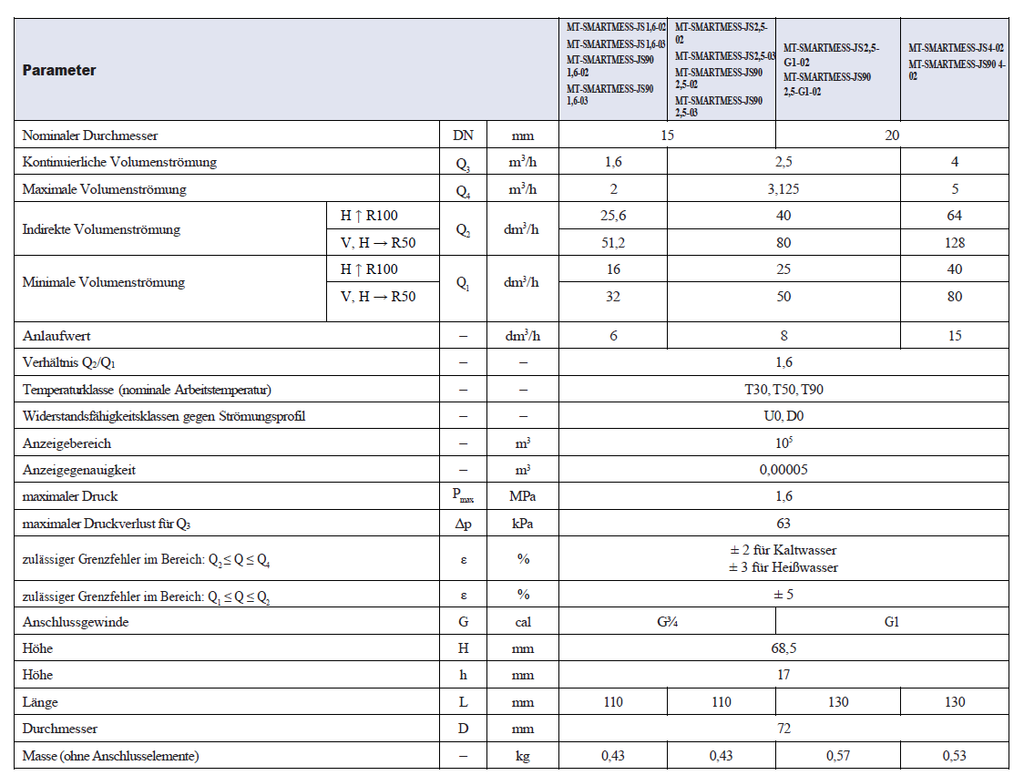

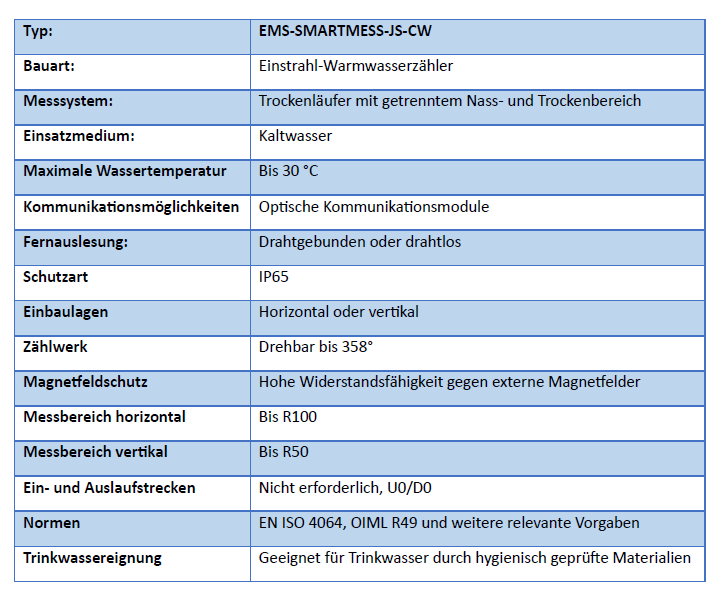

Technische Daten des Basis-Aufputz-Wasserzählers Typ EMS-SMARTMESS-JS-CW
Versionen der Wasserzähler:
-02 – 8-Trommel-Zählwerk Messinggehäuse, Wasserzähler geeignet für den Einbau einer Kommunikationsmoduls
-03 – 8-Trommel-Zählwerk Komposit-Gehäuse (gilt für JS 1.6 und JS 2.5 mit 110 mm Länge, R100 für Kalt- und Warmwasser)
Auf Anfrage:
-02-S – mit Hartlager (Wasserzähler für Warmwasserzirkulationssysteme)
*Nicht genormte Gehäuselängen sind für MT-SMARTMESS-JS 1.6/2.5 DN15 und DN20 erhältlich:
L = 80 mm ¾„ > ¾“
L = 115 mm ¾„ > ¾“
L = 115 mm 1„> 1“
nicht genormte Gewinde z.B. L = 115 mm ⅞“> ¾“

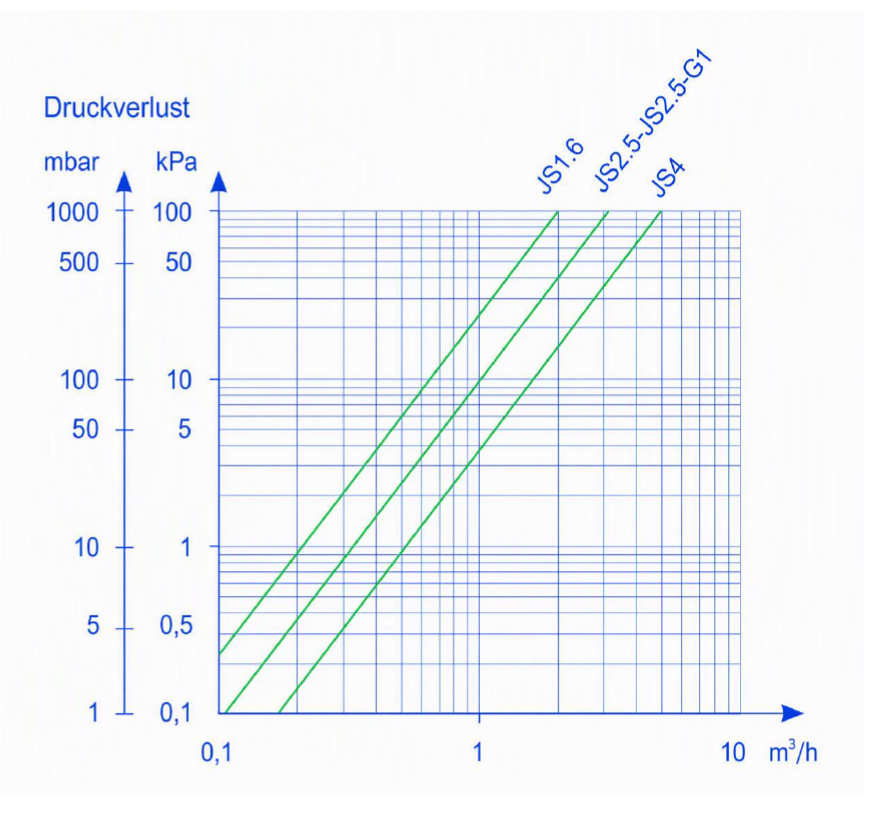

Druckverlustdiagramm des mechanischen Basiswasserzählers Typ EMS-SMARTMESS-JS-CW
Typisches Fehlerdiagramm des mechanischen Basiswasserzählers Typ EMS-SMARTMESS-JS-CW
