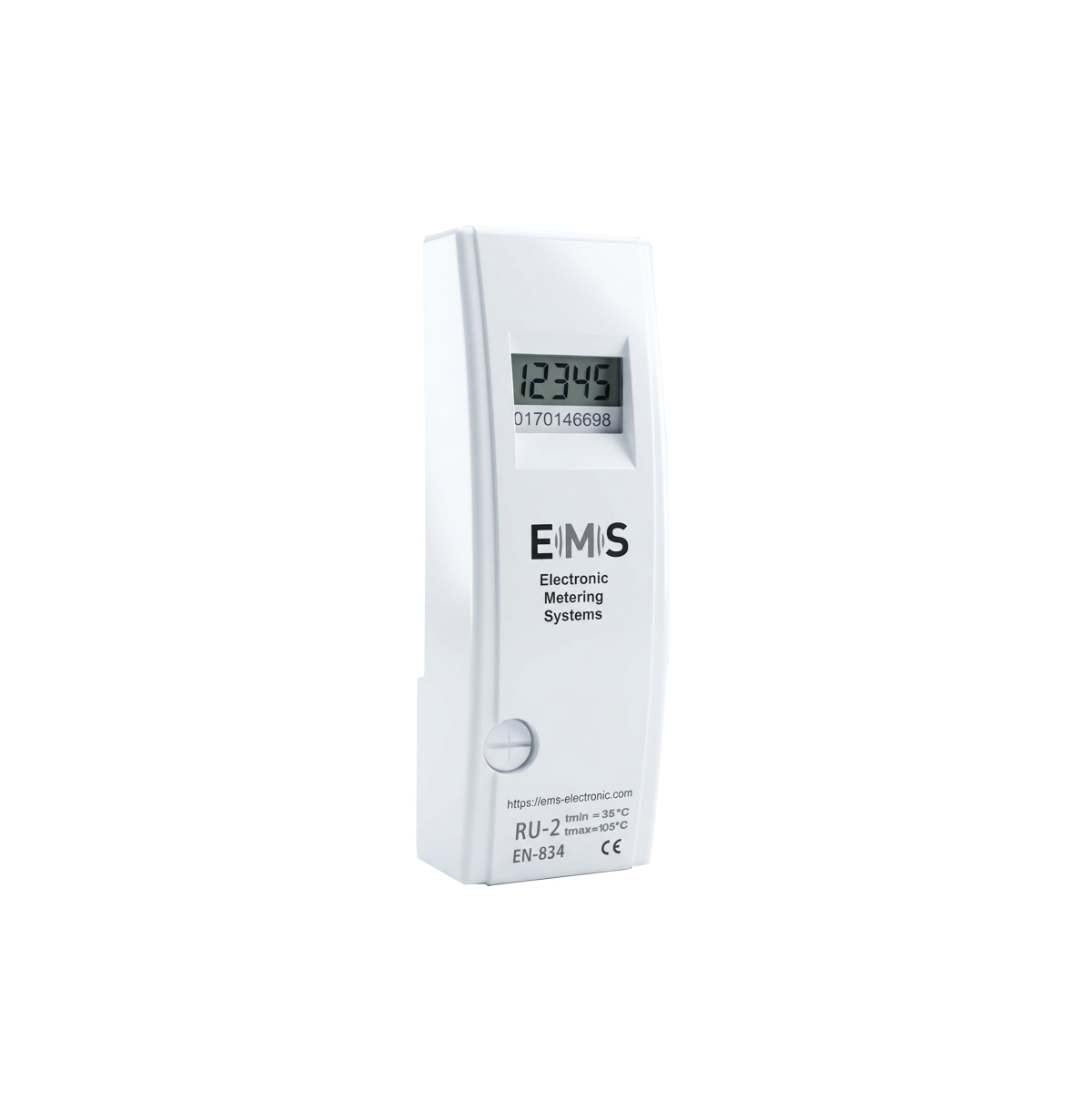

Contatore elettronico di consumo termico EMS-RU-2

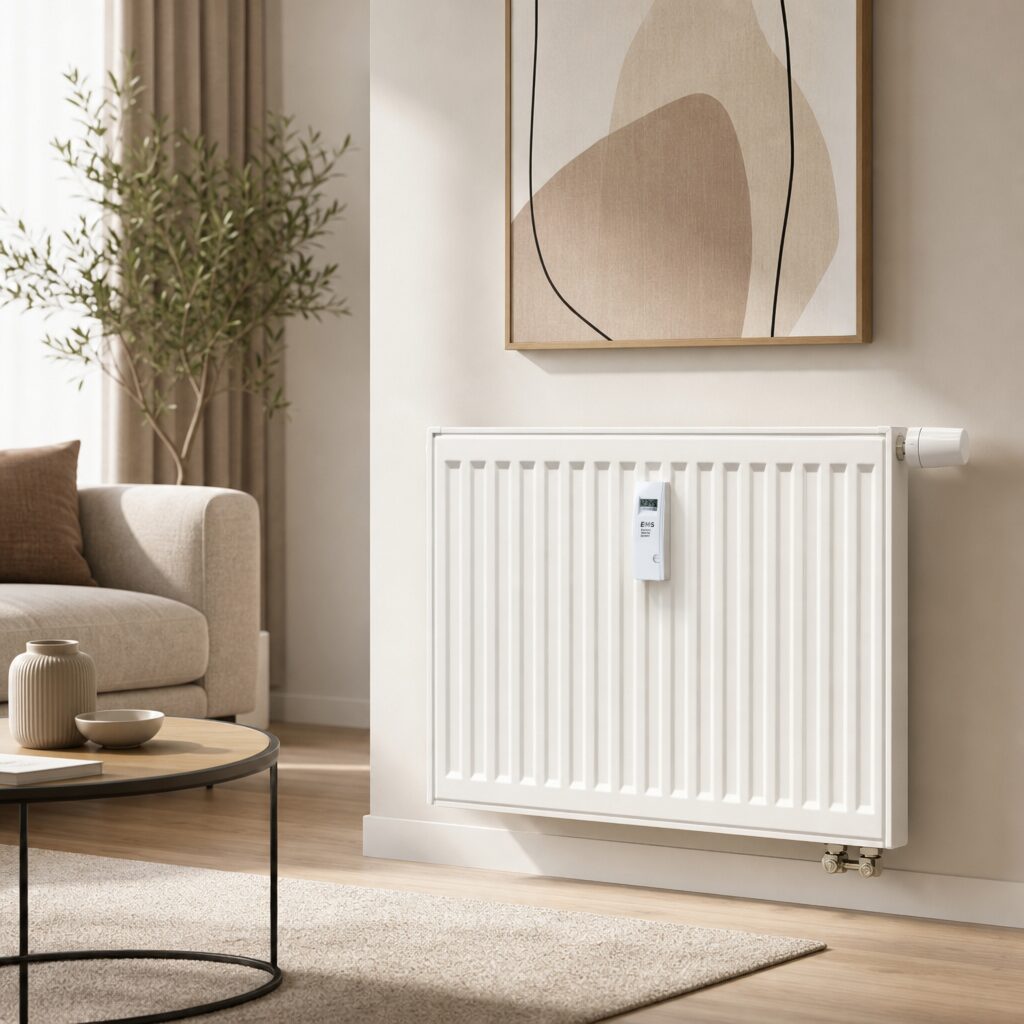

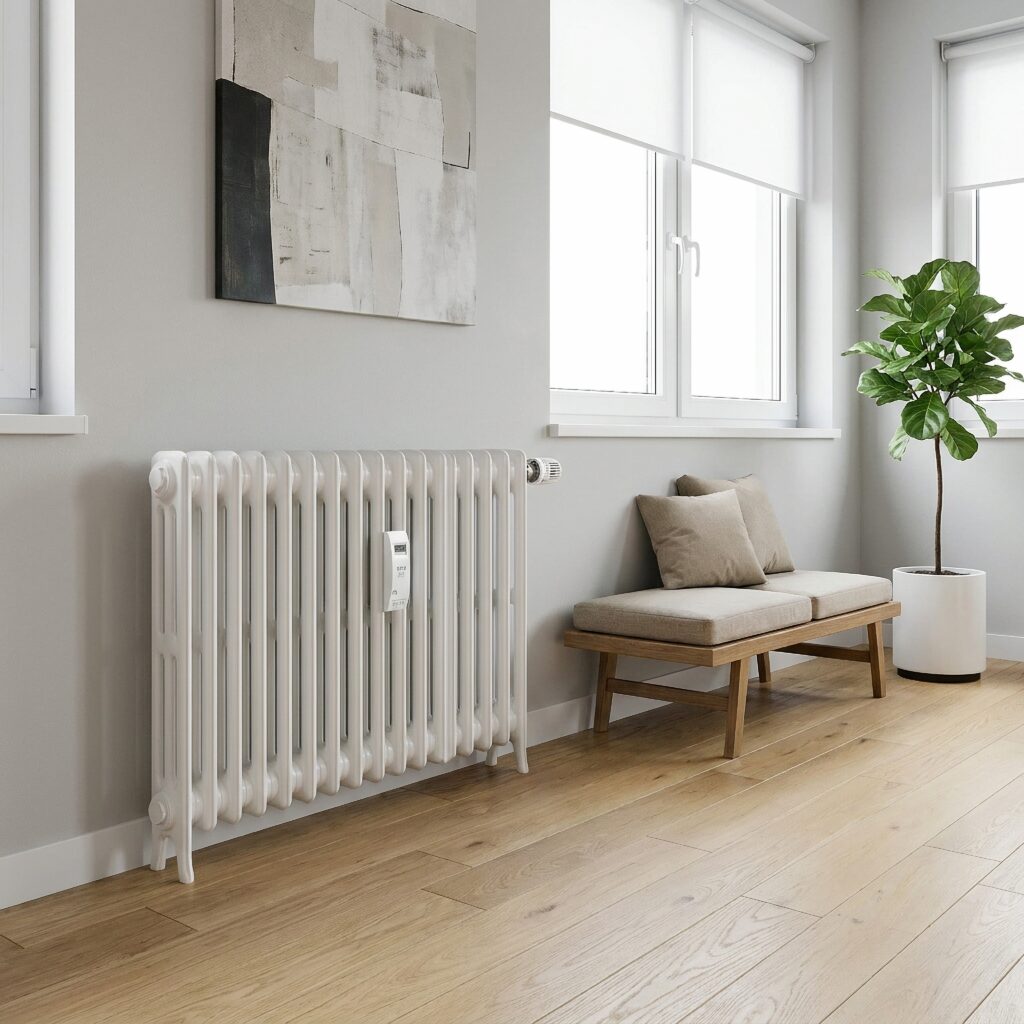

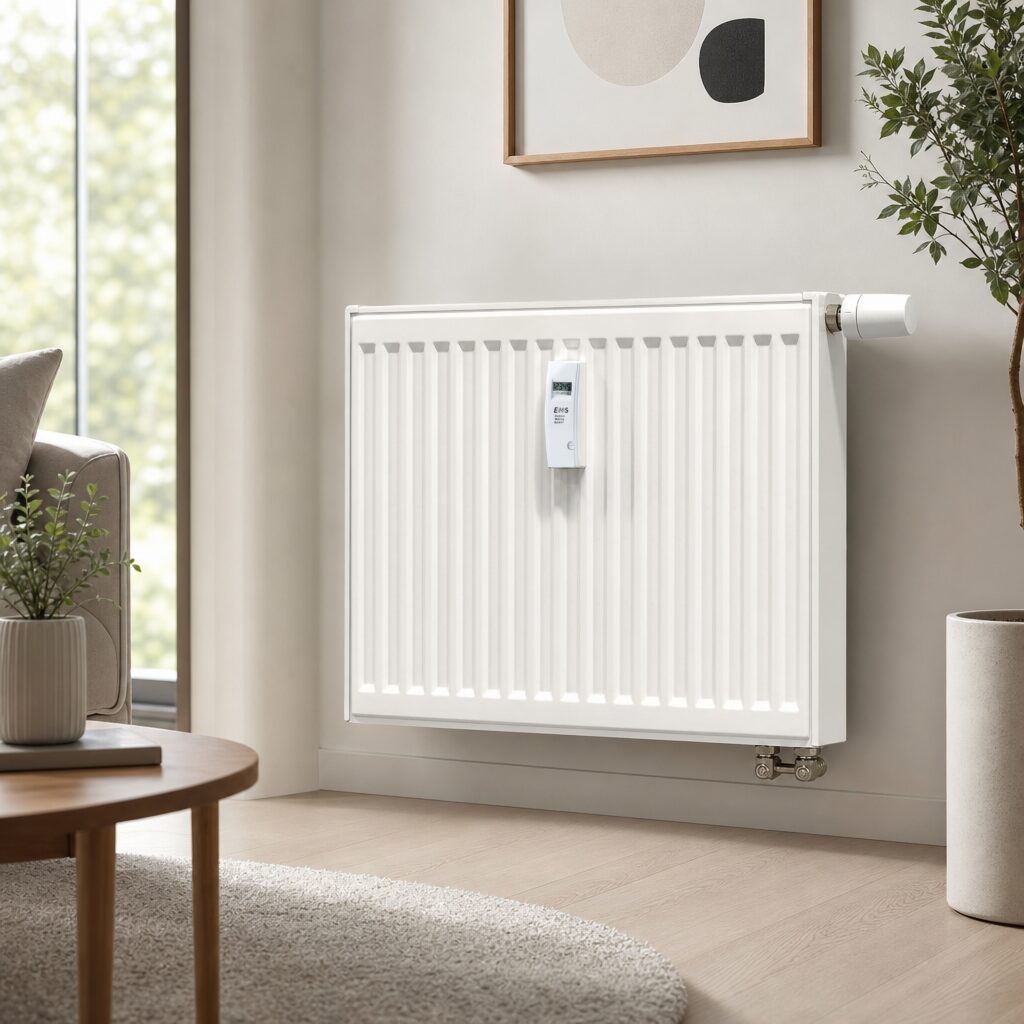

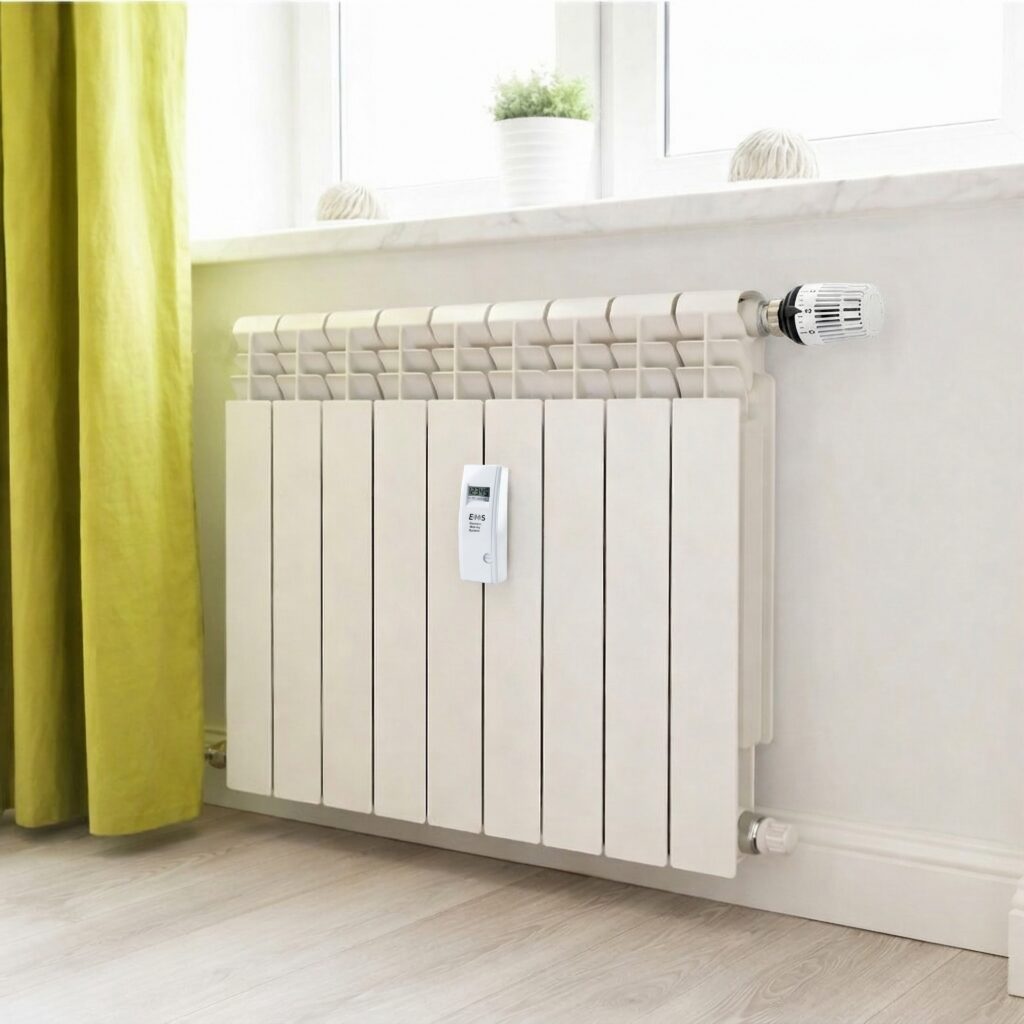

Preciso, semplice e installabile su quasi tutti i tipi di radiatori: il contatore elettronico di consumo termico RU-2 di EMS Electronic Metering Systems determina in modo affidabile e preciso la potenza termica erogata dai radiatori.
Dotato di due sensori, l’EMS-RU-2 misura continuamente la temperatura della superficie del radiatore e dell’aria ambiente. Il microcontrollore integrato calcola il consumo termico effettivo del radiatore a partire da questi valori.
I dati vengono trasmessi automaticamente in modalità wireless a un raccoglitore dati radio (EMS-DACOS). Ciò elimina la necessità di ispezionare l’appartamento, leggere i dati di consumo e documentarli manualmente.
Il design elegante e senza tempo rende il dispositivo un complemento d’arredo di classe per qualsiasi radiatore.
Programmabile in modo variabile
L’EMS-RU-2 offre numerose opzioni di programmazione. La data di fatturazione, la data di inizio e la possibilità di disattivare la misurazione al di fuori della stagione di riscaldamento possono essere impostate a seconda delle esigenze.
Ampia capacità di memoria e interfaccia transponder
L’ampia capacità di memoria consente di recuperare gli ultimi 14 valori giornalieri, gli ultimi 18 valori mensili, gli ultimi 3 valori annuali, nonché le temperature massime e minime misurate del radiatore e dell’ambiente per ogni mese memorizzato. L’interfaccia transponder integrata nel RU-2 permette la programmazione, la parametrizzazione e la manutenzione senza dover rimuovere il dispositivo dal radiatore. Tramite questa interfaccia è possibile installare anche aggiornamenti software e firmware e leggere tutti i dati memorizzati.
Ideale per fonti di calore multiple:
I due sensori del dispositivo e il metodo di valutazione intelligente garantiscono che venga determinato solo il calore effettivamente emesso dal radiatore. Questo rileva e tiene automaticamente conto di eventuali influenze termiche esterne, ad esempio provenienti da una stufa in maiolica nella stanza.
Non è più necessario entrare negli appartamenti:
I dati di misurazione memorizzati dal sistema di ripartizione dei costi di riscaldamento vengono trasmessi in modalità wireless a un data collector installato in modo permanente (sistema REDAC) o a un data collector mobile (Walk-by, sistema MODAC). Uno speciale metodo di crittografia previene in modo affidabile eventuali errori di trasmissione. Grazie alla bassa potenza di trasmissione e alla durata minima della trasmissione, le interferenze elettromagnetiche vengono eliminate. Con la raccolta dati mobile, i dispositivi sono programmati per inviare i loro radiotelegrammi durante un intervallo di tempo definito con precisione. Con la raccolta dati centralizzata, i radiotelegrammi vengono ricevuti da collettori dati alimentati a batteria (EMS-DACOS) installati in modo permanente nei corridoi pubblici dell’edificio. La maggiore sicurezza dei dati, la disponibilità continua delle letture e dei dati di consumo memorizzati, e la possibilità di aggiornamento con un collegamento GPRS sono i principali vantaggi della raccolta dati centralizzata. I collettori dati aggiornati con un collegamento GPRS possono trasmettere automaticamente le misurazioni memorizzate al server centrale di EMS Electronic Metering Systems tramite rete mobile. Ciò consente un controllo energetico efficiente, il benchmarking energetico e l’implementazione di un sistema di sottocontabilizzazione intelligente.
| Modello | Allocatore di costi termici EMS-RU2 (il sensore del radiatore e il sensore dell’aria ambiente sono alloggiati nell’involucro dell’EMS-RU-2) |
| Principio di misurazione: | Principio del doppio sensore: misurazione della temperatura del radiatore e della temperatura ambiente. |
| Durata | Riserva di 10 anni + 18 mesi |
| Display | Display LCD a cinque cifre, caratteri speciali |
| Principio di lettura: | Lettura manuale tramite display, lettura tramite transponder, funzione walk-by o lettura radio tramite collettori di dati fissi |
| Caratteristiche: | Parametrizzazione individuale di ciascun dispositivo per il radiatore monitorato, inclusi fattore di potenza e valore KC Monitoraggio continuo della potenza termica del radiatore Registrazione degli ultimi 14 valori giornalieri Registrazione degli ultimi 18 valori mensili Registrazione dei valori degli ultimi 3 anni Registrazione delle temperature massime e minime del radiatore e dell’ambiente per mese, inclusa la data Autodiagnosi continua, interna e ciclica delle seguenti funzioni (se viene rilevato un errore, viene visualizzato un messaggio sul display LCD o viene inviato un allarme tramite radiotelegramma): Monitoraggio del dispositivo per rilevare tentativi di manomissioneMonitoraggio della tensione della batteriaMonitoraggio di guasti al sensore di temperatura o fili rottiMonitoraggio di errori di memoria Parametrizzazione dell’orario di inizio della registrazione dei consumi (avvio ritardato) Lettura dei valori di temperatura attuali tramite transponder Rilevamento di fonti di calore esterne (registrazione del tempo durante il quale la temperatura ambiente è superiore a un valore definito dall’utente, anche se il radiatore non è in funzione). Parametrizzazione di un periodo senza riscaldamento (durante questo periodo non viene registrata alcuna emissione di calore) Selezione della modalità di funzionamento: Lettura manuale (unità radio disattivata)Funzionamento in rete, sistema REDAC (unità radio attivata)Funzionamento a distanza, sistema MODAC (unità radio attivata) La modalità operativa desiderata può essere impostata sul dispositivo in qualsiasi momento tramite un transponder. |
| Frequenza radio: | 868,38 MHz, crittografia dei dati |
| Radiotelegrammi | Numero medio programmabile di radiotelegrammi al giorno |
| Contenuto del protocollo: | Valori attualiValori mensili (ultimi 18 mesi)Valori annuali (ultimi tre anni)Registrazione temporale dell’influenza del calore esternoMessaggi di statoMessaggi di errore |
