O contador Modumess da EMS para contadores de água – conceito técnico, função e opções de adaptação.
O contador EMS Modumess baseia-se num conceito de contador já consagrado, com uma ranhura de montagem integrada para módulos de leitura remota. Isto combina a medição mecânica e o registo do consumo com os requisitos dos modernos sistemas de medição inteligente: a função de contador mantém a sua fiabilidade mecânica, enquanto a aquisição e comunicação de dados são complementadas de forma flexível através de módulos adicionais.
Contador como base de medição mecânica
O contador EMS Modumess para contadores de água é um contador mecânico de rolos (geralmente com 8 dígitos) para a exibição precisa do consumo de água. As principais características técnicas incluem:
- Tipo de contador: Contador mecânico de rolos de 8 dígitos para visualização do consumo

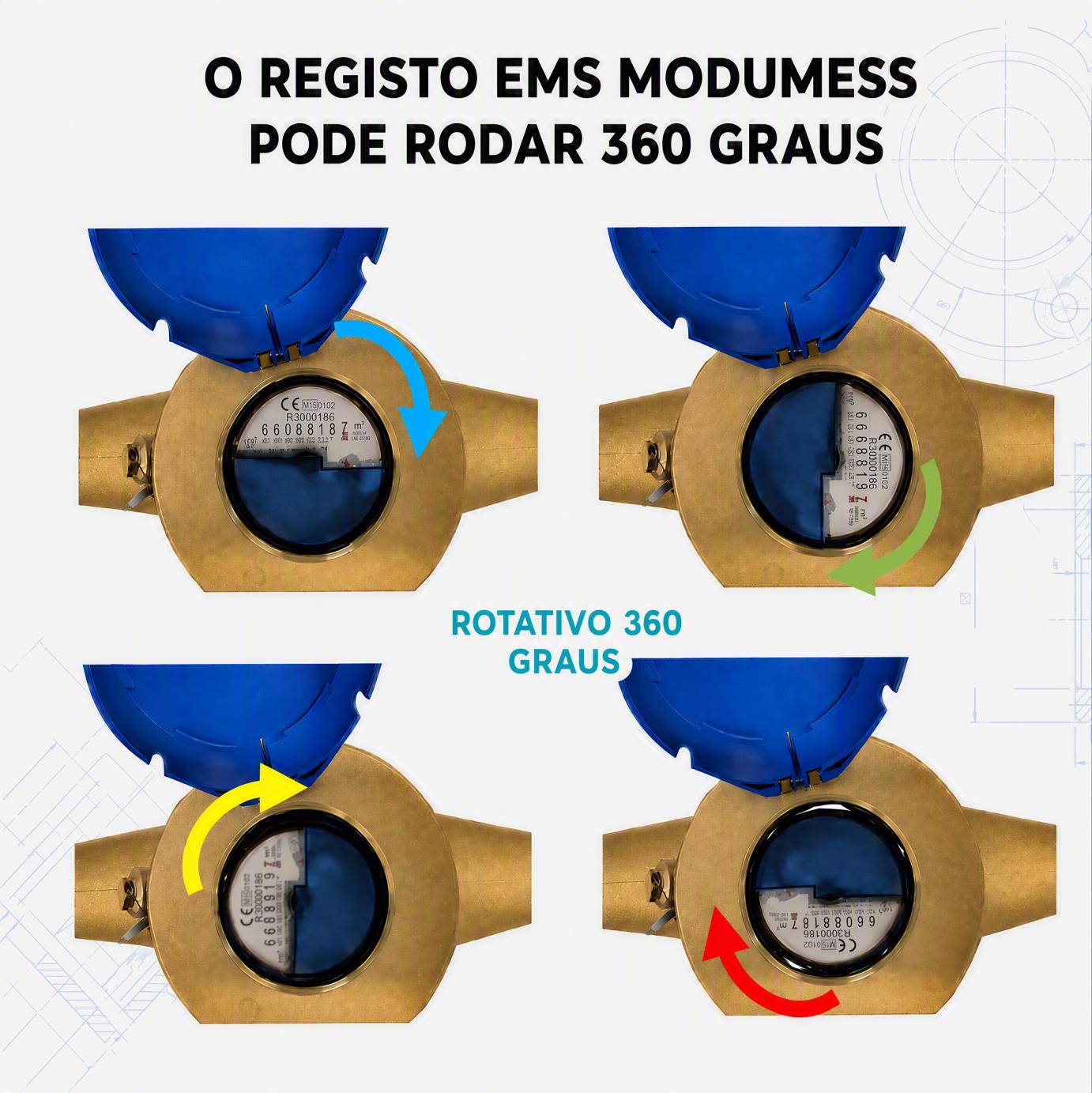

- Rotação de 360°: A carcaça do contador pode rodar 360° para facilitar a leitura a partir de qualquer ângulo
- Ponteiro de modulação (indicador): Uma roda/indicador especial serve de referência para a leitura indutiva por módulos adicionais
- Princípio de funcionamento a seco: Separação completa das zonas húmida e seca, protegendo os rolos numeradores do contador contra depósitos
Assim, o contador EMS Modumess combina as vantagens dos conceitos de medição mecânica com os requisitos de interface dos modernos sistemas de leitura.
Contador EMS MODUMESS com a placa de cobertura removida; o slot do módulo exposto e o disco de leitura vermelho estão visíveis.
Fiabilidade da contagem através de deteção direta e reversa
Para garantir uma elevada fiabilidade na contagem do conceito EMS Modumess, é crucial que não só os movimentos sejam registados, mas também que a direção da rotação seja detetada com precisão. A deteção de movimento para a frente e para trás é, portanto, realizada através da varredura do ponteiro de modulação. Isto permite a deteção até de refluxos não permitidos no sistema, melhorando assim a qualidade das leituras do contador.
Interface aberta: Leitura remota através de módulo adicional
A principal característica do medidor EMS Modumess é o seu encaixe de montagem com interface aberta (encaixe para módulo). Isto permite a adição flexível de funções de comunicação e leitura:
- Todos os contadores de água com medidor EMS Modumess podem ser adaptados com módulos de leitura remota a qualquer momento.
- Módulos adicionais para contadores EMS Modumess estão disponíveis em diversos fabricantes.
- Os módulos adicionais ou módulos de comunicação podem ser instalados na fábrica ou no terreno a qualquer momento (configuração de acordo com as necessidades do operador).
- A leitura e a transmissão remota dos dados de consumo armazenados nos módulos de comunicação ou módulos adicionais são possíveis através de diversos métodos de transmissão de dados (dependendo do tipo de módulo).

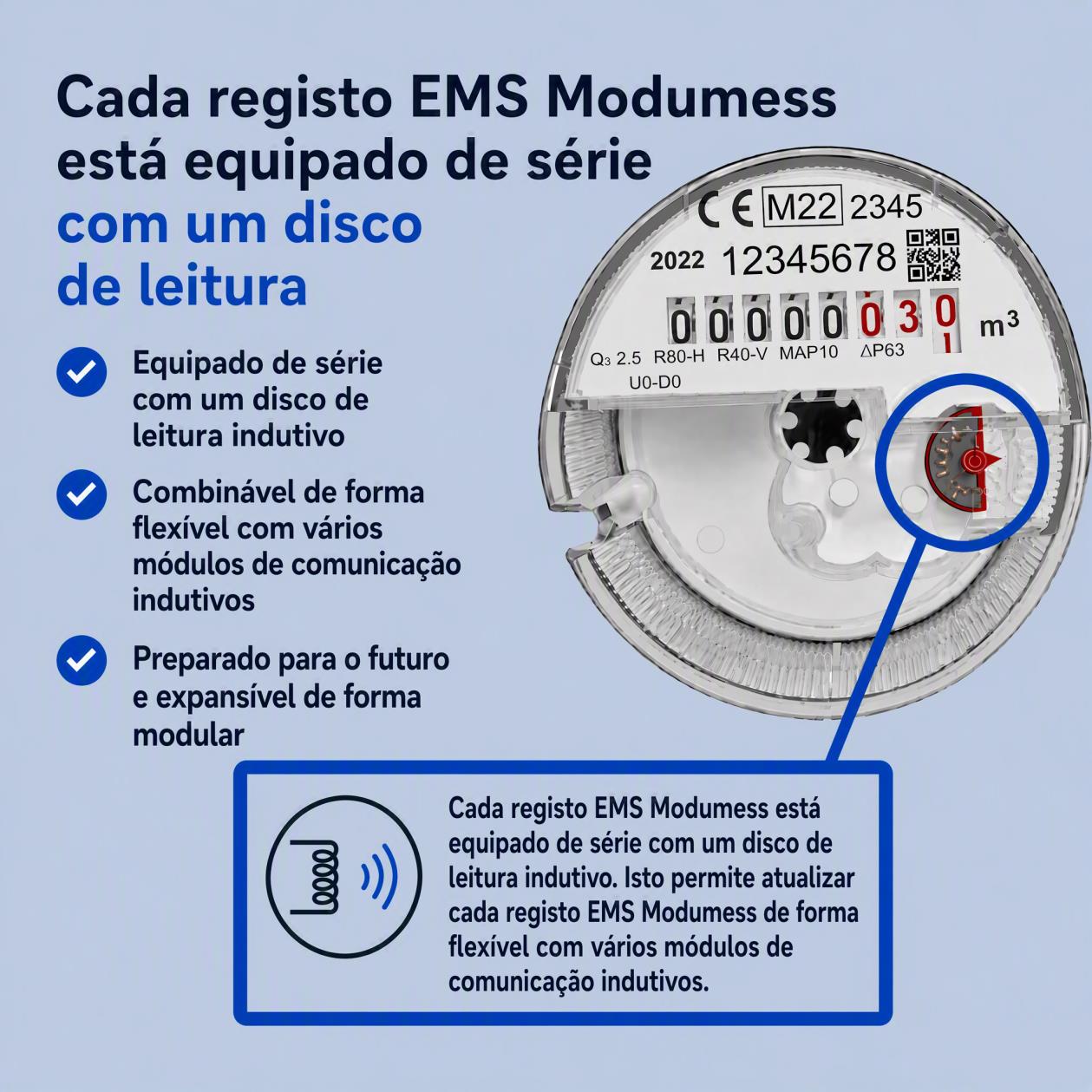

A placa de cobertura de cada contador EMS Modumess é
amovível. Abaixo dela encontra-se o disco de leitura
padrão para módulos de comunicação indutiva. Os
módulos de comunicação são inseridos no espaço
abaixo da placa de cobertura, fixados com um parafuso e
selados.
Os módulos adicionais ou módulos de comunicação típicos para os contadores de módulos EMS incluem:
- Módulos de rádio para leitura sem fios (por exemplo, soluções para leitura a pé, de automóvel ou fixa)
- Módulos M-Bus para sistemas com fios em infraestruturas prediais e de rede
- Módulos de impulsos (por exemplo, impulsos de contagem definidos para transmissão a sistemas de dados externos)
O ponteiro de modulação é digitalizado utilizando um método de digitalização indutiva.
Adequado para uso residencial e municipal
O medidor Modumess da EMS foi concebido especificamente para utilização nos setores residencial e municipal. Para os operadores, isto significa principalmente:
- Integração robusta em diversos ambientes de instalação e sistema
- Suporte para processos comuns de leitura de contadores, como a leitura a pé/de carro e AMR (Automática de Leitura de Contadores)

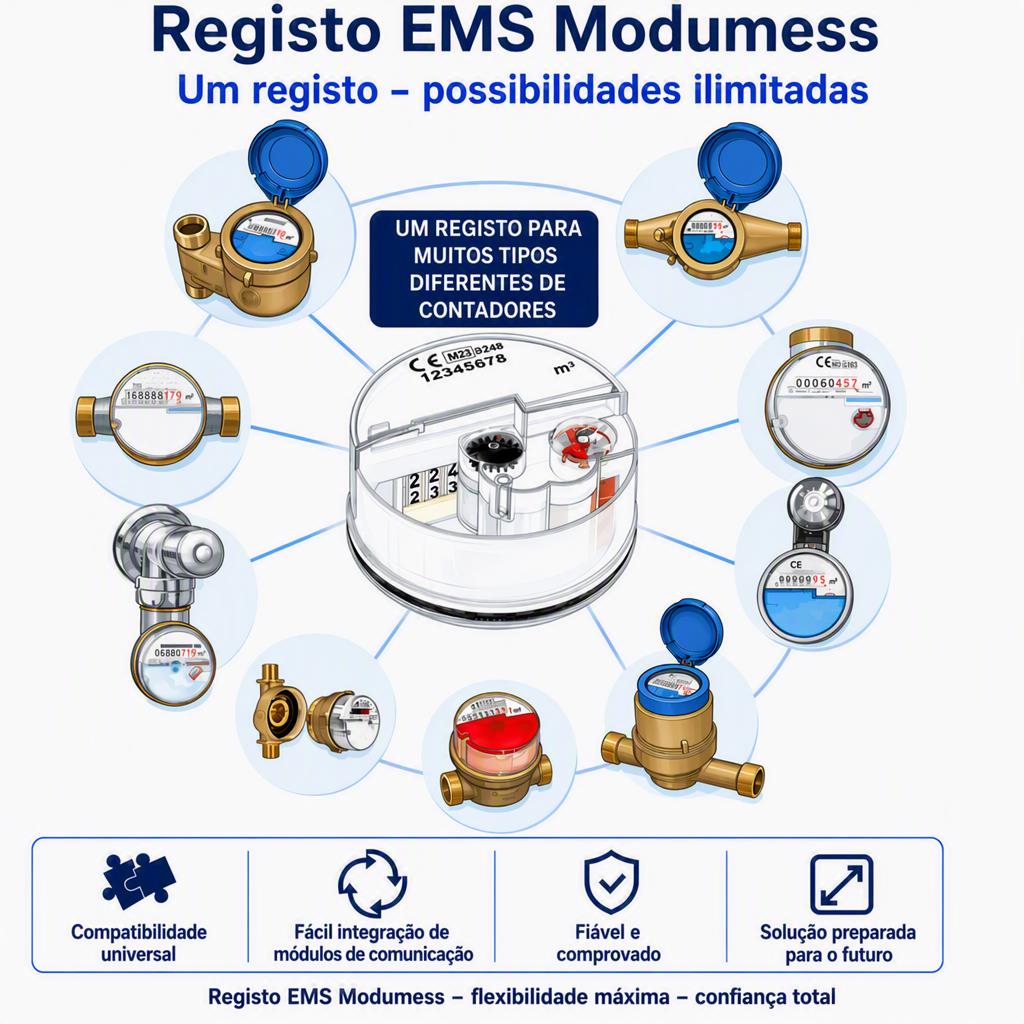

Aplicável universalmente a diferentes tipos de medidores
O sistema EMS Modumess é universalmente utilizado, incluindo com designs de feixe único e multifeixe, bem como com diferentes conceitos de construção de medidores (por exemplo, medidores de cápsula ou de pistão rotativo). Isto permite que a abordagem modular seja implementada de forma consistente em diferentes variantes de dispositivos.
EMS MODUMESS counter with the blanking plate removed; the exposed module slot and the red scanning disc are visible.
Resumo dos factos sobre o contador de módulos EMS para contadores de água
O contador EMS Modumess combina um contador mecânico de rolos com princípio de funcionamento a seco, legibilidade de 360° do contador, um ponteiro de modulação para leitura indutiva e uma interface aberta para módulos de leitura remota. Isto transforma o medidor numa plataforma flexível de medição e comunicação que permite adaptações e suporta de forma fiável os requisitos dos conceitos modernos de leitura e monitorização.
